Boru hattında branşman almak gereken noktalarda kullanılan ERG 2 1/2 inç Patent TE Dikişli, dikişli çelikten üretilmiş ve 2 1/2 inç borulara kaynakla bağlanan bir bağlantı parçasıdır. Seçenekler için patent ve kaynaklı TE kategorimize bakabilirsiniz. ERG bu parçayı boru ek parçaları arasında sunar.
Teknik Veriler

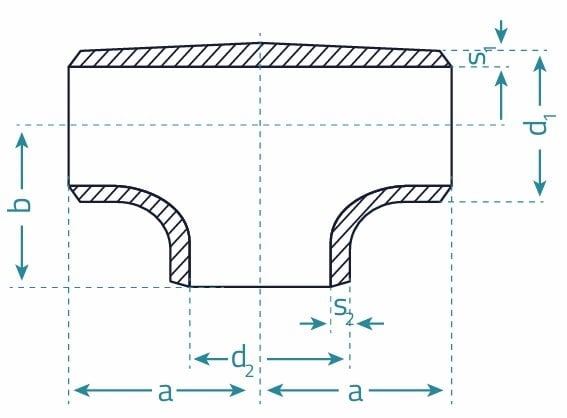

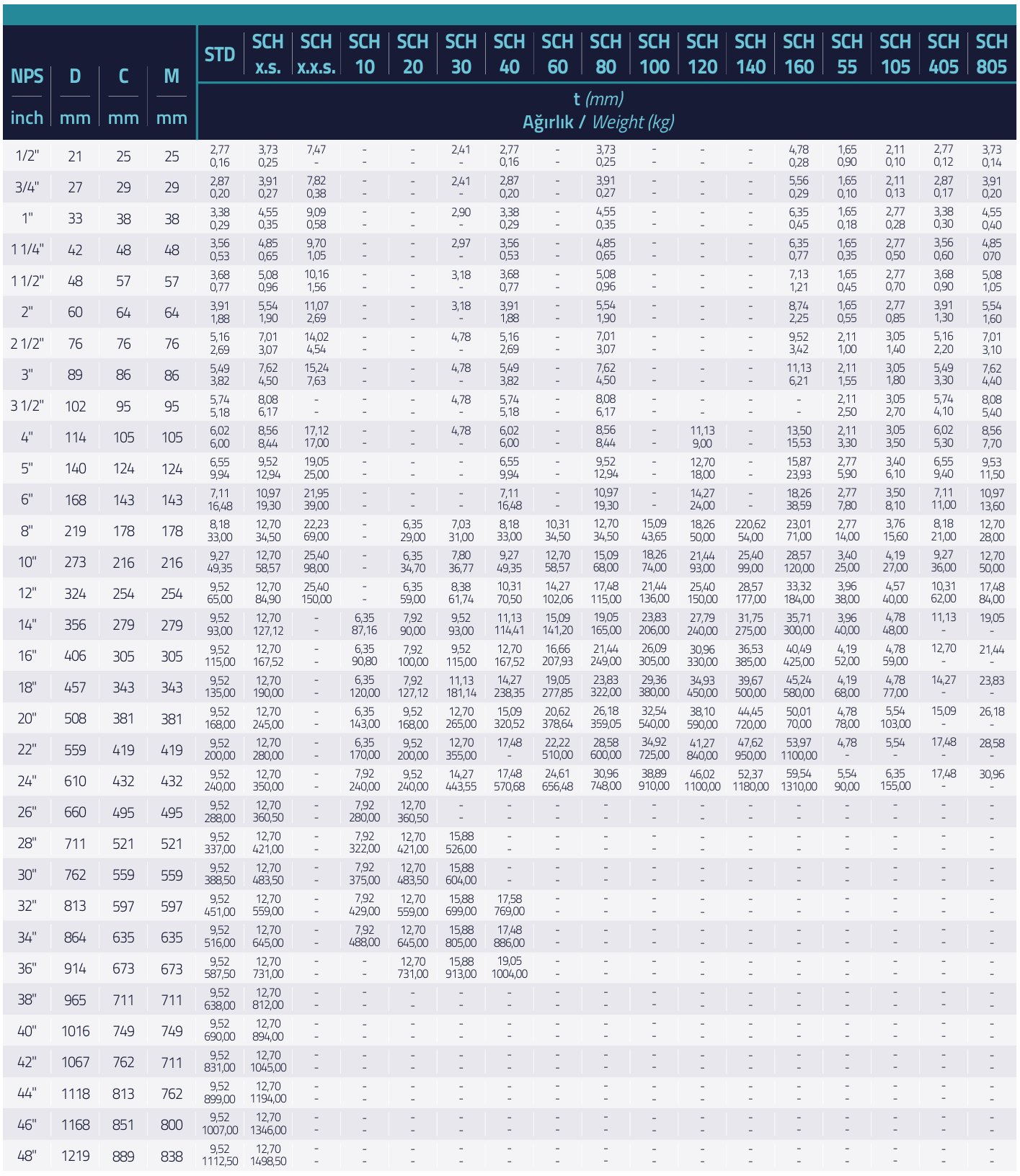

Mevcut patent TE tablosunda 2 1/2 inç ölçü için dış çap 76 mm, merkezden uçlara olan mesafeler (C ve M) 76 mm olarak verilir. Bu ölçüler ERG 2 1/2 inç Patent TE Dikişli siparişinde esas alınabilir.
- Nominal ölçü: 2 1/2 inç (üç uç eşit)
- Dış çap (D): 76 mm
- Merkezden ana hat ucuna (C): 76 mm
- Merkezden branşman ucuna (M): 76 mm
- Üretim: dikişli çelik
Eşit ve İnegal TE Farkı: Eşit TE'de üç uç da aynı çaptadır; inegal TE'de ise uçlardan en az biri farklı çaptadır. Ana hat ile branşman aynı çapta olduğunda eşit TE, branşman daha küçük ya da daha büyük olduğunda inegal TE kullanılır. İnegal TE, ayrı bir redüksiyon parçasına gerek bırakmadığı için kaynak sayısını azaltır.
Serideki Yakın Ölçüler: Serideki yakın ölçüler: 2 inç TE (60 mm) ve 3 inç TE (89 mm). Branşman çapı ana hattan farklıysa inegal TE seçilmelidir.
Basınç Testi ve Devreye Alma: Kaynakla birleştirilen hatlar, kullanıma alınmadan önce akışkanın türüne uygun basınç testinden geçirilir. Su hatlarında hidrostatik, doğalgaz hatlarında ise ilgili şartnamedeki yöntemle test yapılır. Test sırasında dirsek ve te noktaları gibi kaynak yoğunluğunun fazla olduğu bölgeler özellikle kontrol edilmelidir. Test başarıyla tamamlandıktan sonra hat yıkanır, yalıtılır ve devreye alınır.
Montaj Öncesi Kontroller: Bağlantı parçaları montajdan önce gözle kontrol edilmeli; uçlarda ezilme, çapak veya ovallik olup olmadığına bakılmalıdır. Kaynak ağızlarının yağ, boya ve pastan arındırılması kaynak kalitesini artırır. Parçanın açısı ve ölçüsü hat çizimiyle karşılaştırılmalı, özellikle aynı görünen farklı et kalınlığındaki parçaların karışmamasına dikkat edilmelidir. Sahada parçaların düzenli stoklanması da yanlış montaj riskini azaltır.
Yangın Tesisatlarında
Yangın söndürme hatlarında su, sprinkler ve dolap noktalarına çelik boru ve bağlantı parçalarıyla iletilir. Bu sistemlerin uzun süre beklemede kaldığı ve gerektiğinde tam kapasiteyle çalışması gerektiği unutulmamalıdır. Bağlantı parçalarının proje çapına uygun seçilmesi, kaynak birleşimlerinin düzgün yapılması ve hattın basınç testiyle kontrol edilmesi, sistemin ihtiyaç anında sorunsuz çalışması için gereklidir. Mevcut ürün bilgilerinde yangın tesisatları kullanım alanları arasında sayılır.
ERG; TSE ve GAZMER onaylarına, iki TSEK belgesine ve ISO 9001 sertifikasına sahip bir çelik boru bağlantı parçaları üreticisidir. Standart ürünlerin yanında müşterilerin özel ölçü taleplerine göre de imalat yapılır. ERG 2 1/2 inç Patent TE Dikişli de bu ürün gamında yer alır.
