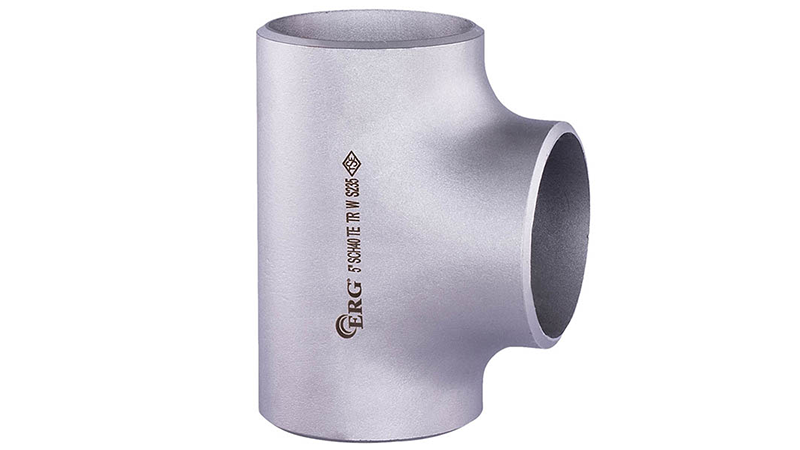

ERG 2 1/2 inç Patent TE SCH40; doğalgaz, su ve yangın tesisatlarında akışı ikiye ayırmak ya da iki hattı birleştirmek için tercih edilen eşit çaplı bir TE'dir. Diğer ölçüler patent ve kaynaklı TE kategorimizde listelenir. ERG bu parçayı boru ek parçaları arasında sunar.
Ölçüler ve Teknik Değerler
Tabloya göre 2 1/2 inç TE'nin dış çapı 76 mm'dir; merkez ile ana hat ucu arası (C) ve merkez ile branşman ucu arası (M) 76 mm'dir. SCH40 sınıfında et kalınlığı 5,16 mm, ağırlık 2,69 kg'dır. Bu ölçüler ERG 2 1/2 inç Patent TE SCH40 siparişinde esas alınabilir.
- Nominal ölçü: 2 1/2 inç (üç uç eşit)
- Dış çap (D): 76 mm
- Merkezden ana hat ucuna (C): 76 mm
- Merkezden branşman ucuna (M): 76 mm
- Et kalınlığı (SCH40): 5,16 mm
- Ağırlık (SCH40): 2,69 kg
- Üretim: dikişsiz
TE Nasıl Çalışır?
TE parçası, bir ana hattın üzerinde dik açılı bir çıkış oluşturur. Akış bu noktada ikiye ayrılabilir ya da iki ayrı hattan gelen akışkan tek hatta birleşebilir. Isıtma tesisatlarında gidiş ve dönüş kollektörlerinden dairelere ayrılan hatlar, doğalgaz tesisatlarında ise kolon hattından kat bağlantılarına çıkışlar TE ile yapılır.
Ölçü Karşılaştırması: ERG 2 1/2 inç Patent TE SCH40 ile komşu ölçüler karşılaştırıldığında 60 mm dış çaplı 2 inç seçenek; 89 mm dış çaplı 3 inç seçenek bulunur. Montaj boyu C ve M değerlerine göre değişir.
Basınç Testi ve Devreye Alma: Kaynakla birleştirilen hatlar, kullanıma alınmadan önce akışkanın türüne uygun basınç testinden geçirilir. Su hatlarında hidrostatik, doğalgaz hatlarında ise ilgili şartnamedeki yöntemle test yapılır. Test sırasında dirsek ve te noktaları gibi kaynak yoğunluğunun fazla olduğu bölgeler özellikle kontrol edilmelidir. Test başarıyla tamamlandıktan sonra hat yıkanır, yalıtılır ve devreye alınır.
Patent Parçalar Nasıl Birleştirilir?: Patent dirsek ve te gibi çelik bağlantı parçaları boru hattına kaynakla birleştirilir. Kaynak öncesinde boru ve parça uçlarının temizlenmesi, eksenlerin hizalanması ve uygun kök aralığının bırakılması gerekir. Doğalgaz hatlarında kaynak işleminin yetkili ve sertifikalı kaynakçılar tarafından yapılması, işlem sonrasında da hattın sızdırmazlık ve basınç testlerinden geçirilmesi zorunludur. Doğru hazırlanan kaynak ağzı, birleşimin hem dayanımını hem de sızdırmazlığını doğrudan etkiler.
Dikişli ve Dikişsiz Parça Farkı
Dikişli bağlantı parçaları, boyuna kaynak dikişi bulunan çelik borulardan şekillendirilir; dikişsiz parçalar ise kaynaksız çekilmiş borudan üretilir. Dikişsiz parçalar genellikle daha yüksek basınç ve sıcaklık koşullarının bulunduğu hatlarda, dikişli parçalar ise ısıtma, su ve doğalgaz gibi genel tesisat uygulamalarında tercih edilir. Seçim yapılırken hattın çalışma basıncı, akışkanın türü ve projede belirtilen boru sınıfı birlikte değerlendirilmelidir.
ERG; TSE ve GAZMER onaylarına, iki TSEK belgesine ve ISO 9001 sertifikasına sahip bir çelik boru bağlantı parçaları üreticisidir. Standart ürünlerin yanında müşterilerin özel ölçü taleplerine göre de imalat yapılır. ERG 2 1/2 inç Patent TE SCH40 de bu ürün gamında yer alır.
