2 1/2 inç dişli boruların uç uca eklenmesinde kullanılan ERG 2 1/2 inç Siyah Kalın Manşon, siyah yüzeyli kalın gövdeli bir manşondur. Diğer ölçüler çelik manşon kategorimizde listelenir. Parça ERG tarafından üretilir.
Teknik Özellikler

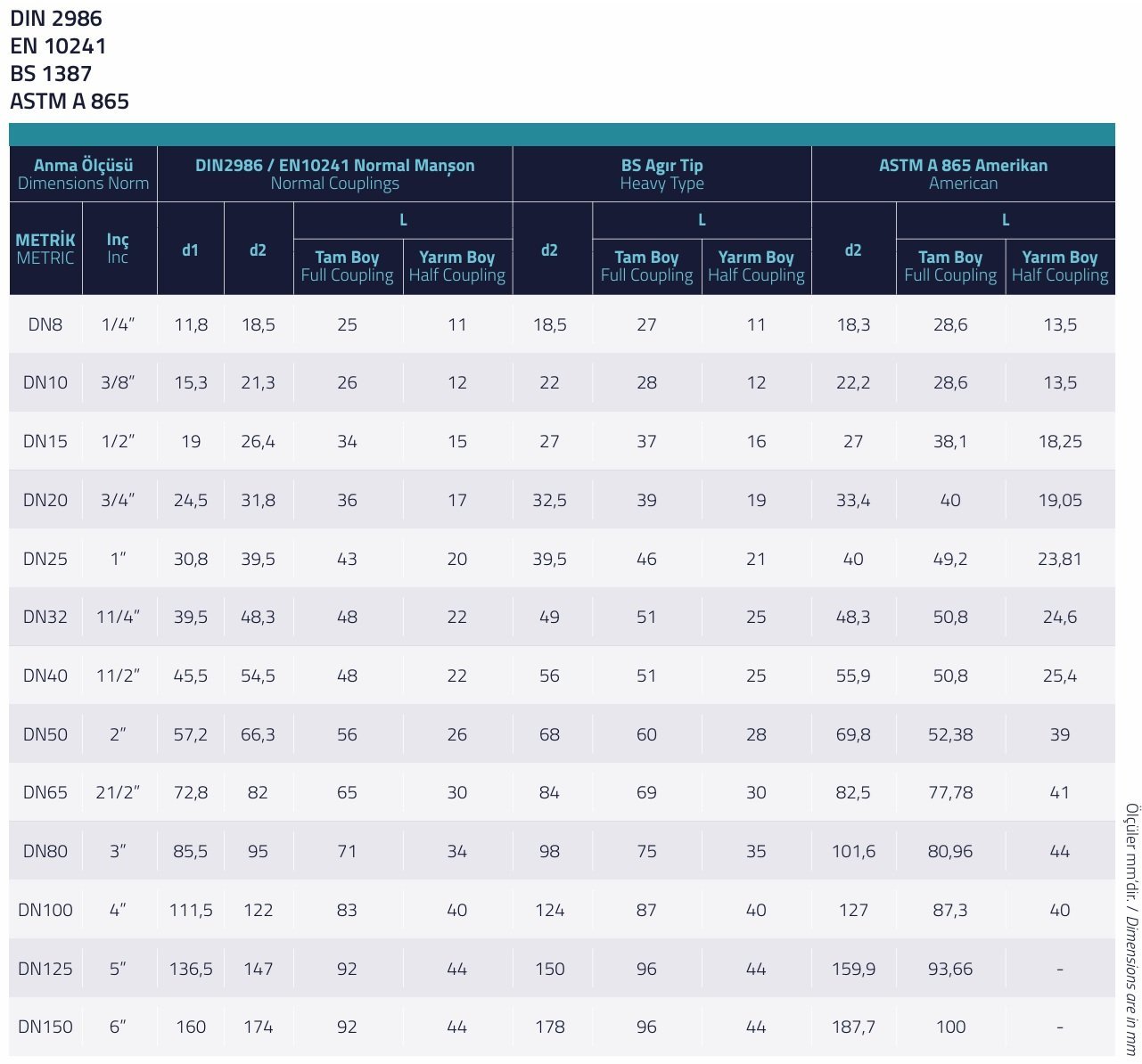

Mevcut manşon tablosunda 2 1/2 inç (DN65) için normal manşon ölçüleri d1 72,8 mm, d2 82 mm ve tam boy 65 mm; ağır tip ölçüleri d2 84 mm ve tam boy 69 mm olarak verilir. ERG 2 1/2 inç Siyah Kalın Manşon seçilirken bu değerler hattın ölçüleriyle karşılaştırılmalıdır.
- Nominal ölçü: 2 1/2 inç (DN65)

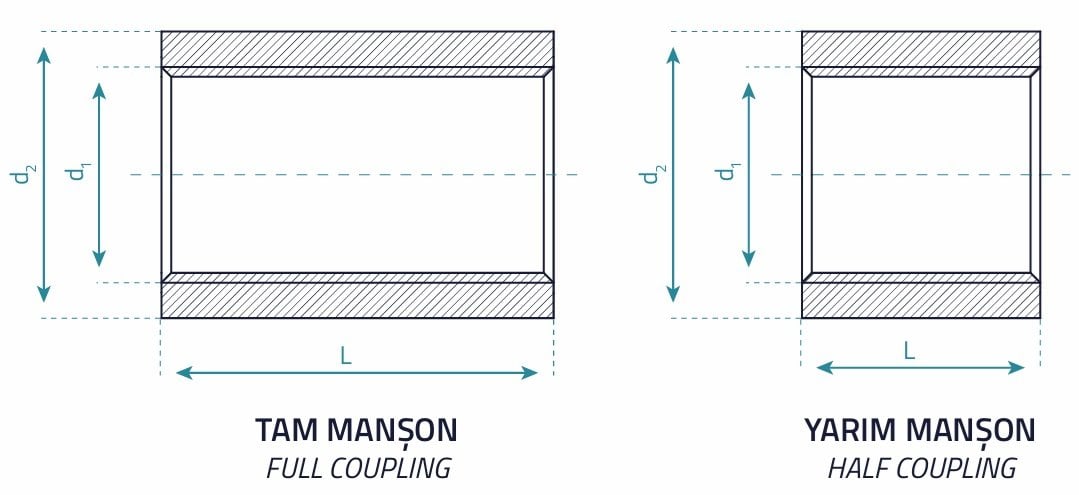

- Normal manşon (DIN 2986 / EN 10241): d1 72,8 mm, d2 82 mm, tam boy 65 mm
- Ağır tip (BS): d2 84 mm, tam boy 69 mm
- Yüzey: siyah
Manşon Nedir?: Manşon, iç kısmı dişli olan ve iki dişli boruyu uç uca birleştirmeye yarayan bir bağlantı parçasıdır. Mevcut ürün bilgilerine göre boru sistemlerinde sızdırmazlığı sağlamak ve sağlam bağlantılar oluşturmak için kullanılır.
Serideki Yakın Ölçüler
Tablodaki komşu ölçüler 2 inç (DN50, normal tipte 56 mm boy) ve 3 inç (DN80, normal tipte 71 mm boy) olarak verilir. Sitemizde siyah kalın manşonlar 1/2 inçten 4 inçe kadar 9 ölçüde yer alır.
Doğru Sıkma: Dişli parçalar uygun anahtarla ve kontrollü şekilde sıkılmalıdır. Aşırı sıkma dişlerde hasara veya parçanın çatlamasına yol açabilir; yetersiz sıkma ise sızıntıya neden olur. Montaj sonrasında hattın basınç testine tabi tutulması önerilir.
Galvaniz Parçada Diş Açma: Galvaniz kaplı borulara sahada diş açıldığında, diş bölgesindeki kaplama kalkar. Bu bölgelerin korozyona karşı korunması için montaj sonrasında uygun bir koruyucu uygulanabilir. Galvaniz parçaların kaynakla birleştirilmesi, kaplamaya zarar verdiğinden genellikle tercih edilmez.
Korozyon ve Bakım: Dişli bağlantı noktaları, dişlerin açılması nedeniyle cidarın inceldiği bölgelerdir ve korozyona karşı hassastır. Nemli ortamlarda bu bölgelerin boyanması veya uygun kaplamayla korunması, bağlantının ömrünü uzatır. Periyodik kontrollerde dişli bağlantılarda sızıntı izi olup olmadığına bakılmalıdır.
Ölçü Seçimi
Dişli parçaların nominal ölçüsü inç olarak ifade edilir ve bağlanacak borunun nominal çapıyla eşleşmelidir. Aynı inç değeri farklı dış çaplara karşılık gelmez; ancak boru standardı farklıysa diş uyumu kontrol edilmelidir. Doğru ölçü seçimi, ek adaptör ihtiyacını ortadan kaldırır.
Üretici bilgisine göre ERG, 2011 yılında çelik boru bağlantı parçaları imalatıyla ticari hayata başlamış ve İstanbul İkitelli Organize Sanayi Bölgesi'nde üretime geçmiştir. Firma bugün 3000 m² alanda dirsek, te, redüksiyon, kep, flanş ve seperatör gibi boru ek parçaları üretmektedir. ERG 2 1/2 inç Siyah Kalın Manşon, bu üretim altyapısının ürünlerinden biridir.
