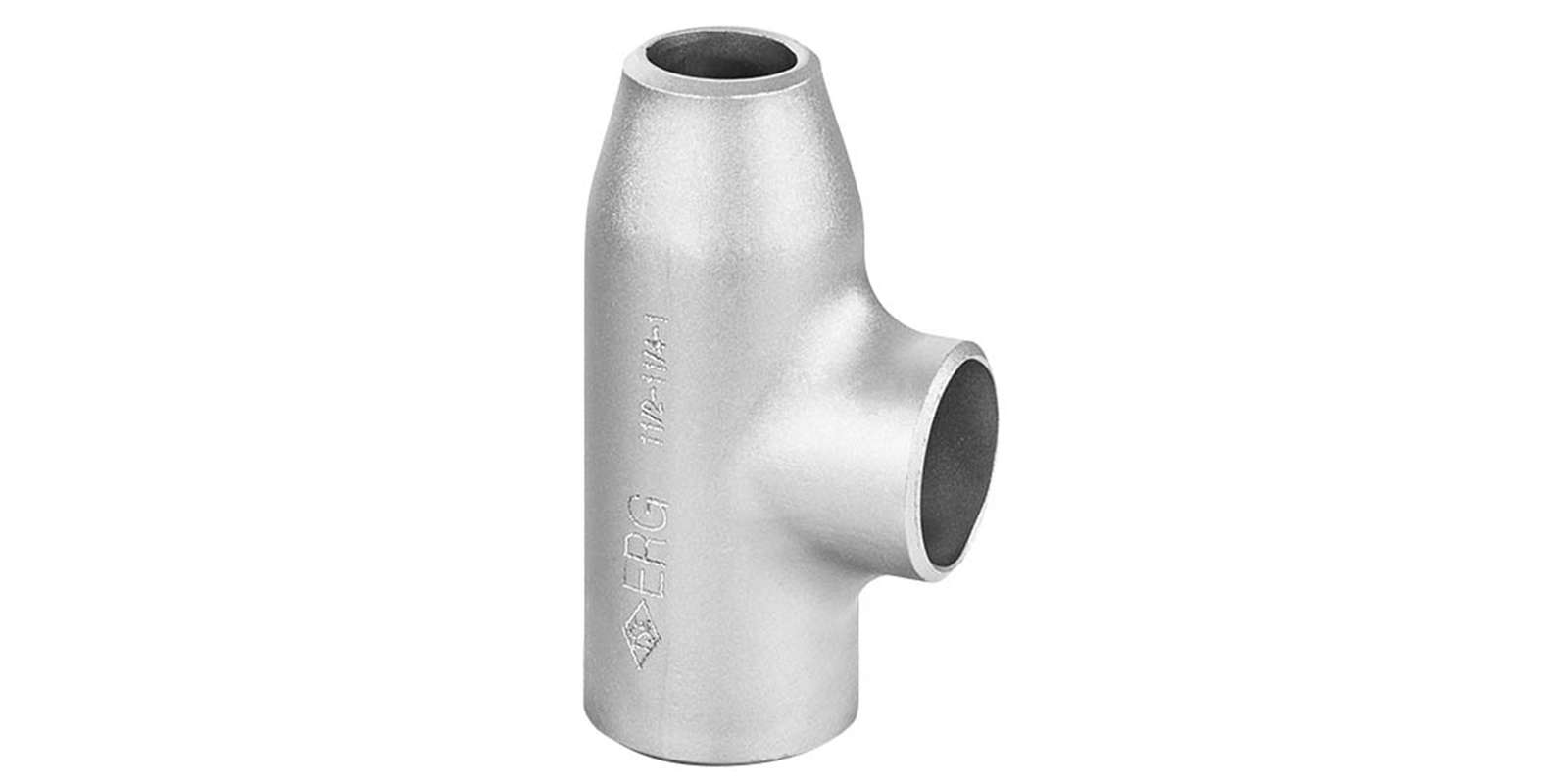

Farklı çaptaki boruları tek noktada birleştirmek gerektiğinde ERG 3 x 3 x 2 1/2 inç Patent İnegal TE kullanılır. Bu parça 3 x 3 x 2 1/2 inç ölçülerinde üretilir ve kaynakla bağlanır. Tüm ölçüler patent inegal TE kategorisinde yer alır. Parça ERG tarafından üretilir.
Teknik Veriler
Mevcut tablodaki nominal ölçü karşılıklarına göre 3 inç uç 89 mm, 3 inç uç 89 mm, 2 1/2 inç uç ise 76 mm dış çaplı borulara uygundur. ERG 3 x 3 x 2 1/2 inç Patent İnegal TE seçilirken bu değerler hattın ölçüleriyle karşılaştırılmalıdır.
- Uç ölçüleri: 3 x 3 x 2 1/2 inç
- Uçların dış çapları (tablo): 89 / 89 / 76 mm
- Bağlantı: kaynaklı (patent)
- Onay: TSE ve GAZMER (mevcut ürün bilgisi)
Redüksiyon Yerine Tek Parça: Branşmanda çap değişimi, eşit TE ile ayrı bir redüksiyon parçası kullanılarak da yapılabilir. Ancak bu çözüm, ek bir kaynak noktası ve daha uzun bir montaj boyu gerektirir. İnegal TE, çap değişimini TE gövdesinde yaparak birleşim sayısını azaltır ve dar alanlarda daha kompakt bir bağlantı sağlar.
Ölçü Düzeni: İlk iki uç 3 inç (89 mm), üçüncü uç 2 1/2 inç (76 mm) ölçüsündedir; tek bir uçta çap değişimi bulunur. Sipariş sırasında ölçü 3 x 3 x 2 1/2 sırasıyla belirtilmelidir.
Doğru Ölçü Seçimi
Bağlantı parçası seçerken önce bağlanacak borunun nominal çapı (inç) ve dış çapı (mm) belirlenir. Ardından borunun et kalınlığı veya SCH sınıfı kontrol edilir. Nominal ölçü aynı olsa bile dış çapı veya et kalınlığı farklı bir parça, kaynak ağzında kademe oluşturur ve birleşimi zayıflatır. Projede belirtilen boru standardına bakmak, sahada ölçü karışıklığını önlemenin en kolay yoludur. Sipariş öncesinde parça adındaki ölçülerin hatla karşılaştırılması önerilir.
Basınç Testi ve Devreye Alma: Kaynakla birleştirilen hatlar, kullanıma alınmadan önce akışkanın türüne uygun basınç testinden geçirilir. Su hatlarında hidrostatik, doğalgaz hatlarında ise ilgili şartnamedeki yöntemle test yapılır. Test sırasında dirsek ve te noktaları gibi kaynak yoğunluğunun fazla olduğu bölgeler özellikle kontrol edilmelidir. Test başarıyla tamamlandıktan sonra hat yıkanır, yalıtılır ve devreye alınır.
SCH Sınıfı Ne Anlama Gelir?
SCH (schedule) değeri, aynı nominal çaptaki boru ve bağlantı parçalarının et kalınlığı sınıfını gösterir. Örneğin SCH40 bir parça, SCH20 sınıfındakine göre daha kalın, SCH80 sınıfındakine göre daha ince cidarlıdır. Bağlantı parçasının SCH sınıfı, bağlanacağı borunun sınıfıyla aynı seçilmelidir; böylece kaynak ağızları birbirine uyar, iç çaplar örtüşür ve hat boyunca dayanım eşit kalır. Farklı sınıfların birleştirilmesi kaynak kalitesini olumsuz etkileyebilir.
Üretici bilgisine göre ERG, 2011 yılında çelik boru bağlantı parçaları imalatıyla ticari hayata başlamış ve İstanbul İkitelli Organize Sanayi Bölgesi'nde üretime geçmiştir. Firma bugün 3000 m² alanda dirsek, te, redüksiyon, kep, flanş ve seperatör gibi boru ek parçaları üretmektedir. ERG 3 x 3 x 2 1/2 inç Patent İnegal TE, bu üretim altyapısının ürünlerinden biridir.
