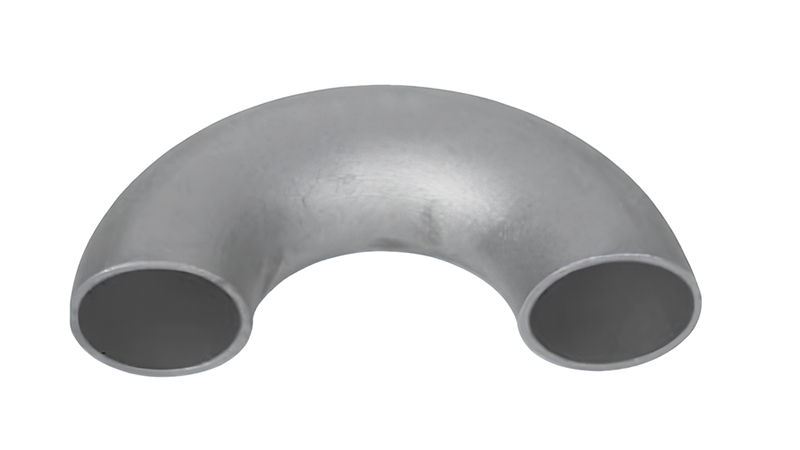

ERG 3/4 inç Patent Dirsek 180° Dikişli; doğalgaz, su ve ısıtma tesisatlarında yön değişimi sağlayan, dikişli çelikten üretilmiş bir bağlantı parçasıdır. Dış çapı 26,9 mm'dir. Seçenekler için patent dirsek kategorimize bakabilirsiniz. Bu 3/4 inçlik 180° dirsek, ERG'nin çelik boru bağlantı parçaları arasındadır.
Teknik Veriler
Mevcut teknik tabloda 26,9 mm dış çaplı dikişli dirsek için radius 57 ± 5 mm olarak verilir. Et kalınlığı 2,3 mm'dir. Tablodaki ortalama ağırlık 0,14 kg'dır. Listelenen değerler ERG 3/4 inç Patent Dirsek 180° Dikişli için mevcut ürün bilgilerinden alınmıştır.
- Nominal ölçü: 3/4 inç
- Dış çap: 26,9 mm
- Et kalınlığı: 2,3 mm
- Radius: 57 ± 5 mm
- Açı: 180°
- Üretim: dikişli çelik
- Ortalama ağırlık: 0,14 kg
Geri Dönüş Hatlarında: 180° dirsek ile birbirine paralel iki boru arasında kompakt bir dönüş elde edilir. Dirsek ölçüsü, iki boru ekseni arasındaki mesafeyi de belirler. Bu nedenle tasarım aşamasında dirseğin radius değeri dikkate alınarak paralel hatlar arasındaki aralık planlanmalıdır.
Ölçü Karşılaştırması: ERG 3/4 inç Patent Dirsek 180° Dikişli serideki komşu ölçülerle karşılaştırıldığında: 2 mm cidarlı 21,3 mm seçenek; 2,6 mm cidarlı 33,7 mm seçenek. Bu ürün 26,9 mm ile bu ölçüler arasındadır.
Doğalgaz Tesisatlarında Kullanım: Doğalgaz iç ve dış tesisatlarına takılacak çelik bağlantı parçaları ilgili standartlara uymalı ve onaylı olmalıdır. Ürün bilgilerine göre ERG ürünleri TSE ve GAZMER onayı taşır. Parça, projedeki çap ve et kalınlığına göre seçilmeli; montajdan sonra hat gaz dağıtım şirketinin istediği basınç testine sokulmalıdır. Açıkta kalan çelik parçaları boyamak ya da kaplamak korozyonu geciktirir ve ömrü uzatır.
Montaj Öncesi Kontroller
Montajdan önce dirsek uçlarında ezik, çapak veya ovallik olup olmadığı gözle incelenmelidir. Kaynak öncesinde dirsek ağzının yağ, boya ve pastan temizlenmesi kaynağın kalitesini artırır. 180° dirseğin açısı ve ölçüsü hat çizimiyle karşılaştırılmalı, benzer görünen ama et kalınlığı farklı parçalar karıştırılmamalıdır. Parçaların sahada düzenli tutulması yanlış montaj ihtimalini düşürür.
ERG'nin TSE ve GAZMER onaylarının yanında iki TSEK belgesi ve ISO 9001 sertifikası bulunur. Firma, standart parçalar dışında özel ölçü taleplerini de üretebilir. ERG 3/4 inç Patent Dirsek 180° Dikişli de bu ürün gamında yer alır.
