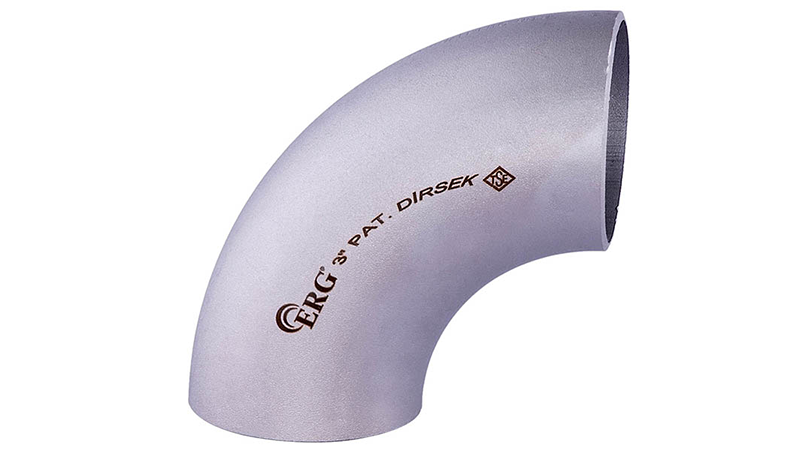

Boru güzergâhının 90 derece döndüğü noktalarda kullanılan ERG 3/4 inç Patent Dirsek 90° Dikişli, 3/4 inç nominal ölçüdedir ve 26,9 mm dış çaplı hatlara kaynakla bağlanır. Tüm ölçüler patent dirsek kategorisinde yer alır. Parça ERG tarafından üretilir.
Teknik Özellikler
26,9 mm çaplı bu dirseğin teknik tablodaki radius değeri 57 ± 5 mm'dir. Cidar kalınlığı 2,3 mm olarak listelenir. Tablodaki ortalama ağırlık 0,07 kg'dır. ERG 3/4 inç Patent Dirsek 90° Dikişli seçilirken bu değerler hattın ölçüleriyle karşılaştırılmalıdır.
- Nominal ölçü: 3/4 inç
- Dış çap: 26,9 mm
- Et kalınlığı: 2,3 mm
- Radius: 57 ± 5 mm
- Açı: 90°
- Üretim: dikişli çelik
- Ortalama ağırlık: 0,07 kg
Dik Dönüşlerde Dikkat: 90 derecelik dönüşler akış yönünü keskin biçimde değiştirdiğinden hatta belirli bir basınç kaybı oluşturur. Pompa emiş tarafında pompaya çok yakın 90° dirsek kullanımından kaçınmak, akışın düzgün girmesine yardımcı olur. Dirsek sonrasında hattın askıyla desteklenmesi de kaynak noktasındaki gerilmeyi azaltır.
Ölçü Karşılaştırması: ERG 3/4 inç Patent Dirsek 90° Dikişli serideki komşu ölçülerle karşılaştırıldığında: 2 mm cidarlı 21,3 mm seçenek; 2,6 mm cidarlı 33,7 mm seçenek. Bu ürün 26,9 mm ile bu ölçüler arasındadır.
SCH Sınıfı Ne Anlama Gelir?: SCH (schedule) değeri, aynı nominal çaptaki boru ve bağlantı parçalarının et kalınlığı sınıfını gösterir. Örneğin SCH40 bir parça, SCH20 sınıfındakine göre daha kalın, SCH80 sınıfındakine göre daha ince cidarlıdır. Bağlantı parçasının SCH sınıfı, bağlanacağı borunun sınıfıyla aynı seçilmelidir; böylece kaynak ağızları birbirine uyar, iç çaplar örtüşür ve hat boyunca dayanım eşit kalır. Farklı sınıfların birleştirilmesi kaynak kalitesini olumsuz etkileyebilir.
Doğru Ölçü Seçimi
Bağlantı parçası seçerken önce bağlanacak borunun nominal çapı (inç) ve dış çapı (mm) belirlenir. Ardından borunun et kalınlığı veya SCH sınıfı kontrol edilir. Nominal ölçü aynı olsa bile dış çapı veya et kalınlığı farklı bir parça, kaynak ağzında kademe oluşturur ve birleşimi zayıflatır. Projede belirtilen boru standardına bakmak, sahada ölçü karışıklığını önlemenin en kolay yoludur. Sipariş öncesinde parça adındaki ölçülerin hatla karşılaştırılması önerilir.
Mevcut ürün bilgilerine göre ERG; SCH20, SCH40 ve SCH80 sınıflarında ve dikişli olarak patent dirsek, te, redüksiyon, kep, dişli boru, izole mafsal ve flanş üretir. Denge tankı, hava ayırıcı, tortu ayırıcı ve hava tüpü de ürün gamındadır. Sitemizdeki ERG 3/4 inç Patent Dirsek 90° Dikişli bu üreticiye aittir.
