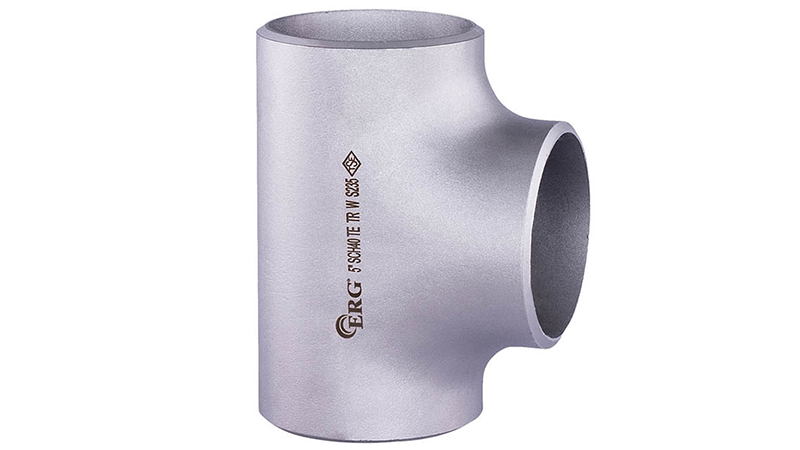

ERG 3/4 inç Patent TE SCH40, çelik boru tesisatlarında bir hattan ikinci bir hat ayırmak veya üç boruyu tek noktada birleştirmek için kullanılan bir patent TE'dir. Ürün 3/4 inç nominal ölçüdedir. Tüm ölçüler patent ve kaynaklı TE kategorisinde yer alır. Parça ERG tarafından üretilir.
Teknik Özellikler
Montaj ölçüsü planlanırken 3/4 inç TE için tablodaki C ve M değerleri (29 mm) ile dış çap (27 mm) esas alınır. SCH40 sınıfında et kalınlığı 2,87 mm, ağırlık 0,20 kg'dır. ERG 3/4 inç Patent TE SCH40 seçilirken bu değerler hattın ölçüleriyle karşılaştırılmalıdır.
- Nominal ölçü: 3/4 inç (üç uç eşit)
- Dış çap (D): 27 mm
- Merkezden ana hat ucuna (C): 29 mm
- Merkezden branşman ucuna (M): 29 mm
- Et kalınlığı (SCH40): 2,87 mm
- Ağırlık (SCH40): 0,20 kg
- Üretim: dikişsiz
Eşit ve İnegal TE Farkı
Eşit TE'de üç uç da aynı çaptadır; inegal TE'de ise uçlardan en az biri farklı çaptadır. Ana hat ile branşman aynı çapta olduğunda eşit TE, branşman daha küçük ya da daha büyük olduğunda inegal TE kullanılır. İnegal TE, ayrı bir redüksiyon parçasına gerek bırakmadığı için kaynak sayısını azaltır.
Ölçü Karşılaştırması: ERG 3/4 inç Patent TE SCH40 ile komşu ölçüler karşılaştırıldığında 21 mm dış çaplı 1/2 inç seçenek; 33 mm dış çaplı 1 inç seçenek bulunur. Montaj boyu C ve M değerlerine göre değişir.
Dikişli ve Dikişsiz Parça Farkı: Dikişli bağlantı parçaları, boyuna kaynak dikişi bulunan çelik borulardan şekillendirilir; dikişsiz parçalar ise kaynaksız çekilmiş borudan üretilir. Dikişsiz parçalar genellikle daha yüksek basınç ve sıcaklık koşullarının bulunduğu hatlarda, dikişli parçalar ise ısıtma, su ve doğalgaz gibi genel tesisat uygulamalarında tercih edilir. Seçim yapılırken hattın çalışma basıncı, akışkanın türü ve projede belirtilen boru sınıfı birlikte değerlendirilmelidir.
Patent Parçalar Nasıl Birleştirilir?: Patent dirsek ve te gibi çelik bağlantı parçaları boru hattına kaynakla birleştirilir. Kaynak öncesinde boru ve parça uçlarının temizlenmesi, eksenlerin hizalanması ve uygun kök aralığının bırakılması gerekir. Doğalgaz hatlarında kaynak işleminin yetkili ve sertifikalı kaynakçılar tarafından yapılması, işlem sonrasında da hattın sızdırmazlık ve basınç testlerinden geçirilmesi zorunludur. Doğru hazırlanan kaynak ağzı, birleşimin hem dayanımını hem de sızdırmazlığını doğrudan etkiler.
Yangın Tesisatlarında
Yangın söndürme hatlarında su, sprinkler ve dolap noktalarına çelik boru ve bağlantı parçalarıyla iletilir. Bu sistemlerin uzun süre beklemede kaldığı ve gerektiğinde tam kapasiteyle çalışması gerektiği unutulmamalıdır. Bağlantı parçalarının proje çapına uygun seçilmesi, kaynak birleşimlerinin düzgün yapılması ve hattın basınç testiyle kontrol edilmesi, sistemin ihtiyaç anında sorunsuz çalışması için gereklidir. Mevcut ürün bilgilerinde yangın tesisatları kullanım alanları arasında sayılır.
Mevcut ürün bilgilerine göre ERG; SCH20, SCH40 ve SCH80 sınıflarında ve dikişli olarak patent dirsek, te, redüksiyon, kep, dişli boru, izole mafsal ve flanş üretir. Denge tankı, hava ayırıcı, tortu ayırıcı ve hava tüpü de ürün gamındadır. Sitemizdeki ERG 3/4 inç Patent TE SCH40 bu üreticiye aittir.
