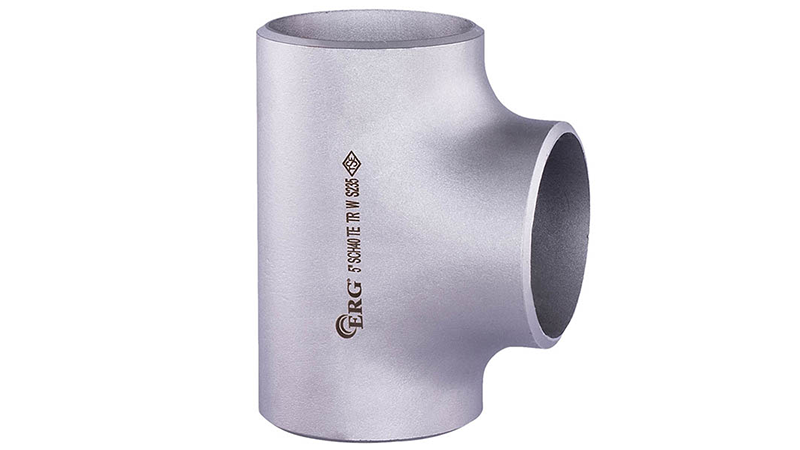

Üç uç ölçüsü de 3 inç olan ERG 3 inç Patent TE SCH40, çelik boru hatlarında dik açılı branşman oluşturur. Mevcut ürün bilgilerine göre TSE ve GAZMER onaylıdır. Seçenekler için patent ve kaynaklı TE kategorimize bakabilirsiniz. Parça ERG tarafından üretilir.
Teknik Özellikler
Montaj ölçüsü planlanırken 3 inç TE için tablodaki C ve M değerleri (86 mm) ile dış çap (89 mm) esas alınır. SCH40 sınıfında et kalınlığı 5,49 mm, ağırlık 3,82 kg'dır. ERG 3 inç Patent TE SCH40 seçilirken bu değerler hattın ölçüleriyle karşılaştırılmalıdır.
- Nominal ölçü: 3 inç (üç uç eşit)
- Dış çap (D): 89 mm
- Merkezden ana hat ucuna (C): 86 mm
- Merkezden branşman ucuna (M): 86 mm
- Et kalınlığı (SCH40): 5,49 mm
- Ağırlık (SCH40): 3,82 kg
- Üretim: dikişsiz
TE Nasıl Çalışır?
TE parçası, bir ana hattın üzerinde dik açılı bir çıkış oluşturur. Akış bu noktada ikiye ayrılabilir ya da iki ayrı hattan gelen akışkan tek hatta birleşebilir. Isıtma tesisatlarında gidiş ve dönüş kollektörlerinden dairelere ayrılan hatlar, doğalgaz tesisatlarında ise kolon hattından kat bağlantılarına çıkışlar TE ile yapılır.
Hangi Ölçü?: Tesisattaki boru çapı ölçülerek doğru TE seçilir. Bu ürünün yakınındaki seçenekler 2 1/2 inç ölçü (C = 76 mm), 4 inç ölçü (C = 105 mm) olarak sıralanır.
Doğalgaz Tesisatlarında Kullanım: Doğalgaz iç ve dış tesisatlarında kullanılan çelik bağlantı parçalarının ilgili standartlara uygun ve onaylı olması gerekir. Mevcut ürün bilgilerine göre ERG ürünleri TSE ve GAZMER onaylıdır. Tesisat projesinde belirtilen çap ve et kalınlığına uygun parça seçilmeli, montaj sonrasında hat gaz dağıtım şirketinin istediği basınç testinden geçirilmelidir. Dış ortamda kalan çelik parçaların korozyona karşı boyanması veya kaplanması da uzun ömür için önemlidir.
Doğru Ölçü Seçimi: Bağlantı parçası seçerken önce bağlanacak borunun nominal çapı (inç) ve dış çapı (mm) belirlenir. Ardından borunun et kalınlığı veya SCH sınıfı kontrol edilir. Nominal ölçü aynı olsa bile dış çapı veya et kalınlığı farklı bir parça, kaynak ağzında kademe oluşturur ve birleşimi zayıflatır. Projede belirtilen boru standardına bakmak, sahada ölçü karışıklığını önlemenin en kolay yoludur. Sipariş öncesinde parça adındaki ölçülerin hatla karşılaştırılması önerilir.
Yangın Tesisatlarında
Yangın söndürme hatlarında su, sprinkler ve dolap noktalarına çelik boru ve bağlantı parçalarıyla iletilir. Bu sistemlerin uzun süre beklemede kaldığı ve gerektiğinde tam kapasiteyle çalışması gerektiği unutulmamalıdır. Bağlantı parçalarının proje çapına uygun seçilmesi, kaynak birleşimlerinin düzgün yapılması ve hattın basınç testiyle kontrol edilmesi, sistemin ihtiyaç anında sorunsuz çalışması için gereklidir. Mevcut ürün bilgilerinde yangın tesisatları kullanım alanları arasında sayılır.
ERG; TSE ve GAZMER onaylarına, iki TSEK belgesine ve ISO 9001 sertifikasına sahip bir çelik boru bağlantı parçaları üreticisidir. Standart ürünlerin yanında müşterilerin özel ölçü taleplerine göre de imalat yapılır. ERG 3 inç Patent TE SCH40 de bu ürün gamında yer alır.
