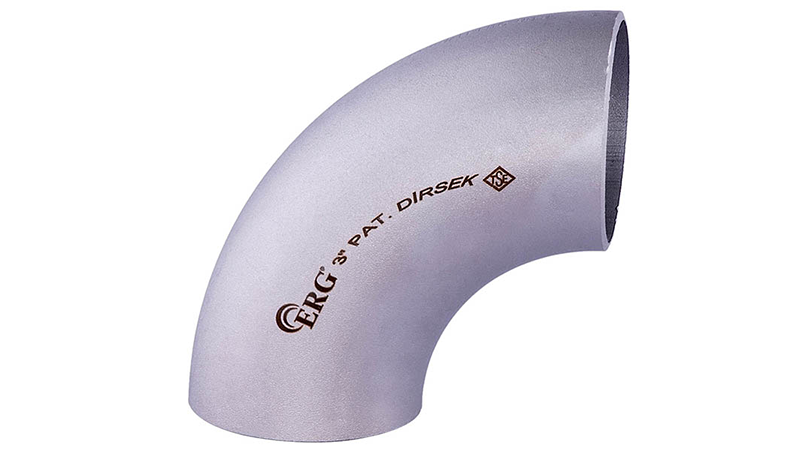

Boru güzergâhının 90 derece döndüğü noktalarda kullanılan ERG 3 inç Patent Dirsek 90° SCH40, 3 inç nominal ölçüdedir ve 88,9 mm dış çaplı hatlara kaynakla bağlanır. Tüm ölçüler patent dirsek kategorisinde yer alır. Parça ERG tarafından üretilir.
Teknik Özellikler
88,9 mm çaplı dikişsiz dirsekte cidar kalınlığı 5,5 mm (SCH40), dönme çapı 114,5 mm'dir. 90° dirsek için dirsek yüksekliği 159 mm, ortalama ağırlık 2,07 kg olarak listelenir. ERG 3 inç Patent Dirsek 90° SCH40 seçilirken bu değerler hattın ölçüleriyle karşılaştırılmalıdır.
- Nominal ölçü: 3 inç
- Dış çap: 88,9 mm
- Et kalınlığı (SCH40): 5,5 mm
- Dönme çapı: 114,5 mm
- Açı: 90°
- Üretim: dikişsiz çelik
- Dirsek yüksekliği: 159 mm
- Ortalama ağırlık: 2,07 kg
90 Derece Dirseğin Kullanımı: 90 derecelik dirsekler, boru hattının dik açıyla döndüğü köşelerde, dikey ve yatay hatların birleştiği noktalarda ve cihaz bağlantılarında en sık kullanılan parçalardır. Duvar köşeleri, şaft girişleri ve kazan dairesindeki kollektör bağlantıları bu dirseklerin tipik kullanım yerleridir.
Hangi Ölçü?: Boru çapı tam olarak bilinmiyorsa yakın ölçülere de bakılabilir: dış çapı 76,1 mm olan versiyon, dış çapı 114,3 mm olan versiyon. Kaynak ağzının uyumu için dış çap ve et kalınlığı birlikte kontrol edilmelidir.
Basınç Testi ve Devreye Alma: Kaynakla birleştirilen hatlar, kullanıma alınmadan önce akışkanın türüne uygun basınç testinden geçirilir. Su hatlarında hidrostatik, doğalgaz hatlarında ise ilgili şartnamedeki yöntemle test yapılır. Test sırasında dirsek ve te noktaları gibi kaynak yoğunluğunun fazla olduğu bölgeler özellikle kontrol edilmelidir. Test başarıyla tamamlandıktan sonra hat yıkanır, yalıtılır ve devreye alınır.
Doğru Ölçü Seçimi
Bağlantı parçası seçerken önce bağlanacak borunun nominal çapı (inç) ve dış çapı (mm) belirlenir. Ardından borunun et kalınlığı veya SCH sınıfı kontrol edilir. Nominal ölçü aynı olsa bile dış çapı veya et kalınlığı farklı bir parça, kaynak ağzında kademe oluşturur ve birleşimi zayıflatır. Projede belirtilen boru standardına bakmak, sahada ölçü karışıklığını önlemenin en kolay yoludur. Sipariş öncesinde parça adındaki ölçülerin hatla karşılaştırılması önerilir.
Üretici bilgisine göre ERG, 2011 yılında çelik boru bağlantı parçaları imalatıyla ticari hayata başlamış ve İstanbul İkitelli Organize Sanayi Bölgesi'nde üretime geçmiştir. Firma bugün 3000 m² alanda dirsek, te, redüksiyon, kep, flanş ve seperatör gibi boru ek parçaları üretmektedir. ERG 3 inç Patent Dirsek 90° SCH40, bu üretim altyapısının ürünlerinden biridir.
