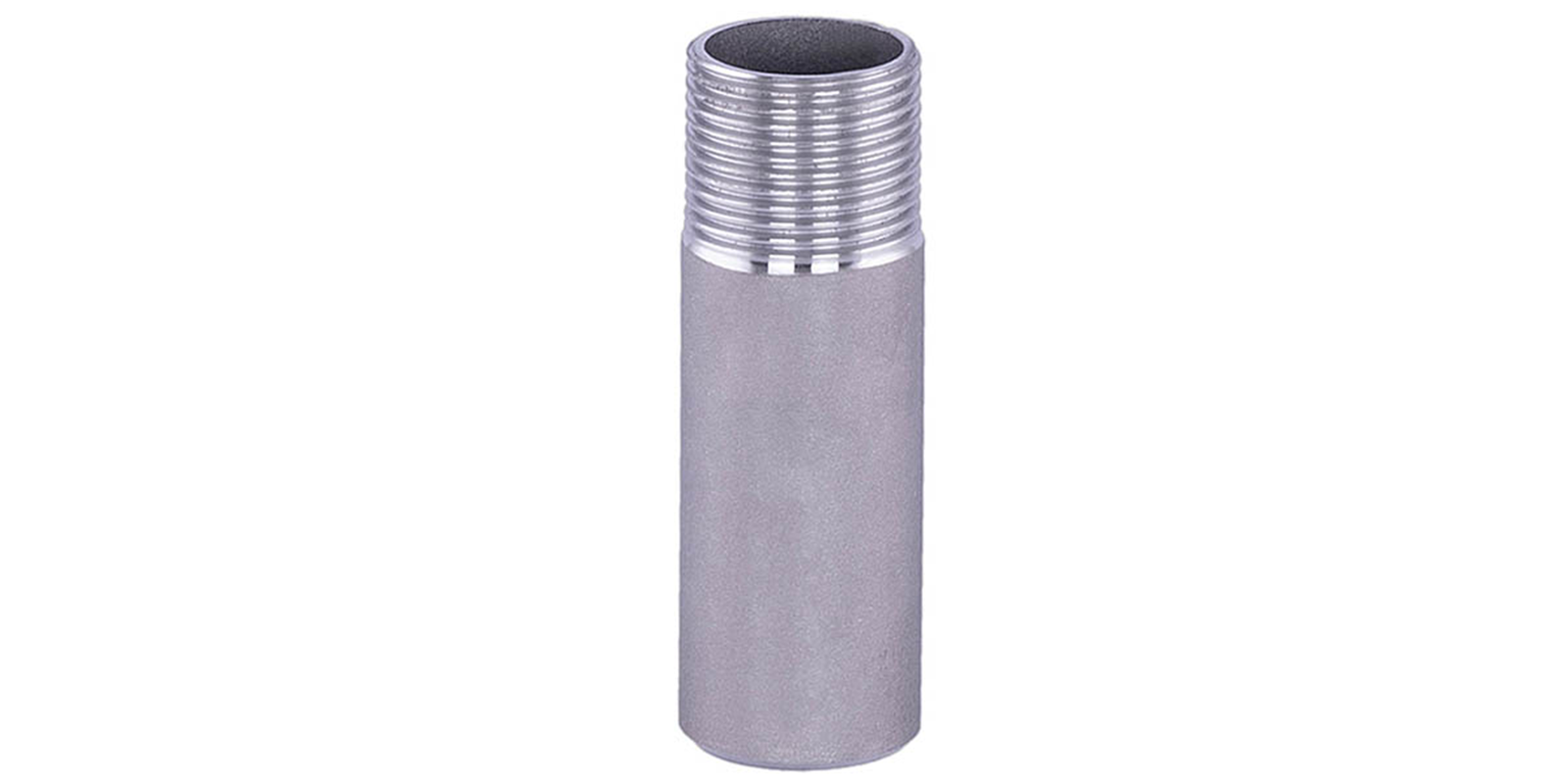

Kaynaklı hat ile dişli bağlantılı bir eleman arasında geçiş yapmak için kullanılan ERG 4 inç Doğalgaz Dişli Boru Parçası, 4 inç nominal ölçüdedir. Tüm ölçüler dişli boru parçası kategorisinde yer alır. Parça ERG tarafından üretilir.
Teknik Veriler
Mevcut ölçü tablosuna göre 4 inç (DN100) parça için dış çap 114,3 mm, H1 80 mm, B 35 mm ve H2 100 mm'dir. ERG 4 inç Doğalgaz Dişli Boru Parçası seçilirken bu değerler hattın ölçüleriyle karşılaştırılmalıdır.
- Nominal ölçü: 4 inç (DN100)
- Dış çap (D): 114,3 mm
- H1: 80 mm; H2: 100 mm
- B: 35 mm
- Yapı: bir ucu dişli, diğer ucu düz
Bir Ucu Dişli, Bir Ucu Düz: Dişli boru parçasının dişli ucu vana, sayaç veya cihaz bağlantısına vidalanır; düz ucu ise boruya kaynakla birleştirilir. Bu yapı, kaynaklı çelik hat ile dişli bağlantı gerektiren elemanlar arasında geçiş sağlar.
Serideki Yakın Ölçüler: Tablodaki komşu ölçüler 3 inç (DN80, D 88,9 mm) olarak verilir. Doğalgaz dişli boru parçaları sitemizde 1/2 inçten 4 inçe kadar 9 ölçüde sunulur.
Montaj Sırası: Dişli bağlantılı hatlar genellikle bir uçtan başlanarak sırayla monte edilir. Her parçanın doğru yöne bakacak şekilde son konumuna getirilmesi, sıkma payı dikkate alınarak planlanmalıdır. Geriye doğru gevşetme yapmak sızdırmazlığı bozabileceğinden kaçınılmalıdır.
Siyah ve Galvaniz Yüzey: Siyah çelik parçalar kaplamasızdır ve genellikle ısıtma ile doğalgaz hatlarında, boyanarak kullanılır. Galvaniz kaplı parçalar ise çinko kaplama sayesinde korozyona karşı daha dayanıklıdır ve su tesisatlarında tercih edilir. Kullanım yerine göre doğru yüzey seçilmelidir.
Tadilat ve Onarımda: Mevcut bir dişli hatta arızalı bir bölümün değiştirilmesi gerektiğinde, dişli bağlantı parçaları kaynak yapmadan onarım imkânı sunar. Hattın ilgili bölümü kesilir, uçlara diş açılır ve uygun bağlantı parçalarıyla yeni bölüm eklenir. Bu yöntem, sıcak işin yasak olduğu ortamlarda da tercih edilir.
Diş Standardı
Dişli bağlantı parçalarının dişleri, bağlanacak boru ve armatürün diş standardıyla uyumlu olmalıdır. Farklı diş profilleri birbirine tam oturmaz ve sızdırmazlığı bozar. Sipariş öncesinde mevcut tesisatın diş tipinin kontrol edilmesi önerilir.
Mevcut ürün bilgilerine göre ERG; SCH20, SCH40 ve SCH80 sınıflarında ve dikişli olarak patent dirsek, te, redüksiyon, kep, dişli boru, izole mafsal ve flanş üretir. Denge tankı, hava ayırıcı, tortu ayırıcı ve hava tüpü de ürün gamındadır. Sitemizdeki ERG 4 inç Doğalgaz Dişli Boru Parçası bu üreticiye aittir.
