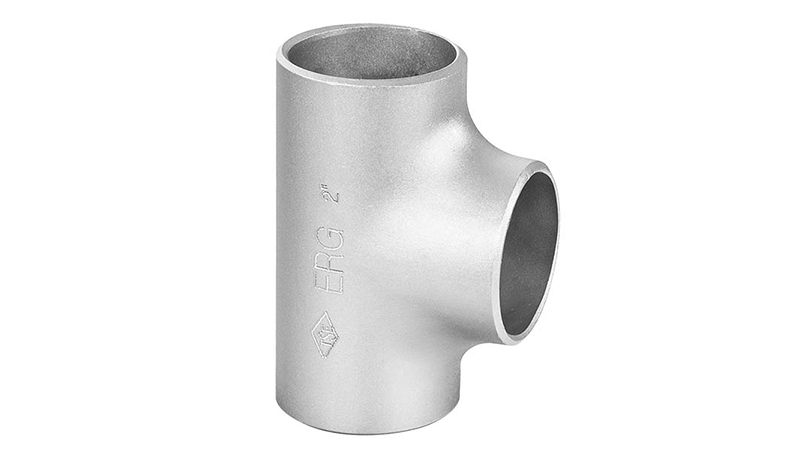

ERG 4 inç Patent TE Dikişli; doğalgaz, su ve yangın tesisatlarında akışı ikiye ayırmak ya da iki hattı birleştirmek için tercih edilen eşit çaplı bir TE'dir. Tüm ölçüler patent ve kaynaklı TE kategorisinde yer alır. Ürün, ERG markasının çelik boru bağlantı parçaları gamındadır.
Teknik Özellikler
Montaj ölçüsü planlanırken 4 inç TE için tablodaki C ve M değerleri (105 mm) ile dış çap (114 mm) esas alınır. Listelenen değerler ERG 4 inç Patent TE Dikişli için mevcut ürün bilgilerinden alınmıştır.
- Nominal ölçü: 4 inç (üç uç eşit)
- Dış çap (D): 114 mm
- Merkezden ana hat ucuna (C): 105 mm
- Merkezden branşman ucuna (M): 105 mm
- Üretim: dikişli çelik
Branşman Noktalarında Dikkat: TE ile alınan branşmanlarda akışın dengeli dağılması için branşman hattının da uygun çapta seçilmesi gerekir. TE'nin hemen sonrasında vana veya ölçüm elemanı yerleştirilecekse, montaj ve bakım için yeterli düz boru mesafesi bırakılması önerilir. Kaynak sonrası TE noktası askıyla desteklenmelidir.
Serideki Yakın Ölçüler: Serideki yakın ölçüler: 3 inç TE (89 mm) ve 5 inç TE (140 mm). Branşman çapı ana hattan farklıysa inegal TE seçilmelidir.
Doğru Ölçü Seçimi
Bağlantı parçası seçerken önce bağlanacak borunun nominal çapı (inç) ve dış çapı (mm) belirlenir. Ardından borunun et kalınlığı veya SCH sınıfı kontrol edilir. Nominal ölçü aynı olsa bile dış çapı veya et kalınlığı farklı bir parça, kaynak ağzında kademe oluşturur ve birleşimi zayıflatır. Projede belirtilen boru standardına bakmak, sahada ölçü karışıklığını önlemenin en kolay yoludur. Sipariş öncesinde parça adındaki ölçülerin hatla karşılaştırılması önerilir.
Doğalgaz Tesisatlarında Kullanım: Doğalgaz iç ve dış tesisatlarında kullanılan çelik bağlantı parçalarının ilgili standartlara uygun ve onaylı olması gerekir. Mevcut ürün bilgilerine göre ERG ürünleri TSE ve GAZMER onaylıdır. Tesisat projesinde belirtilen çap ve et kalınlığına uygun parça seçilmeli, montaj sonrasında hat gaz dağıtım şirketinin istediği basınç testinden geçirilmelidir. Dış ortamda kalan çelik parçaların korozyona karşı boyanması veya kaplanması da uzun ömür için önemlidir.
Basınç Testi ve Devreye Alma
Kaynakla birleştirilen hatlar, kullanıma alınmadan önce akışkanın türüne uygun basınç testinden geçirilir. Su hatlarında hidrostatik, doğalgaz hatlarında ise ilgili şartnamedeki yöntemle test yapılır. Test sırasında dirsek ve te noktaları gibi kaynak yoğunluğunun fazla olduğu bölgeler özellikle kontrol edilmelidir. Test başarıyla tamamlandıktan sonra hat yıkanır, yalıtılır ve devreye alınır.
Mevcut ürün bilgilerine göre ERG; SCH20, SCH40 ve SCH80 sınıflarında ve dikişli olarak patent dirsek, te, redüksiyon, kep, dişli boru, izole mafsal ve flanş üretir. Denge tankı, hava ayırıcı, tortu ayırıcı ve hava tüpü de ürün gamındadır. Sitemizdeki ERG 4 inç Patent TE Dikişli bu üreticiye aittir.
