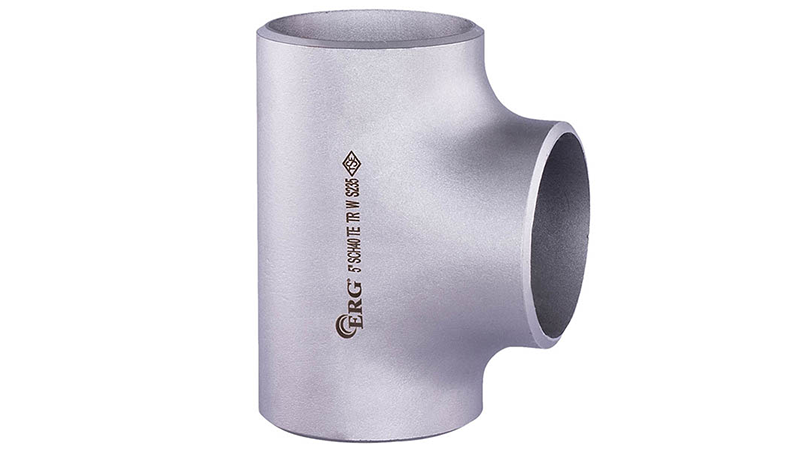

Üç uç ölçüsü de 4 inç olan ERG 4 inç Patent TE SCH40, çelik boru hatlarında dik açılı branşman oluşturur. Mevcut ürün bilgilerine göre TSE ve GAZMER onaylıdır. Seçenekler için patent ve kaynaklı TE kategorimize bakabilirsiniz. Ürün, ERG markasının çelik boru bağlantı parçaları gamındadır.
Ölçüler ve Teknik Değerler
Tabloya göre 4 inç TE'nin dış çapı 114 mm'dir; merkez ile ana hat ucu arası (C) ve merkez ile branşman ucu arası (M) 105 mm'dir. SCH40 sınıfında et kalınlığı 6,02 mm, ağırlık 6,00 kg'dır. Listelenen değerler ERG 4 inç Patent TE SCH40 için mevcut ürün bilgilerinden alınmıştır.
- Nominal ölçü: 4 inç (üç uç eşit)
- Dış çap (D): 114 mm
- Merkezden ana hat ucuna (C): 105 mm
- Merkezden branşman ucuna (M): 105 mm
- Et kalınlığı (SCH40): 6,02 mm
- Ağırlık (SCH40): 6,00 kg
- Üretim: dikişsiz
Eşit ve İnegal TE Farkı
Eşit TE'de üç uç da aynı çaptadır; inegal TE'de ise uçlardan en az biri farklı çaptadır. Ana hat ile branşman aynı çapta olduğunda eşit TE, branşman daha küçük ya da daha büyük olduğunda inegal TE kullanılır. İnegal TE, ayrı bir redüksiyon parçasına gerek bırakmadığı için kaynak sayısını azaltır.
Hangi Ölçü?: Tesisattaki boru çapı ölçülerek doğru TE seçilir. Bu ürünün yakınındaki seçenekler 3 inç ölçü (C = 86 mm), 5 inç ölçü (C = 124 mm) olarak sıralanır.
Doğru Ölçü Seçimi
Bağlantı parçası seçerken önce bağlanacak borunun nominal çapı (inç) ve dış çapı (mm) belirlenir. Ardından borunun et kalınlığı veya SCH sınıfı kontrol edilir. Nominal ölçü aynı olsa bile dış çapı veya et kalınlığı farklı bir parça, kaynak ağzında kademe oluşturur ve birleşimi zayıflatır. Projede belirtilen boru standardına bakmak, sahada ölçü karışıklığını önlemenin en kolay yoludur. Sipariş öncesinde parça adındaki ölçülerin hatla karşılaştırılması önerilir.
Dikişli ve Dikişsiz Parça Farkı: Dikişli bağlantı parçaları, boyuna kaynak dikişi bulunan çelik borulardan şekillendirilir; dikişsiz parçalar ise kaynaksız çekilmiş borudan üretilir. Dikişsiz parçalar genellikle daha yüksek basınç ve sıcaklık koşullarının bulunduğu hatlarda, dikişli parçalar ise ısıtma, su ve doğalgaz gibi genel tesisat uygulamalarında tercih edilir. Seçim yapılırken hattın çalışma basıncı, akışkanın türü ve projede belirtilen boru sınıfı birlikte değerlendirilmelidir.
Isıtma ve Soğutma Hatlarında
Kalorifer, sıcak su ve soğutma suyu hatlarında çelik bağlantı parçaları, boru güzergâhının yön değiştirdiği ve hatların ayrıldığı noktalarda kullanılır. Bu hatlarda sıcaklık değişimleriyle oluşan genleşme hareketleri dikkate alınmalı, dirsek ve te noktaları boru askılarıyla desteklenmelidir. Montaj sonrasında hat yalıtılarak ısı kaybı ya da yoğuşma önlenir. Kapalı devre sistemlerde parçaların iç yüzeyinin temiz olması, tortu oluşumunu da azaltır.
ERG; TSE ve GAZMER onaylarına, iki TSEK belgesine ve ISO 9001 sertifikasına sahip bir çelik boru bağlantı parçaları üreticisidir. Standart ürünlerin yanında müşterilerin özel ölçü taleplerine göre de imalat yapılır. ERG 4 inç Patent TE SCH40 de bu ürün gamında yer alır.
