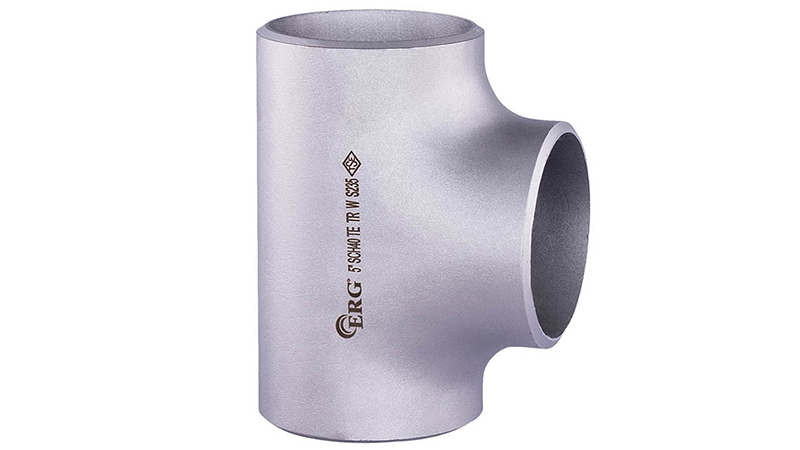

ERG 5 inç Patent TE SCH40, ana hat ile branşmanın aynı çapta olduğu bağlantılar için üretilen dikişsiz yapıda bir patent TE'dir. Tablodaki dış çap değeri 140 mm'dir. Tüm ölçüler patent ve kaynaklı TE kategorisinde yer alır. Parça ERG tarafından üretilir.
Ölçüler ve Teknik Değerler
Tabloya göre 5 inç TE'nin dış çapı 140 mm'dir; merkez ile ana hat ucu arası (C) ve merkez ile branşman ucu arası (M) 124 mm'dir. SCH40 sınıfında et kalınlığı 6,55 mm, ağırlık 9,94 kg'dır. ERG 5 inç Patent TE SCH40 seçilirken bu değerler hattın ölçüleriyle karşılaştırılmalıdır.
- Nominal ölçü: 5 inç (üç uç eşit)
- Dış çap (D): 140 mm
- Merkezden ana hat ucuna (C): 124 mm
- Merkezden branşman ucuna (M): 124 mm
- Et kalınlığı (SCH40): 6,55 mm
- Ağırlık (SCH40): 9,94 kg
- Üretim: dikişsiz
Branşman Noktalarında Dikkat: TE ile alınan branşmanlarda akışın dengeli dağılması için branşman hattının da uygun çapta seçilmesi gerekir. TE'nin hemen sonrasında vana veya ölçüm elemanı yerleştirilecekse, montaj ve bakım için yeterli düz boru mesafesi bırakılması önerilir. Kaynak sonrası TE noktası askıyla desteklenmelidir.
Serideki Yakın Ölçüler: Serideki yakın ölçüler: 4 inç TE (114 mm) ve 6 inç TE (168 mm). Branşman çapı ana hattan farklıysa inegal TE seçilmelidir.
Yangın Tesisatlarında
Yangın söndürme hatlarında su, sprinkler ve dolap noktalarına çelik boru ve bağlantı parçalarıyla iletilir. Bu sistemlerin uzun süre beklemede kaldığı ve gerektiğinde tam kapasiteyle çalışması gerektiği unutulmamalıdır. Bağlantı parçalarının proje çapına uygun seçilmesi, kaynak birleşimlerinin düzgün yapılması ve hattın basınç testiyle kontrol edilmesi, sistemin ihtiyaç anında sorunsuz çalışması için gereklidir. Mevcut ürün bilgilerinde yangın tesisatları kullanım alanları arasında sayılır.
Dikişli ve Dikişsiz Parça Farkı: Dikişli bağlantı parçaları, boyuna kaynak dikişi bulunan çelik borulardan şekillendirilir; dikişsiz parçalar ise kaynaksız çekilmiş borudan üretilir. Dikişsiz parçalar genellikle daha yüksek basınç ve sıcaklık koşullarının bulunduğu hatlarda, dikişli parçalar ise ısıtma, su ve doğalgaz gibi genel tesisat uygulamalarında tercih edilir. Seçim yapılırken hattın çalışma basıncı, akışkanın türü ve projede belirtilen boru sınıfı birlikte değerlendirilmelidir.
Doğru Ölçü Seçimi
Bağlantı parçası seçerken önce bağlanacak borunun nominal çapı (inç) ve dış çapı (mm) belirlenir. Ardından borunun et kalınlığı veya SCH sınıfı kontrol edilir. Nominal ölçü aynı olsa bile dış çapı veya et kalınlığı farklı bir parça, kaynak ağzında kademe oluşturur ve birleşimi zayıflatır. Projede belirtilen boru standardına bakmak, sahada ölçü karışıklığını önlemenin en kolay yoludur. Sipariş öncesinde parça adındaki ölçülerin hatla karşılaştırılması önerilir.
İstanbul İkitelli'de 1200 m² alanda üretime başlayan ERG, zamanla kapasitesini ve ürün çeşitliliğini artırarak 3000 m²'lik tesisine taşınmıştır. Firma, iklimlendirme başta olmak üzere tesisat sektörüne çelik boru bağlantı parçaları sağlar. ERG 5 inç Patent TE SCH40, bu üretim altyapısının ürünlerinden biridir.
