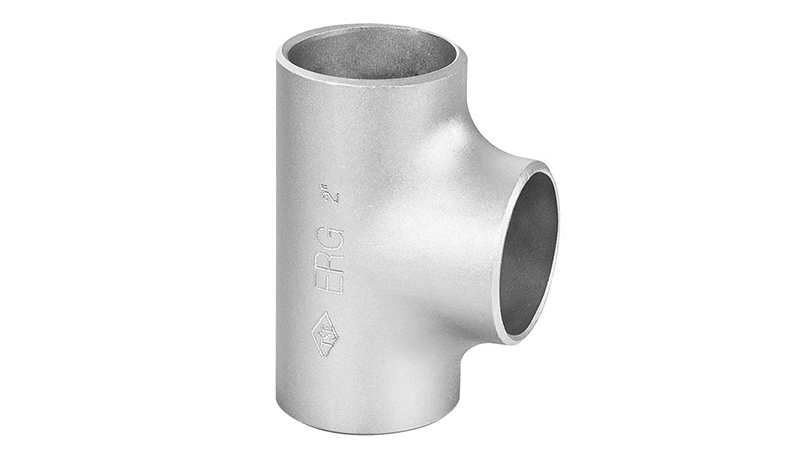

Boru hattında branşman almak gereken noktalarda kullanılan ERG 6 inç Patent TE Dikişli, dikişli çelikten üretilmiş ve 6 inç borulara kaynakla bağlanan bir bağlantı parçasıdır. Diğer ölçüler patent ve kaynaklı TE kategorimizde listelenir. ERG, 6 inçlik bu te parçasını boru ek parçaları arasında üretir.
Teknik Özellikler
Montaj ölçüsü planlanırken 6 inç TE için tablodaki C ve M değerleri (143 mm) ile dış çap (168 mm) esas alınır. Bu ölçüler ERG 6 inç Patent TE Dikişli siparişinde esas alınabilir.
- Nominal ölçü: 6 inç (üç uç eşit)
- Dış çap (D): 168 mm
- Merkezden ana hat ucuna (C): 143 mm
- Merkezden branşman ucuna (M): 143 mm
- Üretim: dikişli çelik
Eşit ve İnegal TE Farkı: Eşit TE'de üç uç da aynı çaptadır; inegal TE'de ise uçlardan en az biri farklı çaptadır. Ana hat ile branşman aynı çapta olduğunda eşit TE, branşman daha küçük ya da daha büyük olduğunda inegal TE kullanılır. İnegal TE, ayrı bir redüksiyon parçasına gerek bırakmadığı için kaynak sayısını azaltır.
Ölçü Karşılaştırması: ERG 6 inç Patent TE Dikişli ile komşu ölçüler karşılaştırıldığında 140 mm dış çaplı 5 inç seçenek; 219 mm dış çaplı 8 inç seçenek bulunur. Montaj boyu C ve M değerlerine göre değişir.
Doğru Ölçü Seçimi
Te seçerken önce bağlanacak borunun nominal çapı (inç) ve dış çapı (mm) belirlenir. Sonra borunun et kalınlığı ya da SCH sınıfı kontrol edilir. Nominal ölçüsü aynı olsa da dış çapı veya et kalınlığı farklı bir parça kaynak ağzında kademe oluşturur ve birleşimi zayıflatır. Projede yazan boru standardına bakmak sahada ölçülerin karışmasını önler. Siparişten önce te adındaki ölçüleri hatla karşılaştırmak önerilir.
SCH Sınıfı Ne Anlama Gelir?: SCH (schedule), aynı nominal çaptaki boru ve bağlantı parçalarında et kalınlığının sınıfını belirtir. SCH40 sınıfı, cidar kalınlığı bakımından SCH20'den kalın, SCH80'den incedir. Te parçasının SCH sınıfı boruyla aynı seçildiğinde kaynak ağızları ve iç çaplar örtüşür, hat boyunca dayanım eşit kalır. Farklı sınıfların birleştirilmesi kaynak kalitesini olumsuz etkileyebilir.
Patent Parçalar Nasıl Birleştirilir?
Te ve dirsek gibi patent parçalar boru hattına kaynakla bağlanır. Kaynaktan önce boru ve te uçları temizlenir, eksenler hizalanır ve uygun kök aralığı bırakılır. Doğalgaz hatlarında kaynağı yalnızca yetkili ve sertifikalı kaynakçılar yapabilir; iş bitince hat sızdırmazlık ve basınç testinden geçirilir. Kaynak ağzının özenli hazırlanması birleşimin dayanımını ve sızdırmazlığını doğrudan belirler.
ERG, TSE ve GAZMER onaylarına, iki TSEK belgesine ve ISO 9001 sertifikasına sahip çelik bağlantı parçası üreticisidir. Standart ürünlerin dışında özel ölçülerde imalat da yapılmaktadır. ERG 6 inç Patent TE Dikişli de bu ürün gamında yer alır.
