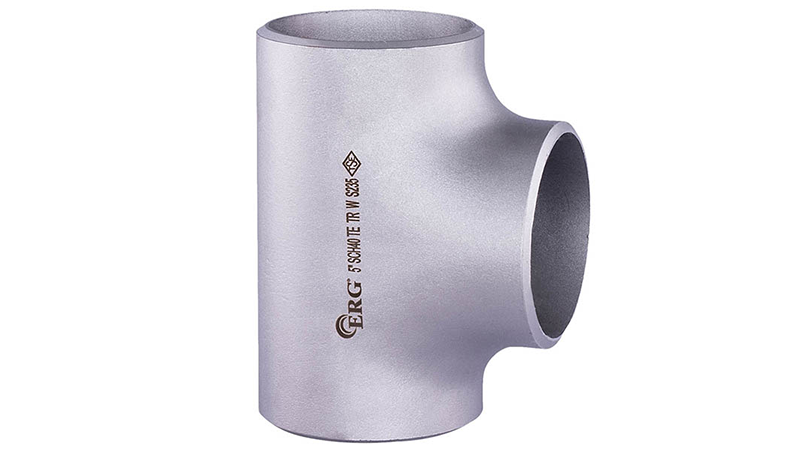

Boru hattında branşman almak gereken noktalarda kullanılan ERG 8 inç Patent TE SCH40, dikişsiz çelikten üretilmiş ve 8 inç borulara kaynakla bağlanan bir bağlantı parçasıdır. Diğer ölçüler patent ve kaynaklı TE kategorimizde listelenir. Ürün, ERG markasının çelik boru bağlantı parçaları gamındadır.
Teknik Veriler
Mevcut patent TE tablosunda 8 inç ölçü için dış çap 219 mm, merkezden uçlara olan mesafeler (C ve M) 178 mm olarak verilir. SCH40 sınıfında et kalınlığı 8,18 mm, ağırlık 33,00 kg'dır. Listelenen değerler ERG 8 inç Patent TE SCH40 için mevcut ürün bilgilerinden alınmıştır.
- Nominal ölçü: 8 inç (üç uç eşit)
- Dış çap (D): 219 mm
- Merkezden ana hat ucuna (C): 178 mm
- Merkezden branşman ucuna (M): 178 mm
- Et kalınlığı (SCH40): 8,18 mm
- Ağırlık (SCH40): 33,00 kg
- Üretim: dikişsiz
Branşman Noktalarında Dikkat
TE ile alınan branşmanlarda akışın dengeli dağılması için branşman hattının da uygun çapta seçilmesi gerekir. TE'nin hemen sonrasında vana veya ölçüm elemanı yerleştirilecekse, montaj ve bakım için yeterli düz boru mesafesi bırakılması önerilir. Kaynak sonrası TE noktası askıyla desteklenmelidir.
Serideki Yakın Ölçüler: Serideki yakın ölçüler: 6 inç TE (168 mm) ve 10 inç TE (273 mm). Branşman çapı ana hattan farklıysa inegal TE seçilmelidir.
Isıtma ve Soğutma Hatlarında: Kalorifer, sıcak su ve soğutma suyu hatlarında çelik bağlantı parçaları, boru güzergâhının yön değiştirdiği ve hatların ayrıldığı noktalarda kullanılır. Bu hatlarda sıcaklık değişimleriyle oluşan genleşme hareketleri dikkate alınmalı, dirsek ve te noktaları boru askılarıyla desteklenmelidir. Montaj sonrasında hat yalıtılarak ısı kaybı ya da yoğuşma önlenir. Kapalı devre sistemlerde parçaların iç yüzeyinin temiz olması, tortu oluşumunu da azaltır.
Patent Parçalar Nasıl Birleştirilir?: Patent dirsek ve te gibi çelik bağlantı parçaları boru hattına kaynakla birleştirilir. Kaynak öncesinde boru ve parça uçlarının temizlenmesi, eksenlerin hizalanması ve uygun kök aralığının bırakılması gerekir. Doğalgaz hatlarında kaynak işleminin yetkili ve sertifikalı kaynakçılar tarafından yapılması, işlem sonrasında da hattın sızdırmazlık ve basınç testlerinden geçirilmesi zorunludur. Doğru hazırlanan kaynak ağzı, birleşimin hem dayanımını hem de sızdırmazlığını doğrudan etkiler.
Yangın Tesisatlarında
Yangın söndürme hatlarında su, sprinkler ve dolap noktalarına çelik boru ve bağlantı parçalarıyla iletilir. Bu sistemlerin uzun süre beklemede kaldığı ve gerektiğinde tam kapasiteyle çalışması gerektiği unutulmamalıdır. Bağlantı parçalarının proje çapına uygun seçilmesi, kaynak birleşimlerinin düzgün yapılması ve hattın basınç testiyle kontrol edilmesi, sistemin ihtiyaç anında sorunsuz çalışması için gereklidir. Mevcut ürün bilgilerinde yangın tesisatları kullanım alanları arasında sayılır.
ERG; TSE ve GAZMER onaylarına, iki TSEK belgesine ve ISO 9001 sertifikasına sahip bir çelik boru bağlantı parçaları üreticisidir. Standart ürünlerin yanında müşterilerin özel ölçü taleplerine göre de imalat yapılır. ERG 8 inç Patent TE SCH40 de bu ürün gamında yer alır.
