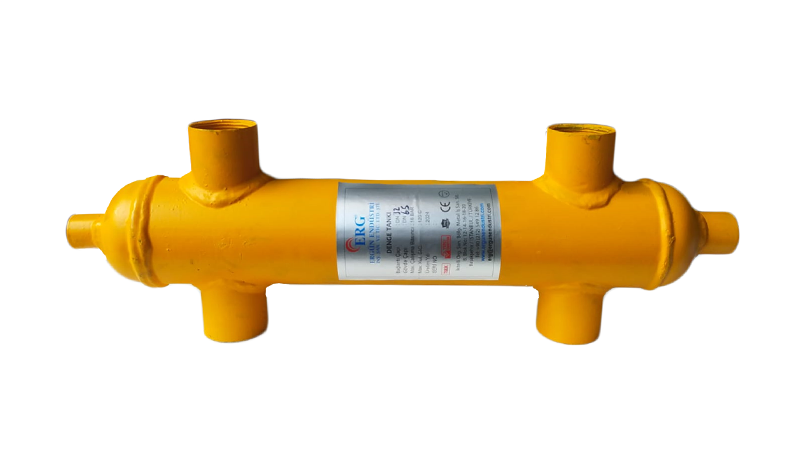

ERG Denge Kabı 1 inç Dişli 29 kW; dönüş suyunu kazana girmeden önce gidiş suyuyla karıştırarak kazandaki ısı gerilimlerini azaltmaya yardımcı olan bir denge kabı çözümüdür. Ürün 25.000 kcal/h kapasite sınıfındadır. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller denge kabı kategorimizde listelenir.
Teknik Veriler
Mevcut teknik tabloya göre ERG Denge Kabı 1 inç Dişli 29 kW için tank çapı (ØD) 65 mm, toplam yükseklik (H) 410 mm'dir. Üst bağlantı ile tank tepesi arası (H1) 80 mm, bağlantılar arası (H2) 250 mm, manşonlu genişlik (KB/M) 160 mm, alt boşaltma bağlantısı (ØA) 3/4 inç'tir. İlgili tablo satırı 25.000 kcal/h (29 kW) kapasiteye karşılık gelir ve bağlantı ölçüsü 1 inç dişli olarak verilir.
- Cihaz kapasitesi: 25.000 kcal/h (29 kW)
- Bağlantı: 1 inç dişli
- Tank çapı (ØD): 65 mm
- Yükseklik (H): 410 mm
- H1 / H2: 80 / 250 mm
- Genişlik (KB/M): 160 mm
- Alt boşaltma (ØA): 3/4 inç
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Çalışma Mantığı
Mevcut ürün bilgilerine göre denge kabı, ısıtma sistemlerinde soğumuş dönüş suyunu kazana girmeden önce kazandan tesisata giden sıcak suyla karıştırarak ısının artırılmasını sağlar. Dönüş ve gidiş suyu arasındaki sıcaklık farkının fazla olması kazan içinde ısı gerilimine ve kazan ömrünün kısalmasına yol açabileceğinden denge kabı kullanılır.
Serideki Yakın Modeller
ERG Denge Kabı 1 inç Dişli 29 kW, 25.000 kcal/h kapasiteye karşılık gelir. Serideki yakın seçenekler 29 kW için 1 1/4 inç bağlantılı ve 65 mm tank çaplı model olarak listelenir.
Montaj Önerileri
Denge kabı dik konumda monte edilir; üst bölümde toplanan havanın alınabilmesi için üst manşona otomatik hava purjörü, alt bölümde biriken tortunun tahliyesi için alttaki bağlantıya boşaltma vanası takılması önerilir. Kazan tarafı ve tesisat tarafı bağlantılarının doğru eşleştirilmesi, sıcak ve soğuk suyun beklenen şekilde karışması için önemlidir.
Denge kabının alt bölümünde zamanla tortu birikebilir. Isıtma sezonu öncesinde boşaltma vanasından kısa süreli tahliye yapılması, biriken pisliğin sisteme geri dönmesini önler. Üst bölümdeki hava atma elemanının çalıştığı ve sistem basıncının uygun seviyede olduğu da düzenli olarak kontrol edilmelidir. Mevcut ürün bilgilerine göre ERG, 3000 m² alanda dirsek, te, redüksiyon, flanş ve seperatör gibi boru ek parçaları üretmektedir. Denge kabı, hava ayırıcı ve tortu ayırıcılar firmanın iklimlendirme tesisatlarına yönelik ürünleri arasındadır.
