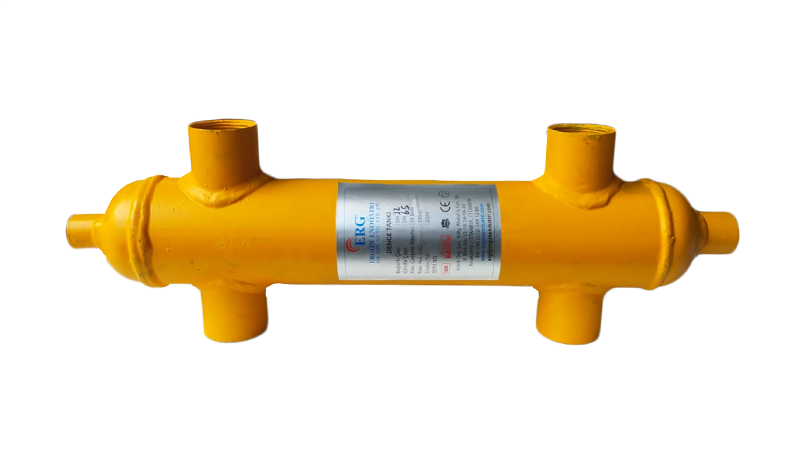

Kazan devresi ile tesisat devresi arasında hidrolik ayrım sağlayan ERG Denge Kabı 1 1/2 inç Dişli 50 kW, 50 kW kapasiteli sistemler için tasarlanmıştır. ERG bu modeli 80 mm tank çapıyla ve 1 1/2 inç dişli bağlantıyla üretir. Denge Kabı 1 1/2 inç Dişli 50 kW, ERG'nin iklimlendirme tesisatı için ürettiği seperatörlerden biridir. Diğer modeller denge kabı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
Teknik tablodaki değerler şöyledir: tank çapı 80 mm, yükseklik 440 mm. Üst bağlantı ile tank tepesi arası (H1) 80 mm, bağlantılar arası (H2) 280 mm, manşonlu genişlik (KB/M) 180 mm, alt boşaltma bağlantısı (ØA) 3/4 inç'tir. Ölçüler milimetre cinsindendir. İlgili tablo satırı 43.000 kcal/h (50 kW) kapasiteye karşılık gelir ve bağlantı ölçüsü 1 1/2 inç dişli olarak verilir.
- Cihaz kapasitesi: 43.000 kcal/h (50 kW)
- Bağlantı: 1 1/2 inç dişli
- Tank çapı (ØD): 80 mm
- Yükseklik (H): 440 mm
- H1 / H2: 80 / 280 mm
- Genişlik (KB/M): 180 mm
- Alt boşaltma (ØA): 3/4 inç
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Çalışma Mantığı
Mevcut ürün bilgilerine göre denge kabı, ısıtma sistemlerinde soğumuş dönüş suyunu kazana girmeden önce kazandan tesisata giden sıcak suyla karıştırarak ısının artırılmasını sağlar. Dönüş ve gidiş suyu arasındaki sıcaklık farkının fazla olması kazan içinde ısı gerilimine ve kazan ömrünün kısalmasına yol açabileceğinden denge kabı kullanılır.
Model Seçimi
Önce toplam kazan gücü belirlenir, ardından tablodaki satırlardan bağlantı çapı tesisata uyan model seçilir. Bu ürün 80 mm tank çapıyla 50 kW sınıfındadır; yakın seçenekler 50 kW için 1 1/4 inç bağlantılı ve 80 mm tank çaplı model ve 86 kW için 1 1/2 inç bağlantılı ve 100 mm tank çaplı modeldir.
Kaskad Kazan Sistemlerinde
Kaskad bağlı kazanlarda her kazan kendi pompasıyla çalışır ve ısı ihtiyacına göre devreye giren kazan sayısı artıp azalır. Denge Kabı 1 1/2 inç Dişli 50 kW, değişen kazan debisini tesisatın istediği debiden ayırarak sistemi dengede tutar.
Denge kabı, sisteme bağlı kazanların toplam kapasitesine ve bu kapasiteye karşılık gelen debiye göre seçilir. Kap küçük kalırsa su hızı yükselir ve hidrolik ayrım zayıflar, gereğinden büyükse yer ve maliyet artar. Denge Kabı 1 1/2 inç Dişli 50 kW bağlantı çapının kazan ve kollektör bağlantılarına uyması montajı kolaylaştırır.
