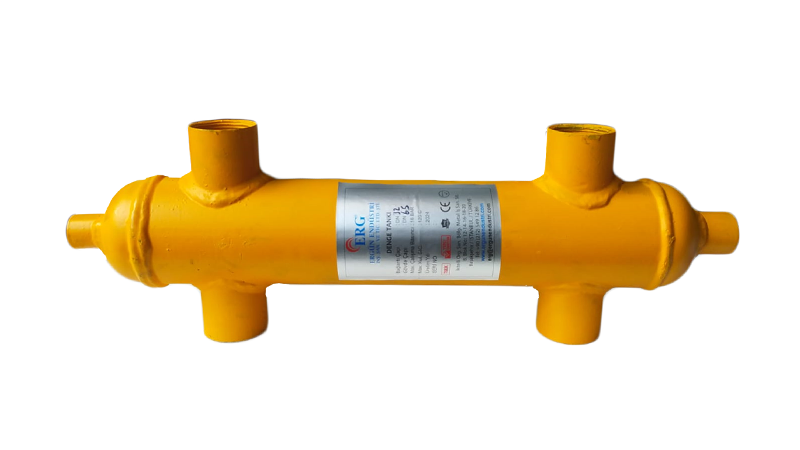

Kazan devresi ile tesisat devresi arasında hidrolik ayrım sağlayan ERG Denge Kabı 1 1/4 inç Dişli 29 kW, 29 kW kapasiteli sistemler için tasarlanmıştır. ERG bu modeli 65 mm tank çapıyla ve 1 1/4 inç dişli bağlantıyla üretir. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller denge kabı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
Teknik tablodaki değerler şöyledir: tank çapı 65 mm, yükseklik 410 mm. Üst bağlantı ile tank tepesi arası (H1) 80 mm, bağlantılar arası (H2) 250 mm, manşonlu genişlik (KB/M) 160 mm, alt boşaltma bağlantısı (ØA) 3/4 inç'tir. Ölçüler milimetre cinsindendir. İlgili tablo satırı 25.000 kcal/h (29 kW) kapasiteye karşılık gelir ve bağlantı ölçüsü 1 1/4 inç dişli olarak verilir.
- Cihaz kapasitesi: 25.000 kcal/h (29 kW)
- Bağlantı: 1 1/4 inç dişli
- Tank çapı (ØD): 65 mm
- Yükseklik (H): 410 mm
- H1 / H2: 80 / 250 mm
- Genişlik (KB/M): 160 mm
- Alt boşaltma (ØA): 3/4 inç
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Enerji Tasarrufu ve Kazan Ömrü
Ürün bilgilerinde ısı dengelenmesinin kazanda enerji tasarrufu sağladığı belirtilir. Kazana giren suyun sıcaklığının yükseltilmesi, ani sıcaklık değişimlerinden kaynaklanan gerilimleri azaltır. Denge kabı soğutma sistemlerinde de ters mantıkla çalışarak kullanılabilir.
Bağlantı ve Kapasite
Flanşlı versiyon büyük çaplı çelik hatlarda, dişli versiyon ise daha küçük tesisatlarda tercih edilir. ERG Denge Kabı 1 1/4 inç Dişli 29 kW için komşu kapasiteler: 29 kW için 1 inç bağlantılı ve 65 mm tank çaplı model; 50 kW için 1 1/4 inç bağlantılı ve 80 mm tank çaplı model.
Pompa Seçimiyle İlişkisi
Denge kabı kullanılan sistemlerde kazan devresi ve tesisat devresi kendi pompalarıyla çalışır. Kazan tarafındaki pompa, kazanın ihtiyaç duyduğu debiyi; tesisat tarafındaki pompalar ise ısıtma devrelerinin ihtiyacını karşılayacak şekilde seçilir. Böylece bir devredeki debi değişikliği diğer devreyi etkilemez ve her pompa kendi çalışma noktasında verimli çalışır.
Tesisat elemanları seçilirken sistemin en yüksek çalışma sıcaklığı ve basıncı esas alınır. Denge kabının dayanım değerleri, kazanın emniyet ventili ayarı ve sistemin statik basıncıyla birlikte değerlendirilmelidir. Emniyet ventili ayarının kabın çalışma basıncının altında kalması, olası bir aşırı basınç durumunda tüm elemanların korunmasını sağlar. ERG; TSE ve GAZMER onaylarına, TSEK belgelerine ve ISO 9001 sertifikasına sahip bir çelik boru bağlantı parçaları üreticisidir. Firma, standart ürünlerinin yanı sıra müşterilerin özel ölçü taleplerine göre de imalat yapmaktadır.
