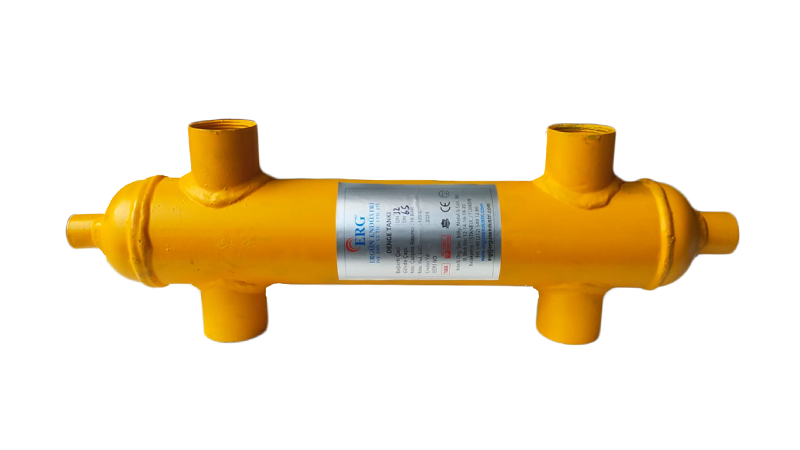

ERG Denge Kabı 1 1/4 inç Dişli 50 kW, 50 kW (43.000 kcal/h) cihaz kapasitesine göre boyutlandırılmış, 1 1/4 inç dişli bağlantılı bir denge kabıdır. Kap, soğutma sistemlerinde de aynı ayrımı ters yönde yaparak görev görür. 50 kW kapasiteli bu denge kabı, ERG'nin iklimlendirme tesisatı için ürettiği seperatörlerden biridir. Diğer modeller denge kabı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
Teknik tablodaki değerler şöyledir: tank çapı 80 mm, yükseklik 440 mm. Üst bağlantı ile tank tepesi arası (H1) 80 mm, bağlantılar arası (H2) 280 mm, manşonlu genişlik (KB/M) 180 mm, alt boşaltma bağlantısı (ØA) 3/4 inç'tir. Ölçüler milimetre cinsindendir. İlgili tablo satırı 43.000 kcal/h (50 kW) kapasiteye karşılık gelir ve bağlantı ölçüsü 1 1/4 inç dişli olarak verilir.
- Cihaz kapasitesi: 43.000 kcal/h (50 kW)
- Bağlantı: 1 1/4 inç dişli
- Tank çapı (ØD): 80 mm
- Yükseklik (H): 440 mm
- H1 / H2: 80 / 280 mm
- Genişlik (KB/M): 180 mm
- Alt boşaltma (ØA): 3/4 inç
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Malzeme ve Bağlantı
Mevcut bilgilere göre gövde karbon çeliği ST 37, iç plaka Ø6 mm delikli karbon çelik sac (ST 37) olarak üretilir. Ürün bilgilerinde bağlantı şekli için flanşlı, kaynak boyunlu ve manşonlu seçenekler; çalışma değerleri için 110 °C sıcaklık ve 10 bar basınç verilir.
Serideki Yakın Modeller
ERG Denge Kabı 1 1/4 inç Dişli 50 kW, 43.000 kcal/h kapasiteye karşılık gelir. Serideki yakın seçenekler 29 kW için 1 1/4 inç bağlantılı ve 65 mm tank çaplı model; 50 kW için 1 1/2 inç bağlantılı ve 80 mm tank çaplı model olarak listelenir.
Yalıtımın Önemi
İçinden sıcak su geçen denge kabı, yalıtılmadığında kazan dairesine ısı kaybeder. Uygun bir malzemeyle yalıtılan kap hem verimi korur hem de kazan dairesinin boşuna ısınmasını engeller. Soğutma tarafında ise yalıtımın asıl işi yüzeydeki yoğuşmanın önüne geçmektir.
Denge kabı yalnızca ısıtmada değil, soğutma sistemlerinde de kullanılır. Soğutma uygulamasında kap, çiller devresini fan coil ya da klima santrali devrelerinden hidrolik olarak ayırır. Soğuk su taşınan sistemlerde kap ve bağlantı boruları buhar kesici yalıtımla kaplanmazsa yüzeyde yoğuşma oluşur. ERG, üretici bilgisine göre 2011'den bu yana İstanbul İkitelli Organize Sanayi Bölgesi'nde çelik boru bağlantı parçaları üretir. Firmanın ürünleri arasında çelik boru ek parçalarının yanında denge tankı, hava ayırıcı, tortu ve pislik ayırıcı gibi seperatörler de yer alır.
