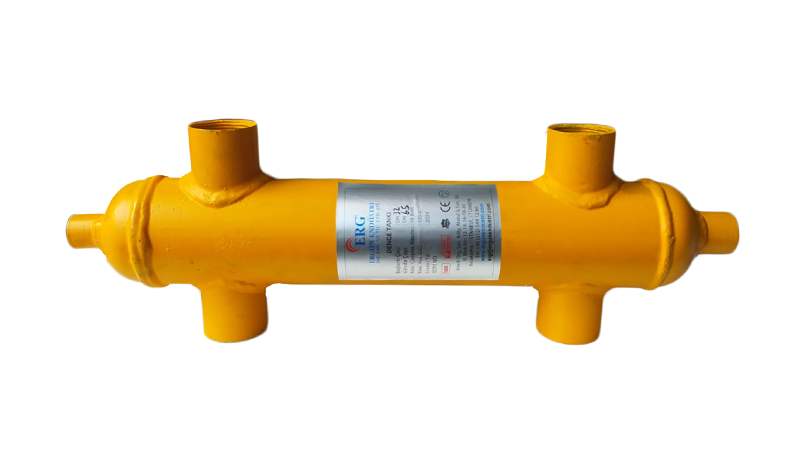

ERG Denge Kabı 12 inç Dişli 4000 kW; dönüş suyunu kazana girmeden önce gidiş suyuyla karıştırarak kazandaki ısı gerilimlerini azaltmaya yardımcı olan bir denge kabı çözümüdür. Ürün 3.440.000 kcal/h kapasite sınıfındadır. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller denge kabı kategorimizde listelenir.
Teknik Veriler
Mevcut teknik tabloya göre ERG Denge Kabı 12 inç Dişli 4000 kW için tank çapı (ØD) 600 mm, toplam yükseklik (H) 2160 mm'dir. Üst bağlantı ile tank tepesi arası (H1) 380 mm, bağlantılar arası (H2) 1400 mm, manşonlu genişlik (KB/M) 850 mm, alt boşaltma bağlantısı (ØA) 2 inç'tir. İlgili tablo satırı 3.440.000 kcal/h (4000 kW) kapasiteye karşılık gelir ve bağlantı ölçüsü 12 inç dişli olarak verilir.
- Cihaz kapasitesi: 3.440.000 kcal/h (4000 kW)
- Bağlantı: 12 inç dişli
- Tank çapı (ØD): 600 mm
- Yükseklik (H): 2160 mm
- H1 / H2: 380 / 1400 mm
- Genişlik (KB/M): 850 mm
- Alt boşaltma (ØA): 2 inç
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Malzeme ve Bağlantı
Mevcut bilgilere göre gövde karbon çeliği ST 37, iç plaka Ø6 mm delikli karbon çelik sac (ST 37) olarak üretilir. Bağlantı şekli flanşlı, kaynak boyunlu veya manşonlu olabilir; çalışma sıcaklığı 110 °C, çalışma basıncı 10 bar olarak verilir.
Serideki Yakın Modeller
ERG Denge Kabı 12 inç Dişli 4000 kW, 3.440.000 kcal/h kapasiteye karşılık gelir. Serideki yakın seçenekler 3488 kW için 10 inç bağlantılı ve 550 mm tank çaplı model olarak listelenir.
Doğru Boyut Seçimi
Denge kabı, sisteme bağlı kazanların toplam kapasitesine ve bu kapasiteye karşılık gelen debiye göre seçilir. Gereğinden küçük bir kap içinde su hızı yükselir ve hidrolik ayrım zayıflar; gereğinden büyük bir kap ise gereksiz yer kaplar ve maliyeti artırır. Bağlantı çapının kazan ve kollektör bağlantılarıyla uyumlu olması da montajı kolaylaştırır.
Denge kabı yalnızca ısıtmada değil, soğutma sistemlerinde de kullanılır. Bu durumda çiller devresi ile fan coil veya klima santrali devreleri arasında hidrolik ayrım sağlar. Soğuk su ile çalışan sistemlerde yüzeyde yoğuşma oluşmaması için kabın ve bağlantı borularının buhar kesici yalıtımla kaplanması gerekir. Mevcut ürün bilgilerine göre ERG, 3000 m² alanda dirsek, te, redüksiyon, flanş ve seperatör gibi boru ek parçaları üretmektedir. Denge kabı, hava ayırıcı ve tortu ayırıcılar firmanın iklimlendirme tesisatlarına yönelik ürünleri arasındadır.
