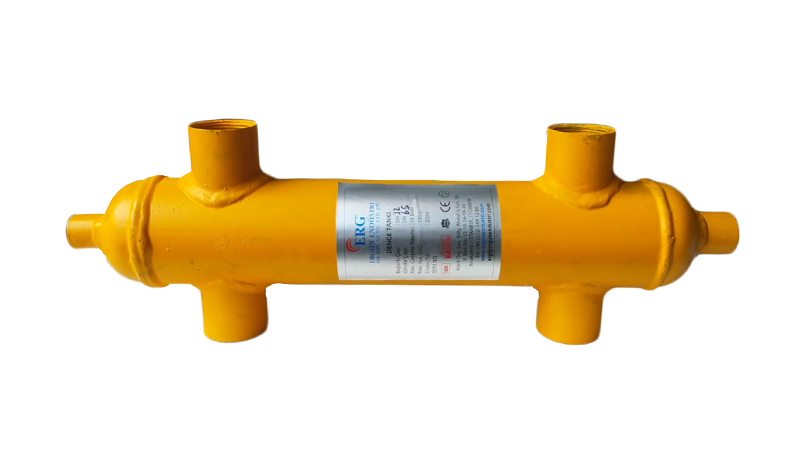

Birden fazla pompalı devrenin bulunduğu kazan dairelerinde debileri birbirinden bağımsız hâle getirmek için kullanılan ERG Denge Kabı 2 1/2 inç Dişli 120 kW, 125 mm tank çapına sahiptir. Ürün 120 kW kapasite için seçilir. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller denge kabı kategorimizde listelenir.
Teknik Özellikler
ERG Denge Kabı 2 1/2 inç Dişli 120 kW 600 mm yüksekliğe ve 125 mm tank çapına sahiptir. Üst bağlantı ile tank tepesi arası (H1) 125 mm, bağlantılar arası (H2) 350 mm, manşonlu genişlik (KB/M) 260 mm, alt boşaltma bağlantısı (ØA) 3/4 inç'tir. İlgili tablo satırı 104.000 kcal/h (120 kW) kapasiteye karşılık gelir ve bağlantı ölçüsü 2 1/2 inç dişli olarak verilir.
- Cihaz kapasitesi: 104.000 kcal/h (120 kW)
- Bağlantı: 2 1/2 inç dişli
- Tank çapı (ØD): 125 mm
- Yükseklik (H): 600 mm
- H1 / H2: 125 / 350 mm
- Genişlik (KB/M): 260 mm
- Alt boşaltma (ØA): 3/4 inç
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Çalışma Mantığı
Mevcut ürün bilgilerine göre denge kabı, ısıtma sistemlerinde soğumuş dönüş suyunu kazana girmeden önce kazandan tesisata giden sıcak suyla karıştırarak ısının artırılmasını sağlar. Dönüş ve gidiş suyu arasındaki sıcaklık farkının fazla olması kazan içinde ısı gerilimine ve kazan ömrünün kısalmasına yol açabileceğinden denge kabı kullanılır.
Bağlantı ve Kapasite
Flanşlı versiyon büyük çaplı çelik hatlarda, dişli versiyon ise daha küçük tesisatlarda tercih edilir. ERG Denge Kabı 2 1/2 inç Dişli 120 kW için komşu kapasiteler: 86 kW için 2 inç bağlantılı ve 100 mm tank çaplı model; 200 kW için 2 1/2 inç bağlantılı ve 150 mm tank çaplı model.
Sıcaklık ve Basınç Sınırları
Tesisat elemanları seçilirken sistemin en yüksek çalışma sıcaklığı ve basıncı esas alınır. Denge kabının dayanım değerleri, kazanın emniyet ventili ayarı ve sistemin statik basıncıyla birlikte değerlendirilmelidir. Emniyet ventili ayarının kabın çalışma basıncının altında kalması, olası bir aşırı basınç durumunda tüm elemanların korunmasını sağlar.
Denge kabının alt bölümünde zamanla tortu birikebilir. Isıtma sezonu öncesinde boşaltma vanasından kısa süreli tahliye yapılması, biriken pisliğin sisteme geri dönmesini önler. Üst bölümdeki hava atma elemanının çalıştığı ve sistem basıncının uygun seviyede olduğu da düzenli olarak kontrol edilmelidir.
