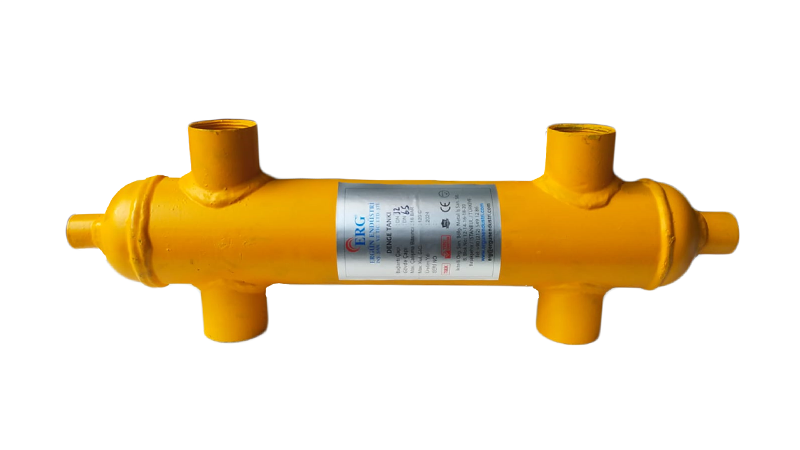

Kazan devresi ile tesisat devresi arasında hidrolik ayrım sağlayan ERG Denge Kabı 3 inç Dişli 200 kW, 200 kW kapasiteli sistemler için tasarlanmıştır. ERG bu modeli 150 mm tank çapıyla ve 3 inç dişli bağlantıyla üretir. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller denge kabı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
Teknik tablodaki değerler şöyledir: tank çapı 150 mm, yükseklik 700 mm. Üst bağlantı ile tank tepesi arası (H1) 140 mm, bağlantılar arası (H2) 420 mm, manşonlu genişlik (KB/M) 290 mm, alt boşaltma bağlantısı (ØA) 3/4 inç'tir. Ölçüler milimetre cinsindendir. İlgili tablo satırı 172.000 kcal/h (200 kW) kapasiteye karşılık gelir ve bağlantı ölçüsü 3 inç dişli olarak verilir.
- Cihaz kapasitesi: 172.000 kcal/h (200 kW)
- Bağlantı: 3 inç dişli
- Tank çapı (ØD): 150 mm
- Yükseklik (H): 700 mm
- H1 / H2: 140 / 420 mm
- Genişlik (KB/M): 290 mm
- Alt boşaltma (ØA): 3/4 inç
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Malzeme ve Bağlantı
Mevcut bilgilere göre gövde karbon çeliği ST 37, iç plaka Ø6 mm delikli karbon çelik sac (ST 37) olarak üretilir. Bağlantı şekli flanşlı, kaynak boyunlu veya manşonlu olabilir; çalışma sıcaklığı 110 °C, çalışma basıncı 10 bar olarak verilir.
Model Seçimi
Doğru model için önce toplam kazan gücü belirlenir, ardından tesisatın bağlantı çapına uygun satır seçilir. Bu ürün 150 mm tank çapıyla 200 kW sınıfındadır; yakın seçenekler 200 kW için 2 1/2 inç bağlantılı ve 150 mm tank çaplı model ve 252 kW için 3 inç bağlantılı ve 200 mm tank çaplı modeldir.
Bakım ve Kontrol
Denge kabının alt bölümünde zamanla tortu birikebilir. Isıtma sezonu öncesinde boşaltma vanasından kısa süreli tahliye yapılması, biriken pisliğin sisteme geri dönmesini önler. Üst bölümdeki hava atma elemanının çalıştığı ve sistem basıncının uygun seviyede olduğu da düzenli olarak kontrol edilmelidir.
Denge kabı yalnızca ısıtmada değil, soğutma sistemlerinde de kullanılır. Bu durumda çiller devresi ile fan coil veya klima santrali devreleri arasında hidrolik ayrım sağlar. Soğuk su ile çalışan sistemlerde yüzeyde yoğuşma oluşmaması için kabın ve bağlantı borularının buhar kesici yalıtımla kaplanması gerekir. ERG; TSE ve GAZMER onaylarına, TSEK belgelerine ve ISO 9001 sertifikasına sahip bir çelik boru bağlantı parçaları üreticisidir. Firma, standart ürünlerinin yanı sıra müşterilerin özel ölçü taleplerine göre de imalat yapmaktadır.
