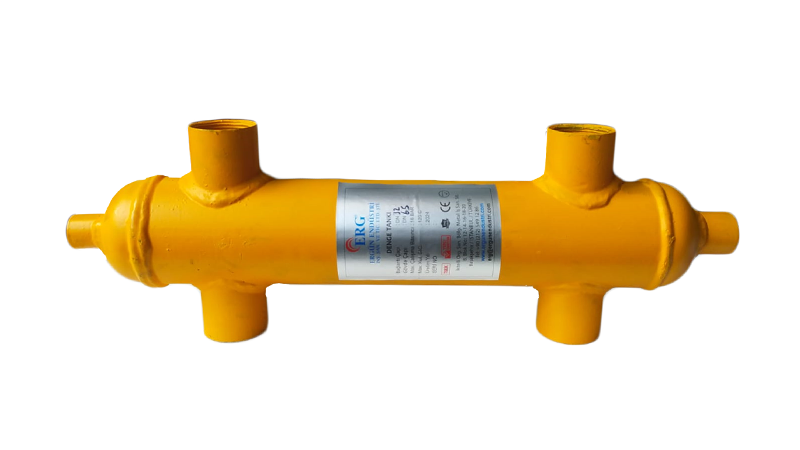

Birden fazla pompalı devrenin bulunduğu kazan dairelerinde debileri birbirinden bağımsız hâle getirmek için kullanılan ERG Denge Kabı 4 inç Dişli 388 kW, 200 mm tank çapına sahiptir. Ürün 388 kW kapasite için seçilir. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller denge kabı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
Teknik tablodaki değerler şöyledir: tank çapı 200 mm, yükseklik 860 mm. Üst bağlantı ile tank tepesi arası (H1) 170 mm, bağlantılar arası (H2) 520 mm, manşonlu genişlik (KB/M) 340 mm, alt boşaltma bağlantısı (ØA) 3/4 inç'tir. Ölçüler milimetre cinsindendir. İlgili tablo satırı 334.000 kcal/h (388 kW) kapasiteye karşılık gelir ve bağlantı ölçüsü 4 inç dişli olarak verilir.
- Cihaz kapasitesi: 334.000 kcal/h (388 kW)
- Bağlantı: 4 inç dişli
- Tank çapı (ØD): 200 mm
- Yükseklik (H): 860 mm
- H1 / H2: 170 / 520 mm
- Genişlik (KB/M): 340 mm
- Alt boşaltma (ØA): 3/4 inç
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Malzeme ve Bağlantı
Mevcut bilgilere göre gövde karbon çeliği ST 37, iç plaka Ø6 mm delikli karbon çelik sac (ST 37) olarak üretilir. Bağlantı şekli flanşlı, kaynak boyunlu veya manşonlu olabilir; çalışma sıcaklığı 110 °C, çalışma basıncı 10 bar olarak verilir.
Serideki Yakın Modeller
ERG Denge Kabı 4 inç Dişli 388 kW, 334.000 kcal/h kapasiteye karşılık gelir. Serideki yakın seçenekler 252 kW için 3 inç bağlantılı ve 200 mm tank çaplı model; 500 kW için 5 inç bağlantılı ve 250 mm tank çaplı model olarak listelenir.
Sıcaklık ve Basınç Sınırları
Tesisat elemanları seçilirken sistemin en yüksek çalışma sıcaklığı ve basıncı esas alınır. Denge kabının dayanım değerleri, kazanın emniyet ventili ayarı ve sistemin statik basıncıyla birlikte değerlendirilmelidir. Emniyet ventili ayarının kabın çalışma basıncının altında kalması, olası bir aşırı basınç durumunda tüm elemanların korunmasını sağlar.
Birden fazla kazanın sıralı çalıştığı kaskad sistemlerde her kazanın kendi pompası bulunur ve devrede olan kazan sayısı ihtiyaca göre değişir. Denge kabı, bu değişken kazan debisi ile tesisatın ihtiyaç duyduğu debiyi birbirinden ayırarak sistemin dengeli çalışmasına yardımcı olur.
