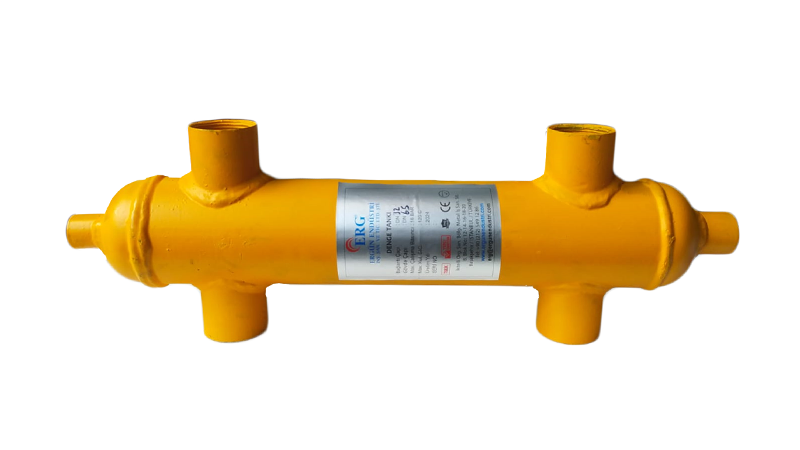

ERG Denge Kabı 5 inç Dişli 500 kW, ısıtma ve soğutma sistemlerinde ısı ve debinin dengelenmesi amacıyla kullanılan bir denge kabı modelidir. Mevcut ürün bilgilerine göre 430.000 kcal/h (500 kW) cihaz kapasitesine uygundur ve 5 inç dişli bağlantılıdır. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller denge kabı kategorimizde listelenir.
Teknik Veriler
Mevcut teknik tabloya göre ERG Denge Kabı 5 inç Dişli 500 kW için tank çapı (ØD) 250 mm, toplam yükseklik (H) 1050 mm'dir. Üst bağlantı ile tank tepesi arası (H1) 180 mm, bağlantılar arası (H2) 690 mm, manşonlu genişlik (KB/M) 400 mm, alt boşaltma bağlantısı (ØA) 3/4 inç'tir. İlgili tablo satırı 430.000 kcal/h (500 kW) kapasiteye karşılık gelir ve bağlantı ölçüsü 5 inç dişli olarak verilir.
- Cihaz kapasitesi: 430.000 kcal/h (500 kW)
- Bağlantı: 5 inç dişli
- Tank çapı (ØD): 250 mm
- Yükseklik (H): 1050 mm
- H1 / H2: 180 / 690 mm
- Genişlik (KB/M): 400 mm
- Alt boşaltma (ØA): 3/4 inç
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Çalışma Mantığı
Mevcut ürün bilgilerine göre denge kabı, ısıtma sistemlerinde soğumuş dönüş suyunu kazana girmeden önce kazandan tesisata giden sıcak suyla karıştırarak ısının artırılmasını sağlar. Dönüş ve gidiş suyu arasındaki sıcaklık farkının fazla olması kazan içinde ısı gerilimine ve kazan ömrünün kısalmasına yol açabileceğinden denge kabı kullanılır.
Bağlantı ve Kapasite
Flanşlı versiyon büyük çaplı çelik hatlarda, dişli versiyon ise daha küçük tesisatlarda tercih edilir. ERG Denge Kabı 5 inç Dişli 500 kW için komşu kapasiteler: 388 kW için 4 inç bağlantılı ve 200 mm tank çaplı model; 800 kW için 5 inç bağlantılı ve 300 mm tank çaplı model.
Pompa Seçimiyle İlişkisi
Denge kabı kullanılan sistemlerde kazan devresi ve tesisat devresi kendi pompalarıyla çalışır. Kazan tarafındaki pompa, kazanın ihtiyaç duyduğu debiyi; tesisat tarafındaki pompalar ise ısıtma devrelerinin ihtiyacını karşılayacak şekilde seçilir. Böylece bir devredeki debi değişikliği diğer devreyi etkilemez ve her pompa kendi çalışma noktasında verimli çalışır.
Birden fazla kazanın kaskad çalıştığı veya farklı debilere sahip çok sayıda ısıtma devresinin bulunduğu sistemlerde kazan devresi ile tesisat devresinin hidrolik olarak ayrılması gerekir. Aksi hâlde pompalar birbirini etkiler, bazı devrelere yeterli su gitmez ve kazandan geçen debi kontrolsüz değişir. Denge kabı bu iki devre arasında düşük dirençli bir bağlantı noktası oluşturarak pompaların bağımsız çalışmasını sağlar. Üretici bilgisine göre ERG, 2011 yılında çelik boru bağlantı parçaları imalatıyla ticari hayata başlamış, İstanbul İkitelli Organize Sanayi Bölgesi'nde üretim yapmaktadır. Ürün gamında denge tankı, hava ayırıcı, tortu ve pislik ayırıcı gibi seperatörler ile çelik boru ek parçaları bulunur.
