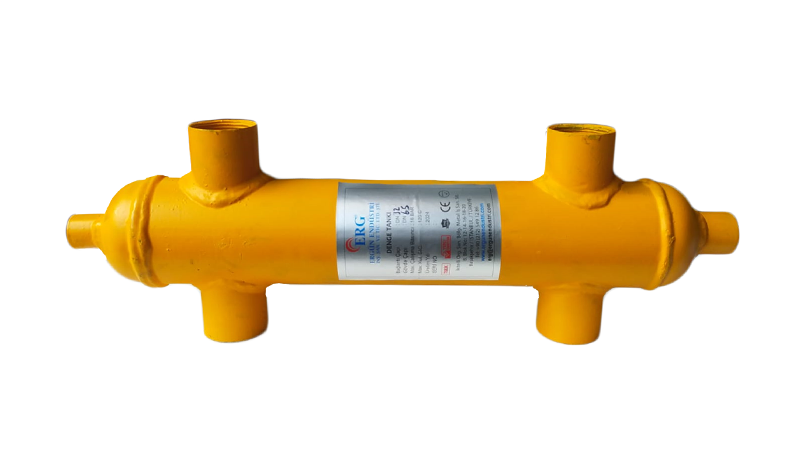

Kazan devresi ile tesisat devresi arasında hidrolik ayrım sağlayan ERG Denge Kabı 5 inç Dişli 800 kW, 800 kW kapasiteli sistemler için tasarlanmıştır. ERG bu modeli 300 mm tank çapıyla ve 5 inç dişli bağlantıyla üretir. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller denge kabı kategorimizde listelenir.
Teknik Veriler
Mevcut teknik tabloya göre ERG Denge Kabı 5 inç Dişli 800 kW için tank çapı (ØD) 300 mm, toplam yükseklik (H) 1100 mm'dir. Üst bağlantı ile tank tepesi arası (H1) 190 mm, bağlantılar arası (H2) 720 mm, manşonlu genişlik (KB/M) 480 mm, alt boşaltma bağlantısı (ØA) 3/4 inç'tir. İlgili tablo satırı 688.000 kcal/h (800 kW) kapasiteye karşılık gelir ve bağlantı ölçüsü 5 inç dişli olarak verilir.
- Cihaz kapasitesi: 688.000 kcal/h (800 kW)
- Bağlantı: 5 inç dişli
- Tank çapı (ØD): 300 mm
- Yükseklik (H): 1100 mm
- H1 / H2: 190 / 720 mm
- Genişlik (KB/M): 480 mm
- Alt boşaltma (ØA): 3/4 inç
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Malzeme ve Bağlantı
Mevcut bilgilere göre gövde karbon çeliği ST 37, iç plaka Ø6 mm delikli karbon çelik sac (ST 37) olarak üretilir. Bağlantı şekli flanşlı, kaynak boyunlu veya manşonlu olabilir; çalışma sıcaklığı 110 °C, çalışma basıncı 10 bar olarak verilir.
Bağlantı ve Kapasite
Flanşlı versiyon büyük çaplı çelik hatlarda, dişli versiyon ise daha küçük tesisatlarda tercih edilir. ERG Denge Kabı 5 inç Dişli 800 kW için komşu kapasiteler: 500 kW için 5 inç bağlantılı ve 250 mm tank çaplı model; 872 kW için 6 inç bağlantılı ve 300 mm tank çaplı model.
Montaj Önerileri
Denge kabı dik konumda monte edilir; üst bölümde toplanan havanın alınabilmesi için üst manşona otomatik hava purjörü, alt bölümde biriken tortunun tahliyesi için alttaki bağlantıya boşaltma vanası takılması önerilir. Kazan tarafı ve tesisat tarafı bağlantılarının doğru eşleştirilmesi, sıcak ve soğuk suyun beklenen şekilde karışması için önemlidir.
Denge kabı kazan dairesinde sıcak suyun geçtiği bir eleman olduğundan yüzeyinden ısı kaybı olur. Kabın uygun bir yalıtım malzemesiyle kaplanması, ısı kaybını azaltarak verimi artırır ve kazan dairesinin gereksiz ısınmasını önler. Soğutma sistemlerinde ise yalıtım, yüzeyde yoğuşma oluşmasını engeller. ERG; TSE ve GAZMER onaylarına, TSEK belgelerine ve ISO 9001 sertifikasına sahip bir çelik boru bağlantı parçaları üreticisidir. Firma, standart ürünlerinin yanı sıra müşterilerin özel ölçü taleplerine göre de imalat yapmaktadır.
