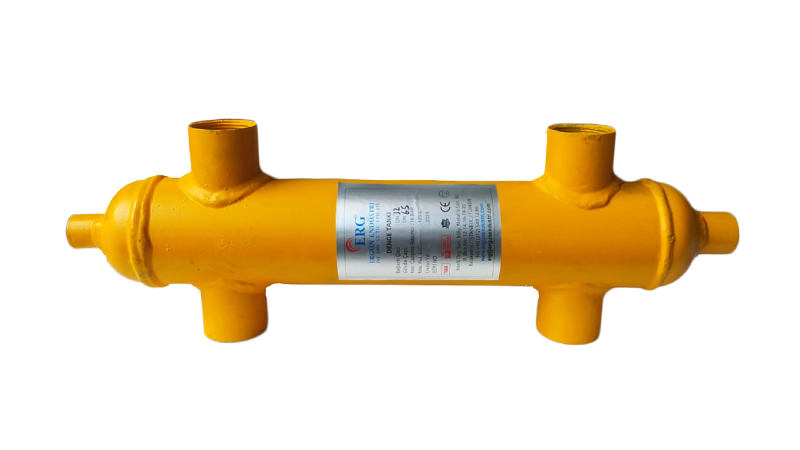

Birden fazla pompalı devrenin bulunduğu kazan dairelerinde debileri birbirinden bağımsız hâle getirmek için kullanılan ERG Denge Kabı 6 inç Dişli 1300 kW, 350 mm tank çapına sahiptir. Ürün 1300 kW kapasite için seçilir. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller denge kabı kategorimizde listelenir.
Teknik Veriler
Mevcut teknik tabloya göre ERG Denge Kabı 6 inç Dişli 1300 kW için tank çapı (ØD) 350 mm, toplam yükseklik (H) 1400 mm'dir. Üst bağlantı ile tank tepesi arası (H1) 220 mm, bağlantılar arası (H2) 960 mm, manşonlu genişlik (KB/M) 510 mm, alt boşaltma bağlantısı (ØA) 3/4 inç'tir. İlgili tablo satırı 1.118.000 kcal/h (1300 kW) kapasiteye karşılık gelir ve bağlantı ölçüsü 6 inç dişli olarak verilir.
- Cihaz kapasitesi: 1.118.000 kcal/h (1300 kW)
- Bağlantı: 6 inç dişli
- Tank çapı (ØD): 350 mm
- Yükseklik (H): 1400 mm
- H1 / H2: 220 / 960 mm
- Genişlik (KB/M): 510 mm
- Alt boşaltma (ØA): 3/4 inç
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Enerji Tasarrufu ve Kazan Ömrü
Ürün bilgilerinde ısı dengelenmesinin kazanda enerji tasarrufu sağladığı belirtilir. Kazana giren suyun sıcaklığının yükseltilmesi, ani sıcaklık değişimlerinden kaynaklanan gerilimleri azaltır. Denge kabı soğutma sistemlerinde de ters mantıkla çalışarak kullanılabilir.
Kapasite Karşılaştırması
Mevcut tabloda ERG Denge Kabı 6 inç Dişli 1300 kW ile komşu kapasiteler karşılaştırıldığında: 872 kW için 6 inç bağlantılı ve 300 mm tank çaplı model ve 1744 kW için 8 inç bağlantılı ve 400 mm tank çaplı model bulunur. Kapasite seçimi, sisteme bağlı kazanların toplam gücüne göre yapılmalıdır.
Pompa Seçimiyle İlişkisi
Denge kabı kullanılan sistemlerde kazan devresi ve tesisat devresi kendi pompalarıyla çalışır. Kazan tarafındaki pompa, kazanın ihtiyaç duyduğu debiyi; tesisat tarafındaki pompalar ise ısıtma devrelerinin ihtiyacını karşılayacak şekilde seçilir. Böylece bir devredeki debi değişikliği diğer devreyi etkilemez ve her pompa kendi çalışma noktasında verimli çalışır.
Birden fazla kazanın sıralı çalıştığı kaskad sistemlerde her kazanın kendi pompası bulunur ve devrede olan kazan sayısı ihtiyaca göre değişir. Denge kabı, bu değişken kazan debisi ile tesisatın ihtiyaç duyduğu debiyi birbirinden ayırarak sistemin dengeli çalışmasına yardımcı olur.
