Kazan devresi ile tesisat devresi arasında hidrolik ayrım sağlayan ERG Denge Kabı DN50 Flanşlı 86 kW, 86 kW kapasiteli sistemler için tasarlanmıştır. ERG bu modeli 100 mm tank çapıyla ve DN50 (2 inç) flanşlı bağlantıyla üretir. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller denge kabı kategorimizde listelenir.
Ölçüler ve Teknik Değerler

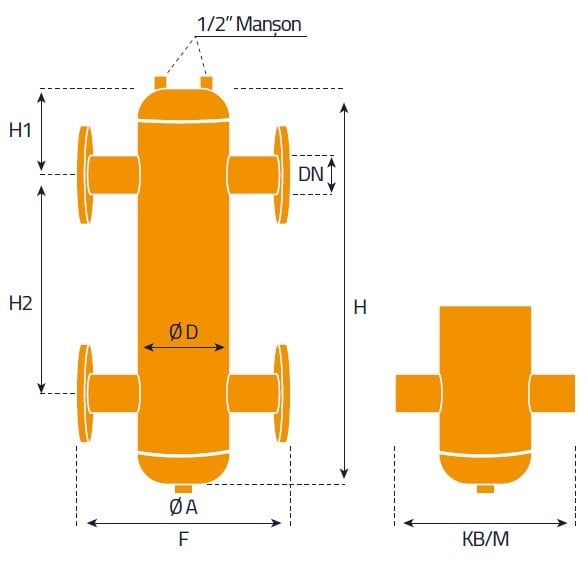

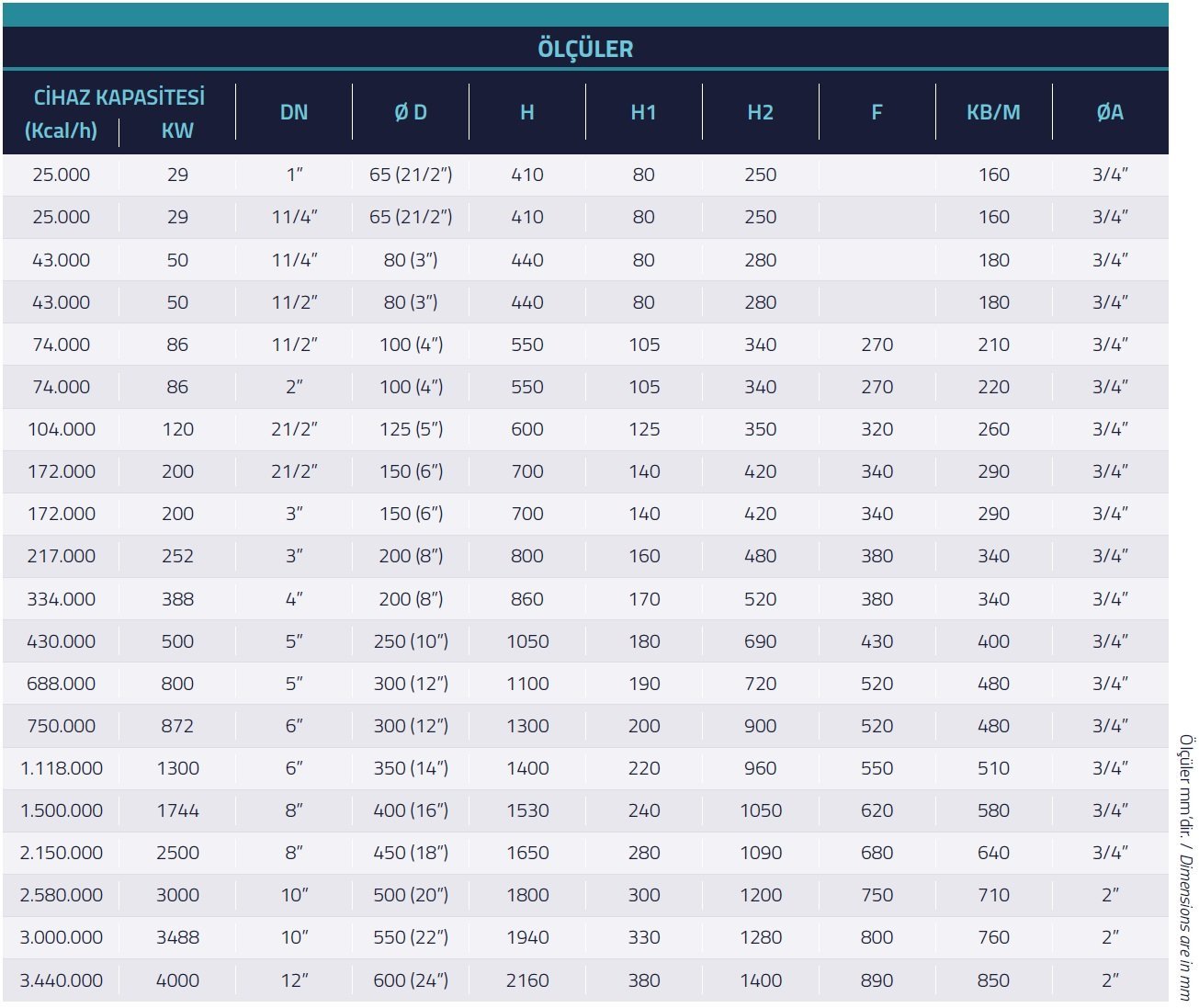

Tablodaki ölçülere göre ERG Denge Kabı DN50 Flanşlı 86 kW modelinde yükseklik 550 mm, tank çapı 100 mm'dir. Üst bağlantı ile tank tepesi arası (H1) 105 mm, bağlantılar arası (H2) 340 mm, flanşlı genişlik (F) 270 mm, alt boşaltma bağlantısı (ØA) 3/4 inç'tir. İlgili tablo satırı 74.000 kcal/h (86 kW) kapasiteye karşılık gelir ve bağlantı ölçüsü DN50 (2 inç) flanşlı olarak verilir.
- Cihaz kapasitesi: 74.000 kcal/h (86 kW)
- Bağlantı: DN50 (2 inç) flanşlı
- Tank çapı (ØD): 100 mm
- Yükseklik (H): 550 mm
- H1 / H2: 105 / 340 mm
- Flanşlı genişlik (F): 270 mm
- Alt boşaltma (ØA): 3/4 inç
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Enerji Tasarrufu ve Kazan Ömrü
Ürün bilgilerinde ısı dengelenmesinin kazanda enerji tasarrufu sağladığı belirtilir. Kazana giren suyun sıcaklığının yükseltilmesi, ani sıcaklık değişimlerinden kaynaklanan gerilimleri azaltır. Denge kabı soğutma sistemlerinde de ters mantıkla çalışarak kullanılabilir.
Serideki Yakın Modeller
ERG Denge Kabı DN50 Flanşlı 86 kW, 74.000 kcal/h kapasiteye karşılık gelir. Serideki yakın seçenekler 86 kW için 1 1/2 inç bağlantılı ve 100 mm tank çaplı model; 120 kW için 2 1/2 inç bağlantılı ve 125 mm tank çaplı model olarak listelenir.
Soğutma Sistemlerinde Kullanım
Denge kabı yalnızca ısıtmada değil, soğutma sistemlerinde de kullanılır. Bu durumda çiller devresi ile fan coil veya klima santrali devreleri arasında hidrolik ayrım sağlar. Soğuk su ile çalışan sistemlerde yüzeyde yoğuşma oluşmaması için kabın ve bağlantı borularının buhar kesici yalıtımla kaplanması gerekir.
Birden fazla kazanın kaskad çalıştığı veya farklı debilere sahip çok sayıda ısıtma devresinin bulunduğu sistemlerde kazan devresi ile tesisat devresinin hidrolik olarak ayrılması gerekir. Aksi hâlde pompalar birbirini etkiler, bazı devrelere yeterli su gitmez ve kazandan geçen debi kontrolsüz değişir. Denge kabı bu iki devre arasında düşük dirençli bir bağlantı noktası oluşturarak pompaların bağımsız çalışmasını sağlar. ERG; TSE ve GAZMER onaylarına, TSEK belgelerine ve ISO 9001 sertifikasına sahip bir çelik boru bağlantı parçaları üreticisidir. Firma, standart ürünlerinin yanı sıra müşterilerin özel ölçü taleplerine göre de imalat yapmaktadır.
