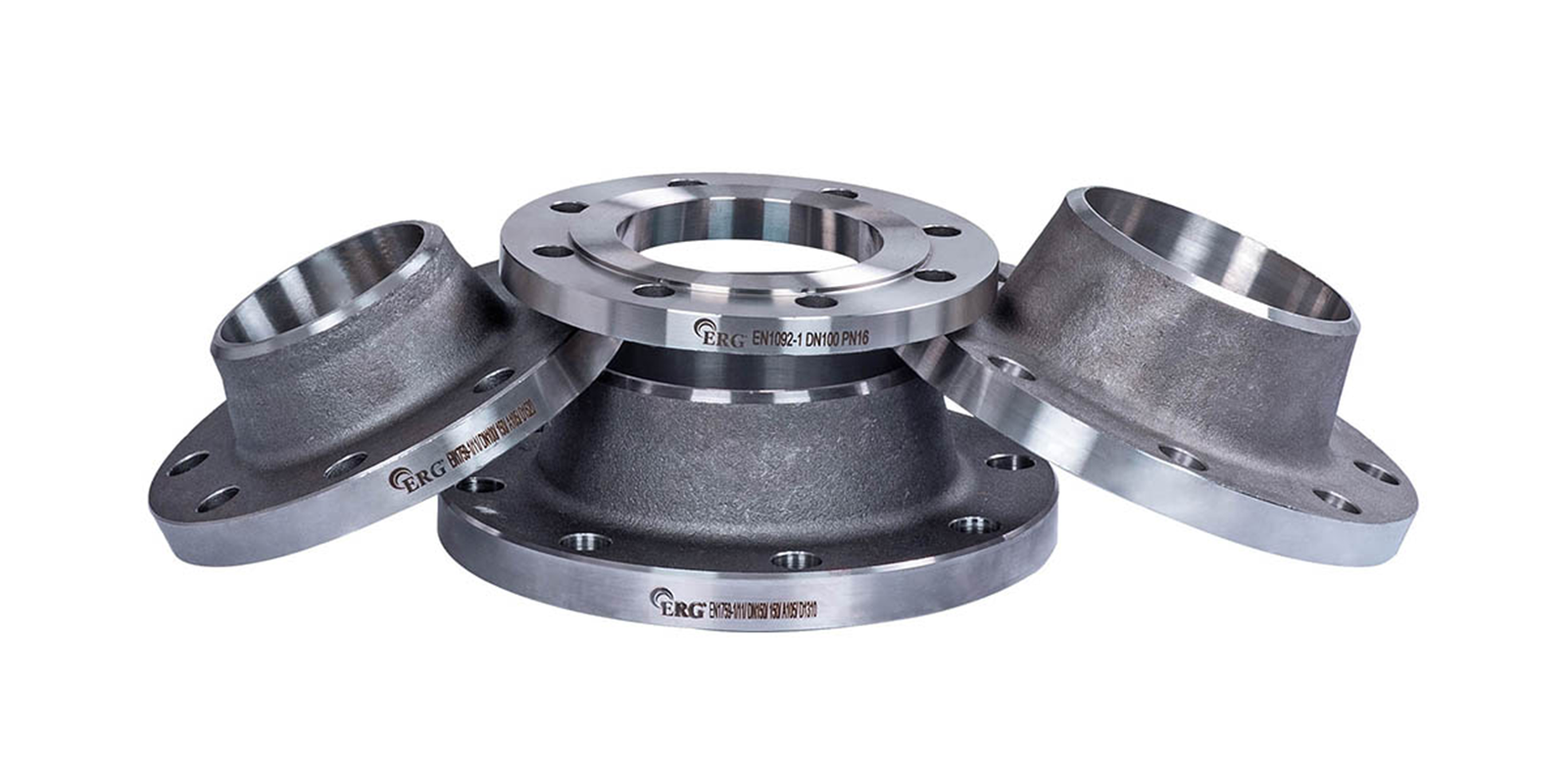

ERG DN125 Kaynak Boyunlu Flanş PN16; ısıtma, su ve endüstriyel hatlarda kullanılan DN125 ölçüsünde bir kaynak boyunlu flanş ürünüdür. Kaynak boyunlu flanşın boyun kısmı boruya alın kaynağıyla birleştirilir; konik geçiş, flanş ile boru arasındaki gerilmenin dengeli dağılmasına yardımcı olur. Kaynak boyunlu, düz ve kör flanşların diğer ölçüleri çelik boru bağlantı parçaları kategorimizde listelenir. Parça ERG tarafından üretilir.
Teknik Özellikler
Mevcut DIN 2633 tablosunda DN125 için flanş dış çapı 250 mm, cıvata dairesi 210 mm ve ağırlık 6,30 kg olarak verilir. ERG DN125 Kaynak Boyunlu Flanş PN16 seçilirken bu değerler hattın ölçüleriyle karşılaştırılmalıdır.
- Anma ölçüsü: DN125, PN16 (DIN 2633)
- Boru çapı: 133 / 139,7 mm
- Flanş dış çapı (D): 250 mm; kalınlık (b): 22 mm
- Cıvata dairesi (k): 210 mm; boyun yüksekliği (h1): 55 mm
- Cıvata: 8 x M16 (delik çapı 18 mm)
- Ağırlık: 6,30 kg
Ne İşe Yarar?: Mevcut ürün bilgilerine göre kaynak boyunlu flanş, konik boyun yapısı sayesinde gerilimi azaltarak uzun ömürlü bir bağlantı sağlar ve yüksek basınç ile sıcaklığa dayanıklı bağlantılar için kullanılır.
Flanş Türleri
Tesisatlarda düz, kaynak boyunlu, kör, dişli ve borulu gibi farklı flanş türleri kullanılır. Flanş tipi, bağlantının biçimine ve hattın koşullarına göre belirlenir; kaynak boyunlu flanş yüksek gerilmeli hatlar için, düz flanş genel tesisat için, kör flanş hat sonu için, dişli flanş ise kaynak yapılamayan yerler için uygundur.
Flanşların Hizalanması: Birleşecek iki flanşın yüzeyleri birbirine paralel durmalı ve aynı eksende buluşmalıdır. Eksen kaçıklığını cıvata sıkarak gidermeye çalışmak boruda gerilme yaratır, bu da ilerleyen dönemde sızıntı olarak geri döner. Boru destekleri montajdan önce yerine konursa flanşlar zorlanmadan karşı karşıya gelir.
Basınç Testinde Kör Flanş Kullanımı
Yeni kurulan bir hattın bölümler hâlinde basınç testine tabi tutulması gerektiğinde, test edilecek bölümün uçları geçici olarak kör flanşlarla kapatılabilir. Test bitince kör flanş çıkarılır ve hat sistemin geri kalanına bağlanır. Büyük tesislerde bu sayede sistem bölüm bölüm devreye alınabilir.
ERG, üretime İstanbul İkitelli'de 1200 m²'lik bir alanda başlamış; kapasitesi ve ürün sayısı arttıkça 3000 m²'lik tesisine geçmiştir. Ürünleri başta iklimlendirme olmak üzere farklı tesisat alanlarında kullanılır. ERG DN125 Kaynak Boyunlu Flanş PN16, bu üretim altyapısının ürünlerinden biridir.
