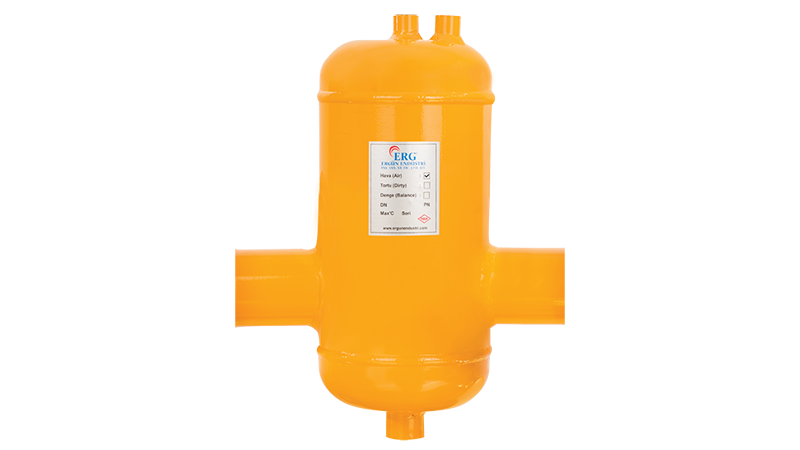

Mikro kabarcıkları sistemden uzaklaştırarak tesisat elemanlarını koruyan ERG Hava Ayırıcı 1 inç Dişli, 88,9 mm tank çapına ve 1 inç dişli bağlantıya sahiptir. Üretici ERG, denge tankı, hava ayırıcı ve tortu ayırıcı gibi tesisat ekipmanları üretmektedir. Diğer modeller hava ayırıcı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
Tablodaki ölçülere göre ERG Hava Ayırıcı 1 inç Dişli modelinde yükseklik 260 mm, tank çapı 88,9 mm'dir. Bağlantı ekseni ile tank tepesi arası (H1) 80 mm, manşonlu genişlik (KB/M) 180 mm, alt bağlantı (ØA) 1 inç'tir. Bu değerler 1 inç dişli bağlantılı model için ölçü tablosunda verilen değerlerdir; montaj planlamasında esas alınmalıdır.
- Bağlantı: 1 inç dişli
- Tank çapı (ØD): 88,9 mm
- Yükseklik (H): 260 mm
- H1: 80 mm
- Genişlik (KB/M): 180 mm
- Alt bağlantı (ØA): 1 inç
- Gövde: karbon çeliği ST 37; iç plaka: paslanmaz çelik
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Malzeme ve Çalışma Koşulları
Mevcut ürün bilgilerine göre hava ayırıcının gövdesi karbon çeliği ST 37, iç plakası paslanmaz çeliktir. Bağlantı şekli flanşlı, kaynak boyunlu veya manşonlu olabilir; çalışma sıcaklığı 110 °C, çalışma basıncı 10 bar olarak verilir.
Serideki Seçenekler
ERG bu ürünü dişli (1 - 12 inç) ve flanşlı (DN40 - DN300) seçeneklerle sunar. 1 inç ölçüdeki ERG Hava Ayırıcı 1 inç Dişli için yakın seçenekler: 260 mm yüksekliğindeki 1 1/4 inç model (ØD 88,9 mm).
Dişli Bağlantının Avantajları
Dişli (manşonlu) bağlantılar, küçük ve orta çaplı tesisatlarda hızlı ve pratik montaj imkânı sunar. Ek bir flanş veya kaynak işlemi gerektirmediğinden kurulum süresi kısalır. Dişlerde uygun sızdırmazlık malzemesinin doğru miktarda kullanılması uzun süreli sızdırmazlık için önemlidir.
Montaj ve Bakım
Hava ayırıcı dik konumda monte edilir ve üst bağlantısına otomatik hava purjörü takılır. İlk dolum sonrasında sistem birkaç kez kontrol edilmeli, hava atıldıkça düşen basınç tamamlanmalıdır. Alt bölümde biriken tortu varsa boşaltma bağlantısından tahliye edilebilir.
Hava ayırıcının bağlantı çapı, takılacağı ana hattın çapıyla aynı seçilir. Çapın küçültülmesi akış hızını artırarak ayırma verimini düşürür. Flanşlı modeller büyük çaplı çelik hatlarda, dişli modeller ise küçük ve orta ölçekli tesisatlarda tercih edilir.
