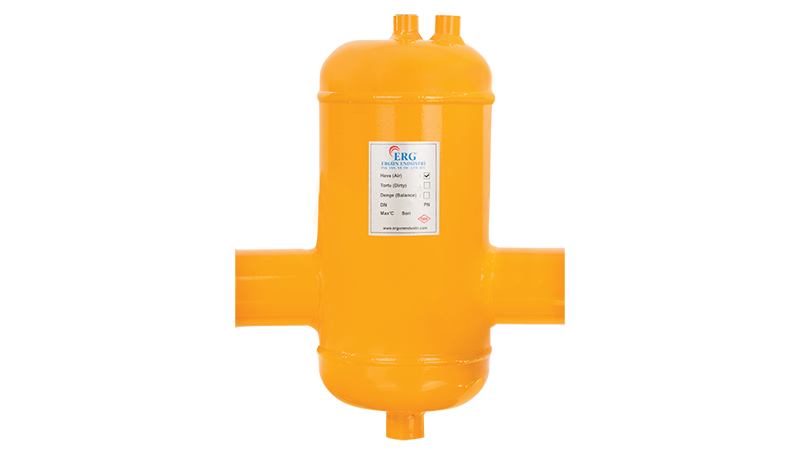

Tesisattaki havanın neden olduğu aşınma, titreşim, gürültü ve verim kaybını azaltmak için kullanılan ERG Hava Ayırıcı 10 inç Dişli, 10 inç dişli bağlantılıdır. Mevcut ürün bilgilerine göre tank çapı 457,2 mm'dir. ERG bu ürünü çelik boru bağlantı parçaları ve seperatörlerden oluşan ürün gamında sunar. Diğer modeller hava ayırıcı kategorimizde listelenir.
Teknik Özellikler
ERG Hava Ayırıcı 10 inç Dişli 1000 mm yüksekliğe ve 457,2 mm tank çapına sahiptir. Bağlantı ekseni ile tank tepesi arası (H1) 300 mm, manşonlu genişlik (KB/M) 640 mm, alt bağlantı (ØA) 1 inç'tir. Bu değerler 10 inç dişli bağlantılı model için ölçü tablosunda verilen değerlerdir; montaj planlamasında esas alınmalıdır.
- Bağlantı: 10 inç dişli
- Tank çapı (ØD): 457,2 mm
- Yükseklik (H): 1000 mm
- H1: 300 mm
- Genişlik (KB/M): 640 mm
- Alt bağlantı (ØA): 1 inç
- Gövde: karbon çeliği ST 37; iç plaka: paslanmaz çelik
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Malzeme ve Çalışma Koşulları
Mevcut ürün bilgilerine göre hava ayırıcının gövdesi karbon çeliği ST 37, iç plakası paslanmaz çeliktir. Bağlantı şekli flanşlı, kaynak boyunlu veya manşonlu olabilir; çalışma sıcaklığı 110 °C, çalışma basıncı 10 bar olarak verilir.
Serideki Seçenekler
ERG bu ürünü dişli (1 - 12 inç) ve flanşlı (DN40 - DN300) seçeneklerle sunar. 10 inç ölçüdeki ERG Hava Ayırıcı 10 inç Dişli için yakın seçenekler: 800 mm yüksekliğindeki 8 inç model (ØD 406,4 mm); 1200 mm yüksekliğindeki 12 inç model (ØD 508,0 mm).
Küçük ve Orta Ölçekli Tesisatlar
Dişli bağlantılı modeller; konut, küçük işyeri ve orta ölçekli kazan dairelerinde yaygın olarak kullanılır. Bu tesisatlarda boru çapları genellikle dişli bağlantıya uygundur ve montaj hızlı tamamlanır.
Tesisattaki Hava Neden Sorun Olur?
Isıtma ve soğutma devrelerindeki hava, radyatörlerin üst kısmının ısınmamasına, borularda gürültüye ve pompalarda kavitasyona yol açar. Sudaki çözünmüş oksijen ise çelik bileşenlerde korozyonu hızlandırır. Bu nedenle özellikle büyük tesisatlarda havanın ana hatta sürekli olarak ayrılması önemlidir.
Soğuk su devrelerinde de hava sorunları görülür; fan coil ve klima santrali serpantinlerinde hava cepleri ısı transferini azaltır. Hava ayırıcının çiller dönüş hattına yerleştirilmesi, havanın ana hatta tutulmasını sağlar. Soğuk hatlarda yoğuşmayı önlemek için ayırıcının yalıtılması gerekir.
