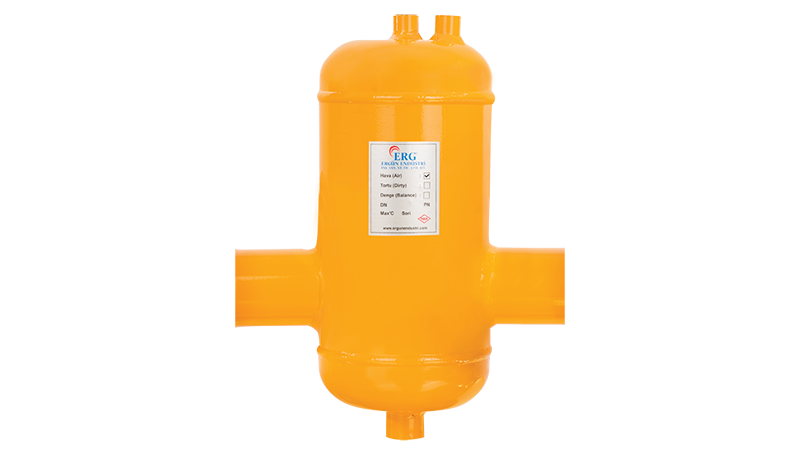

ERG Hava Ayırıcı 1 1/2 inç Dişli, ısıtma sistemlerinde kazana en yakın gidiş hattına, soğutma sistemlerinde ise çillere en yakın dönüş hattına uygulanan bir hava ayırıcıdır. Bağlantı ölçüsü 1 1/2 inç dişli, tank çapı 114,3 mm'dir. Üretici ERG, denge tankı, hava ayırıcı ve tortu ayırıcı gibi tesisat ekipmanları üretmektedir. Diğer modeller hava ayırıcı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
Teknik tablodaki değerler şöyledir: tank çapı 114,3 mm, yükseklik 300 mm. Bağlantı ekseni ile tank tepesi arası (H1) 105 mm, manşonlu genişlik (KB/M) 210 mm, alt bağlantı (ØA) 1 inç'tir. Ölçüler milimetre cinsindendir. Bu değerler 1 1/2 inç dişli bağlantılı model için ölçü tablosunda verilen değerlerdir; montaj planlamasında esas alınmalıdır.
- Bağlantı: 1 1/2 inç dişli
- Tank çapı (ØD): 114,3 mm
- Yükseklik (H): 300 mm
- H1: 105 mm
- Genişlik (KB/M): 210 mm
- Alt bağlantı (ØA): 1 inç
- Gövde: karbon çeliği ST 37; iç plaka: paslanmaz çelik
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Doğru Montaj Noktası
Ürün bilgilerine göre hava ayırıcı, ısıtma sistemlerinde kazana en yakın gidiş hattında ve debinin en az olduğu bir noktaya uygulanmalıdır. Soğutma sistemlerinde ise çillere en yakın dönüş hattında, yine debinin en az olduğu bölgeye takılması gerekir.
Çap Seçimi
ERG Hava Ayırıcı 1 1/2 inç Dişli, 1 1/2 inç hatlar içindir. Mevcut tabloya göre 88,9 mm tank çaplı 1 1/4 inç versiyon (260 mm boy) ve 168,3 mm tank çaplı 2 inç versiyon (400 mm boy)dır. Çap seçimi takılacak hattın çapına göre yapılmalıdır.
Küçük ve Orta Ölçekli Tesisatlar
Dişli bağlantılı modeller; konut, küçük işyeri ve orta ölçekli kazan dairelerinde yaygın olarak kullanılır. Bu tesisatlarda boru çapları genellikle dişli bağlantıya uygundur ve montaj hızlı tamamlanır.
Tesisattaki Hava Neden Sorun Olur?
Isıtma ve soğutma devrelerindeki hava, radyatörlerin üst kısmının ısınmamasına, borularda gürültüye ve pompalarda kavitasyona yol açar. Sudaki çözünmüş oksijen ise çelik bileşenlerde korozyonu hızlandırır. Bu nedenle özellikle büyük tesisatlarda havanın ana hatta sürekli olarak ayrılması önemlidir.
Otomatik purjör, belirli bir noktada toplanmış havayı dışarı atar. Hava ayırıcı ise akış içindeki mikro kabarcıkları sudan ayırarak üst bölümde toplar ve bağlı hava atma elemanı aracılığıyla tahliye eder. Büyük sistemlerde ana hatta hava ayırıcı, uç noktalarda purjör kullanılması etkili bir çözümdür. Üretici bilgisine göre ERG, 2011 yılında çelik boru bağlantı parçaları imalatıyla ticari hayata başlamış, İstanbul İkitelli Organize Sanayi Bölgesi'nde üretim yapmaktadır. Ürün gamında denge tankı, hava ayırıcı, tortu ve pislik ayırıcı gibi seperatörler ile çelik boru ek parçaları bulunur.
