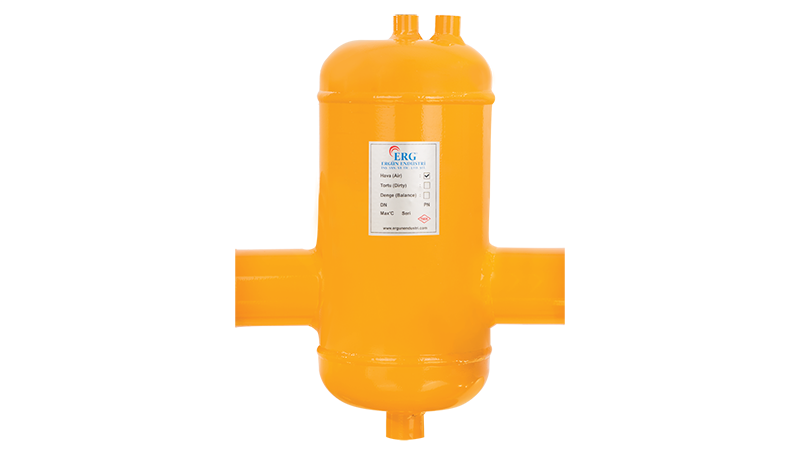

Tesisattaki havanın neden olduğu aşınma, titreşim, gürültü ve verim kaybını azaltmak için kullanılan ERG Hava Ayırıcı 1 1/4 inç Dişli, 1 1/4 inç dişli bağlantılıdır. Mevcut ürün bilgilerine göre tank çapı 88,9 mm'dir. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller hava ayırıcı kategorimizde listelenir.
Teknik Veriler
Ürünün ölçü tablosunda tank çapı 88,9 mm, gövde yüksekliği 260 mm olarak listelenir. Bağlantı ekseni ile tank tepesi arası (H1) 80 mm, manşonlu genişlik (KB/M) 180 mm, alt bağlantı (ØA) 1 inç'tir. Bu değerler 1 1/4 inç dişli bağlantılı model için ölçü tablosunda verilen değerlerdir; montaj planlamasında esas alınmalıdır.
- Bağlantı: 1 1/4 inç dişli
- Tank çapı (ØD): 88,9 mm
- Yükseklik (H): 260 mm
- H1: 80 mm
- Genişlik (KB/M): 180 mm
- Alt bağlantı (ØA): 1 inç
- Gövde: karbon çeliği ST 37; iç plaka: paslanmaz çelik
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Sürekli Hava Ayırma
Hava ayırıcı, sistem çalışırken sudaki mikro ölçekli havayı sürekli olarak ayrıştırır. Mevcut bilgilerde bu havanın tesisat elemanlarında aşınma, titreşim, gürültü ve verim kaybına neden olduğu belirtilir; havanın uzaklaştırılması bu sorunları azaltır.
Çap Seçimi
ERG Hava Ayırıcı 1 1/4 inç Dişli, 1 1/4 inç hatlar içindir. Mevcut tabloya göre 88,9 mm tank çaplı 1 inç versiyon (260 mm boy) ve 114,3 mm tank çaplı 1 1/2 inç versiyon (300 mm boy)dır. Çap seçimi takılacak hattın çapına göre yapılmalıdır.
Dişli Montajda Dikkat
Dişli bağlantılarda aşırı sıkma diş hasarına ve çatlamaya yol açabilir. Bağlantılar uygun anahtarla ve kontrollü şekilde sıkılmalı, montaj sonrası sistem basınç testine tabi tutulmalıdır. Cihazın bakım için sökülebilmesi amacıyla girişe ve çıkışa rakor ve kesme vanası konulması önerilir.
İlk Dolumdan Sonra
Yeni doldurulan bir tesisatta suyun içinde çok miktarda çözünmüş hava bulunur. Sistem ısındıkça bu hava kabarcık hâline gelir ve hava ayırıcıda toplanır. İlk günlerde hava atma elemanı daha sık çalışır, sistem basıncı da düşebilir. Bu dönemde basıncın düzenli olarak kontrol edilip tamamlanması önerilir.
Soğuk su devrelerinde de hava sorunları görülür; fan coil ve klima santrali serpantinlerinde hava cepleri ısı transferini azaltır. Hava ayırıcının çiller dönüş hattına yerleştirilmesi, havanın ana hatta tutulmasını sağlar. Soğuk hatlarda yoğuşmayı önlemek için ayırıcının yalıtılması gerekir.
