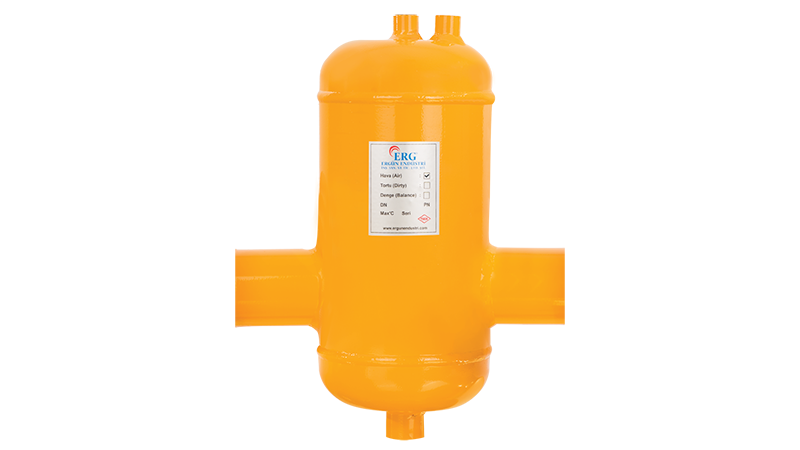

Mikro kabarcıkları sistemden uzaklaştırarak tesisat elemanlarını koruyan ERG Hava Ayırıcı 12 inç Dişli, 508,0 mm tank çapına ve 12 inç dişli bağlantıya sahiptir. Üretici ERG, denge tankı, hava ayırıcı ve tortu ayırıcı gibi tesisat ekipmanları üretmektedir. Diğer modeller hava ayırıcı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
Tablodaki ölçülere göre ERG Hava Ayırıcı 12 inç Dişli modelinde yükseklik 1200 mm, tank çapı 508,0 mm'dir. Bağlantı ekseni ile tank tepesi arası (H1) 320 mm, manşonlu genişlik (KB/M) 710 mm, alt bağlantı (ØA) 1 inç'tir. Bu değerler 12 inç dişli bağlantılı model için ölçü tablosunda verilen değerlerdir; montaj planlamasında esas alınmalıdır.
- Bağlantı: 12 inç dişli
- Tank çapı (ØD): 508,0 mm
- Yükseklik (H): 1200 mm
- H1: 320 mm
- Genişlik (KB/M): 710 mm
- Alt bağlantı (ØA): 1 inç
- Gövde: karbon çeliği ST 37; iç plaka: paslanmaz çelik
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Doğru Montaj Noktası
Ürün bilgilerine göre hava ayırıcı, ısıtma sistemlerinde kazana en yakın gidiş hattında ve debinin en az olduğu bir noktaya uygulanmalıdır. Soğutma sistemlerinde ise çillere en yakın dönüş hattında, yine debinin en az olduğu bölgeye takılması gerekir.
Çap Seçimi
ERG Hava Ayırıcı 12 inç Dişli, 12 inç hatlar içindir. Mevcut tabloya göre 457,2 mm tank çaplı 10 inç versiyon (1000 mm boy)dır. Çap seçimi takılacak hattın çapına göre yapılmalıdır.
Dişli Montajda Dikkat
Dişli bağlantılarda aşırı sıkma diş hasarına ve çatlamaya yol açabilir. Bağlantılar uygun anahtarla ve kontrollü şekilde sıkılmalı, montaj sonrası sistem basınç testine tabi tutulmalıdır. Cihazın bakım için sökülebilmesi amacıyla girişe ve çıkışa rakor ve kesme vanası konulması önerilir.
Montaj ve Bakım
Hava ayırıcı dik konumda monte edilir ve üst bağlantısına otomatik hava purjörü takılır. İlk dolum sonrasında sistem birkaç kez kontrol edilmeli, hava atıldıkça düşen basınç tamamlanmalıdır. Alt bölümde biriken tortu varsa boşaltma bağlantısından tahliye edilebilir.
Havalı su ile çalışan pompalarda kavitasyon, çarkın aşınmasına ve gürültüye neden olur. Eşanjörlerde ise hava cepleri ısı transfer yüzeyini azaltır. Sürekli çalışan bir hava ayırıcı, bu ekipmanların daha uzun ömürlü ve verimli çalışmasına yardımcı olur. ERG; TSE ve GAZMER onaylarına, TSEK belgelerine ve ISO 9001 sertifikasına sahip bir çelik boru bağlantı parçaları üreticisidir. Firma, standart ürünlerinin yanı sıra müşterilerin özel ölçü taleplerine göre de imalat yapmaktadır.
