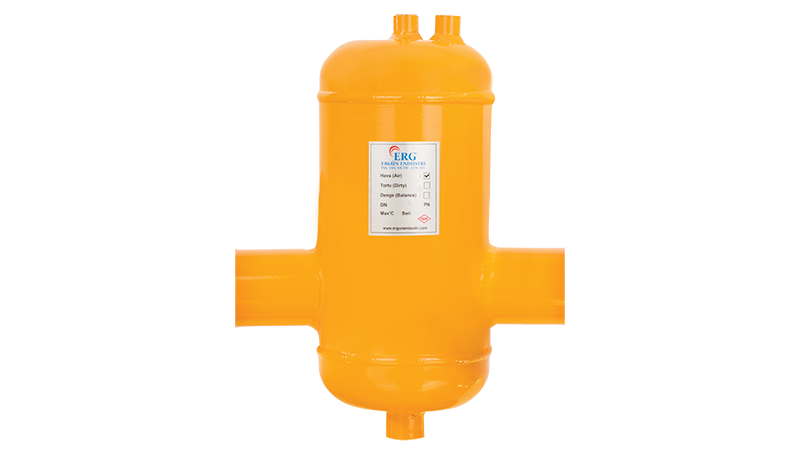

Mikro kabarcıkları sistemden uzaklaştırarak tesisat elemanlarını koruyan ERG Hava Ayırıcı 2 1/2 inç Dişli, 168,3 mm tank çapına ve 2 1/2 inç dişli bağlantıya sahiptir. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller hava ayırıcı kategorimizde listelenir.
Teknik Veriler
Mevcut teknik tabloya göre ERG Hava Ayırıcı 2 1/2 inç Dişli için tank çapı (ØD) 168,3 mm, toplam yükseklik (H) 400 mm'dir. Bağlantı ekseni ile tank tepesi arası (H1) 140 mm, manşonlu genişlik (KB/M) 290 mm, alt bağlantı (ØA) 1 inç'tir. Bu değerler 2 1/2 inç dişli bağlantılı model için ölçü tablosunda verilen değerlerdir; montaj planlamasında esas alınmalıdır.
- Bağlantı: 2 1/2 inç dişli
- Tank çapı (ØD): 168,3 mm
- Yükseklik (H): 400 mm
- H1: 140 mm
- Genişlik (KB/M): 290 mm
- Alt bağlantı (ØA): 1 inç
- Gövde: karbon çeliği ST 37; iç plaka: paslanmaz çelik
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Malzeme ve Çalışma Koşulları
Mevcut ürün bilgilerine göre hava ayırıcının gövdesi karbon çeliği ST 37, iç plakası paslanmaz çeliktir. Bağlantı şekli flanşlı, kaynak boyunlu veya manşonlu olabilir; çalışma sıcaklığı 110 °C, çalışma basıncı 10 bar olarak verilir.
Ölçü Karşılaştırması
Serideki yakın ölçüler karşılaştırıldığında 2 inç model 168,3 mm tank çapı ve 400 mm yükseklikte, 3 inç model 219,1 mm tank çapı ve 500 mm yükseklikte olarak verilir. ERG Hava Ayırıcı 2 1/2 inç Dişli {d['tank']} mm tank çapı ve {d['H']} mm yükseklikle bu ölçüler arasında yer alır.
Dişli Montajda Dikkat
Dişli bağlantılarda aşırı sıkma diş hasarına ve çatlamaya yol açabilir. Bağlantılar uygun anahtarla ve kontrollü şekilde sıkılmalı, montaj sonrası sistem basınç testine tabi tutulmalıdır. Cihazın bakım için sökülebilmesi amacıyla girişe ve çıkışa rakor ve kesme vanası konulması önerilir.
Pompa ve Eşanjör Koruma
Havalı su ile çalışan pompalarda kavitasyon, çarkın aşınmasına ve gürültüye neden olur. Eşanjörlerde ise hava cepleri ısı transfer yüzeyini azaltır. Sürekli çalışan bir hava ayırıcı, bu ekipmanların daha uzun ömürlü ve verimli çalışmasına yardımcı olur.
Isıtma ve soğutma devrelerindeki hava, radyatörlerin üst kısmının ısınmamasına, borularda gürültüye ve pompalarda kavitasyona yol açar. Sudaki çözünmüş oksijen ise çelik bileşenlerde korozyonu hızlandırır. Bu nedenle özellikle büyük tesisatlarda havanın ana hatta sürekli olarak ayrılması önemlidir.
