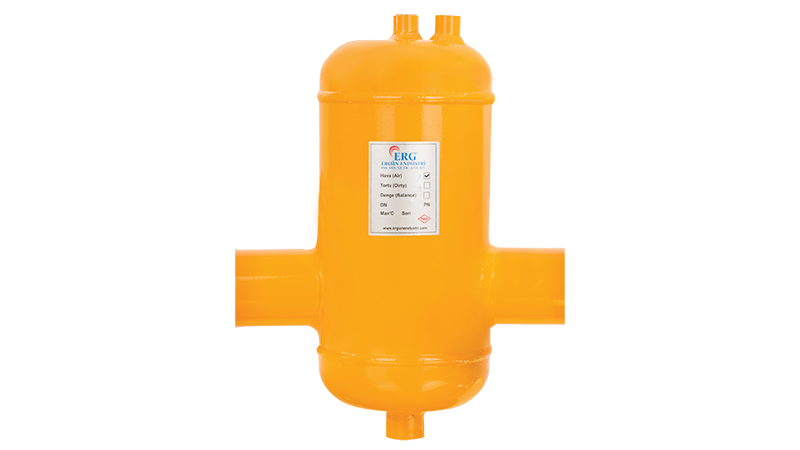

Mikro kabarcıkları sistemden uzaklaştırarak tesisat elemanlarını koruyan ERG Hava Ayırıcı 3 inç Dişli, 219,1 mm tank çapına ve 3 inç dişli bağlantıya sahiptir. ERG bu ürünü çelik boru bağlantı parçaları ve seperatörlerden oluşan ürün gamında sunar. Diğer modeller hava ayırıcı kategorimizde listelenir.
Teknik Veriler
Mevcut teknik tabloya göre ERG Hava Ayırıcı 3 inç Dişli için tank çapı (ØD) 219,1 mm, toplam yükseklik (H) 500 mm'dir. Bağlantı ekseni ile tank tepesi arası (H1) 160 mm, manşonlu genişlik (KB/M) 340 mm, alt bağlantı (ØA) 1 inç'tir. Bu değerler 3 inç dişli bağlantılı model için ölçü tablosunda verilen değerlerdir; montaj planlamasında esas alınmalıdır.
- Bağlantı: 3 inç dişli
- Tank çapı (ØD): 219,1 mm
- Yükseklik (H): 500 mm
- H1: 160 mm
- Genişlik (KB/M): 340 mm
- Alt bağlantı (ØA): 1 inç
- Gövde: karbon çeliği ST 37; iç plaka: paslanmaz çelik
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Doğru Montaj Noktası
Ürün bilgilerine göre hava ayırıcı, ısıtma sistemlerinde kazana en yakın gidiş hattında ve debinin en az olduğu bir noktaya uygulanmalıdır. Soğutma sistemlerinde ise çillere en yakın dönüş hattında, yine debinin en az olduğu bölgeye takılması gerekir.
Serideki Seçenekler
ERG bu ürünü dişli (1 - 12 inç) ve flanşlı (DN40 - DN300) seçeneklerle sunar. 3 inç ölçüdeki ERG Hava Ayırıcı 3 inç Dişli için yakın seçenekler: 400 mm yüksekliğindeki 2 1/2 inç model (ØD 168,3 mm); 500 mm yüksekliğindeki 4 inç model (ØD 219,1 mm).
Dişli Bağlantının Avantajları
Dişli (manşonlu) bağlantılar, küçük ve orta çaplı tesisatlarda hızlı ve pratik montaj imkânı sunar. Ek bir flanş veya kaynak işlemi gerektirmediğinden kurulum süresi kısalır. Dişlerde uygun sızdırmazlık malzemesinin doğru miktarda kullanılması uzun süreli sızdırmazlık için önemlidir.
Tesisattaki Hava Neden Sorun Olur?
Isıtma ve soğutma devrelerindeki hava, radyatörlerin üst kısmının ısınmamasına, borularda gürültüye ve pompalarda kavitasyona yol açar. Sudaki çözünmüş oksijen ise çelik bileşenlerde korozyonu hızlandırır. Bu nedenle özellikle büyük tesisatlarda havanın ana hatta sürekli olarak ayrılması önemlidir.
Yeni doldurulan bir tesisatta suyun içinde çok miktarda çözünmüş hava bulunur. Sistem ısındıkça bu hava kabarcık hâline gelir ve hava ayırıcıda toplanır. İlk günlerde hava atma elemanı daha sık çalışır, sistem basıncı da düşebilir. Bu dönemde basıncın düzenli olarak kontrol edilip tamamlanması önerilir. ERG; TSE ve GAZMER onaylarına, TSEK belgelerine ve ISO 9001 sertifikasına sahip bir çelik boru bağlantı parçaları üreticisidir. Firma, standart ürünlerinin yanı sıra müşterilerin özel ölçü taleplerine göre de imalat yapmaktadır.
