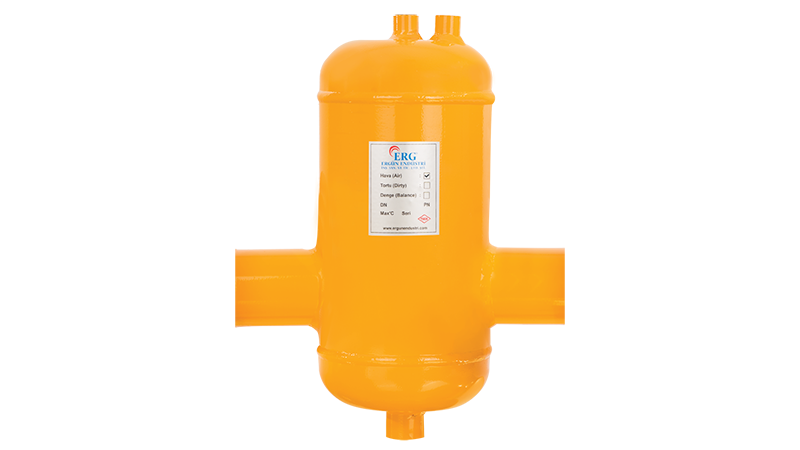

ERG Hava Ayırıcı 4 inç Dişli, ısıtma ve soğutma tesisatlarında ilk dolumdan kalan ya da zamanla oluşan mikro ölçekteki havayı sistemden ayırmak için kullanılan bir hava ayırıcıdır. ERG bu modeli 4 inç dişli bağlantı ve 219,1 mm tank çapıyla üretir. ERG bu ürünü çelik boru bağlantı parçaları ve seperatörlerden oluşan ürün gamında sunar. Diğer modeller hava ayırıcı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
Teknik tablodaki değerler şöyledir: tank çapı 219,1 mm, yükseklik 500 mm. Bağlantı ekseni ile tank tepesi arası (H1) 170 mm, manşonlu genişlik (KB/M) 340 mm, alt bağlantı (ØA) 1 inç'tir. Ölçüler milimetre cinsindendir. Bu değerler 4 inç dişli bağlantılı model için ölçü tablosunda verilen değerlerdir; montaj planlamasında esas alınmalıdır.
- Bağlantı: 4 inç dişli
- Tank çapı (ØD): 219,1 mm
- Yükseklik (H): 500 mm
- H1: 170 mm
- Genişlik (KB/M): 340 mm
- Alt bağlantı (ØA): 1 inç
- Gövde: karbon çeliği ST 37; iç plaka: paslanmaz çelik
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Sürekli Hava Ayırma
Hava ayırıcı, sistem çalışırken sudaki mikro ölçekli havayı sürekli olarak ayrıştırır. Mevcut bilgilerde bu havanın tesisat elemanlarında aşınma, titreşim, gürültü ve verim kaybına neden olduğu belirtilir; havanın uzaklaştırılması bu sorunları azaltır.
Ölçü Karşılaştırması
Serideki yakın ölçüler karşılaştırıldığında 3 inç model 219,1 mm tank çapı ve 500 mm yükseklikte, 5 inç model 273,0 mm tank çapı ve 580 mm yükseklikte olarak verilir. ERG Hava Ayırıcı 4 inç Dişli {d['tank']} mm tank çapı ve {d['H']} mm yükseklikle bu ölçüler arasında yer alır.
Küçük ve Orta Ölçekli Tesisatlar
Dişli bağlantılı modeller; konut, küçük işyeri ve orta ölçekli kazan dairelerinde yaygın olarak kullanılır. Bu tesisatlarda boru çapları genellikle dişli bağlantıya uygundur ve montaj hızlı tamamlanır.
Montaj ve Bakım
Hava ayırıcı dik konumda monte edilir ve üst bağlantısına otomatik hava purjörü takılır. İlk dolum sonrasında sistem birkaç kez kontrol edilmeli, hava atıldıkça düşen basınç tamamlanmalıdır. Alt bölümde biriken tortu varsa boşaltma bağlantısından tahliye edilebilir.
Soğuk su devrelerinde de hava sorunları görülür; fan coil ve klima santrali serpantinlerinde hava cepleri ısı transferini azaltır. Hava ayırıcının çiller dönüş hattına yerleştirilmesi, havanın ana hatta tutulmasını sağlar. Soğuk hatlarda yoğuşmayı önlemek için ayırıcının yalıtılması gerekir. Üretici bilgisine göre ERG, 2011 yılında çelik boru bağlantı parçaları imalatıyla ticari hayata başlamış, İstanbul İkitelli Organize Sanayi Bölgesi'nde üretim yapmaktadır. Ürün gamında denge tankı, hava ayırıcı, tortu ve pislik ayırıcı gibi seperatörler ile çelik boru ek parçaları bulunur.
