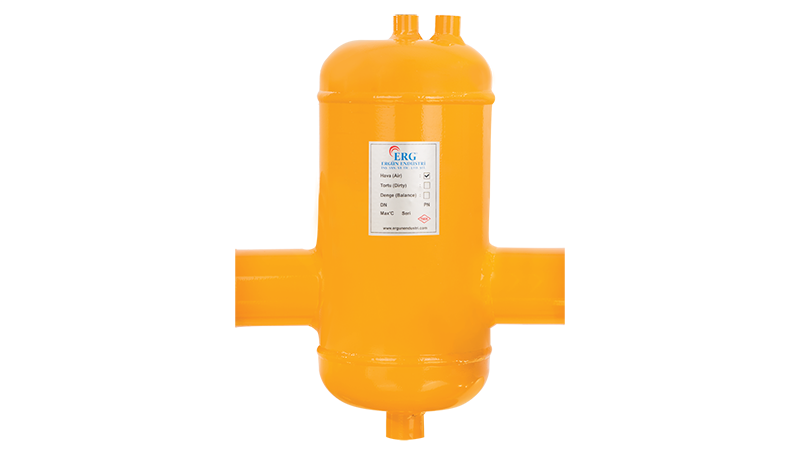

Tesisattaki havanın neden olduğu aşınma, titreşim, gürültü ve verim kaybını azaltmak için kullanılan ERG Hava Ayırıcı 5 inç Dişli, 5 inç dişli bağlantılıdır. Mevcut ürün bilgilerine göre tank çapı 273,0 mm'dir. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller hava ayırıcı kategorimizde listelenir.
Teknik Veriler
Mevcut teknik tabloya göre ERG Hava Ayırıcı 5 inç Dişli için tank çapı (ØD) 273,0 mm, toplam yükseklik (H) 580 mm'dir. Bağlantı ekseni ile tank tepesi arası (H1) 180 mm, manşonlu genişlik (KB/M) 400 mm, alt bağlantı (ØA) 1 inç'tir. Bu değerler 5 inç dişli bağlantılı model için ölçü tablosunda verilen değerlerdir; montaj planlamasında esas alınmalıdır.
- Bağlantı: 5 inç dişli
- Tank çapı (ØD): 273,0 mm
- Yükseklik (H): 580 mm
- H1: 180 mm
- Genişlik (KB/M): 400 mm
- Alt bağlantı (ØA): 1 inç
- Gövde: karbon çeliği ST 37; iç plaka: paslanmaz çelik
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Doğru Montaj Noktası
Ürün bilgilerine göre hava ayırıcı, ısıtma sistemlerinde kazana en yakın gidiş hattında ve debinin en az olduğu bir noktaya uygulanmalıdır. Soğutma sistemlerinde ise çillere en yakın dönüş hattında, yine debinin en az olduğu bölgeye takılması gerekir.
Montaj Ölçüleri
Montaj alanı planlanırken yükseklik ve tank çapı dikkate alınmalıdır: bu modelde 580 mm ve 273,0 mm. Karşılaştırma için 4 inç bağlantıda yükseklik 500 mm, tank çapı 219,1 mm; 6 inç bağlantıda yükseklik 650 mm, tank çapı 323,9 mm.
Küçük ve Orta Ölçekli Tesisatlar
Dişli bağlantılı modeller; konut, küçük işyeri ve orta ölçekli kazan dairelerinde yaygın olarak kullanılır. Bu tesisatlarda boru çapları genellikle dişli bağlantıya uygundur ve montaj hızlı tamamlanır.
Pompa ve Eşanjör Koruma
Havalı su ile çalışan pompalarda kavitasyon, çarkın aşınmasına ve gürültüye neden olur. Eşanjörlerde ise hava cepleri ısı transfer yüzeyini azaltır. Sürekli çalışan bir hava ayırıcı, bu ekipmanların daha uzun ömürlü ve verimli çalışmasına yardımcı olur.
Hava ayırıcının bağlantı çapı, takılacağı ana hattın çapıyla aynı seçilir. Çapın küçültülmesi akış hızını artırarak ayırma verimini düşürür. Flanşlı modeller büyük çaplı çelik hatlarda, dişli modeller ise küçük ve orta ölçekli tesisatlarda tercih edilir.
