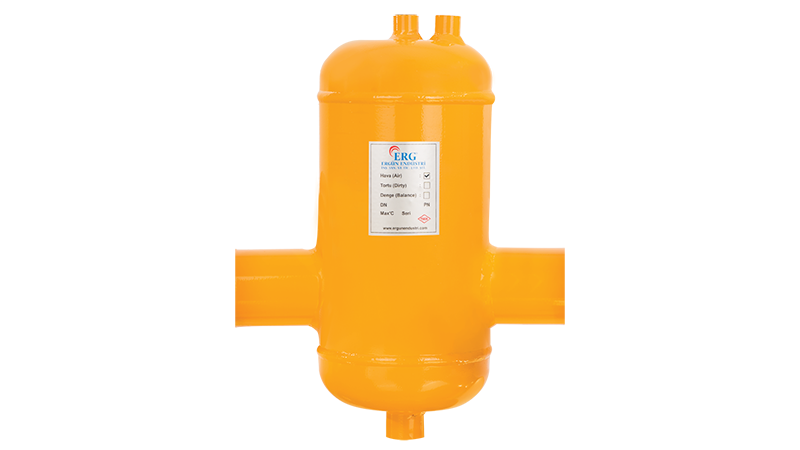

Mikro kabarcıkları sistemden uzaklaştırarak tesisat elemanlarını koruyan ERG Hava Ayırıcı 6 inç Dişli, 323,9 mm tank çapına ve 6 inç dişli bağlantıya sahiptir. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller hava ayırıcı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
Tablodaki ölçülere göre ERG Hava Ayırıcı 6 inç Dişli modelinde yükseklik 650 mm, tank çapı 323,9 mm'dir. Bağlantı ekseni ile tank tepesi arası (H1) 200 mm, manşonlu genişlik (KB/M) 480 mm, alt bağlantı (ØA) 1 inç'tir. Bu değerler 6 inç dişli bağlantılı model için ölçü tablosunda verilen değerlerdir; montaj planlamasında esas alınmalıdır.
- Bağlantı: 6 inç dişli
- Tank çapı (ØD): 323,9 mm
- Yükseklik (H): 650 mm
- H1: 200 mm
- Genişlik (KB/M): 480 mm
- Alt bağlantı (ØA): 1 inç
- Gövde: karbon çeliği ST 37; iç plaka: paslanmaz çelik
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Malzeme ve Çalışma Koşulları
Mevcut ürün bilgilerine göre hava ayırıcının gövdesi karbon çeliği ST 37, iç plakası paslanmaz çeliktir. Bağlantı şekli flanşlı, kaynak boyunlu veya manşonlu olabilir; çalışma sıcaklığı 110 °C, çalışma basıncı 10 bar olarak verilir.
Montaj Ölçüleri
Montaj alanı planlanırken yükseklik ve tank çapı dikkate alınmalıdır: bu modelde 650 mm ve 323,9 mm. Karşılaştırma için 5 inç bağlantıda yükseklik 580 mm, tank çapı 273,0 mm; 8 inç bağlantıda yükseklik 800 mm, tank çapı 406,4 mm.
Küçük ve Orta Ölçekli Tesisatlar
Dişli bağlantılı modeller; konut, küçük işyeri ve orta ölçekli kazan dairelerinde yaygın olarak kullanılır. Bu tesisatlarda boru çapları genellikle dişli bağlantıya uygundur ve montaj hızlı tamamlanır.
Hava Ayırıcı ile Purjör Farkı
Otomatik purjör, belirli bir noktada toplanmış havayı dışarı atar. Hava ayırıcı ise akış içindeki mikro kabarcıkları sudan ayırarak üst bölümde toplar ve bağlı hava atma elemanı aracılığıyla tahliye eder. Büyük sistemlerde ana hatta hava ayırıcı, uç noktalarda purjör kullanılması etkili bir çözümdür.
Yeni doldurulan bir tesisatta suyun içinde çok miktarda çözünmüş hava bulunur. Sistem ısındıkça bu hava kabarcık hâline gelir ve hava ayırıcıda toplanır. İlk günlerde hava atma elemanı daha sık çalışır, sistem basıncı da düşebilir. Bu dönemde basıncın düzenli olarak kontrol edilip tamamlanması önerilir. ERG; TSE ve GAZMER onaylarına, TSEK belgelerine ve ISO 9001 sertifikasına sahip bir çelik boru bağlantı parçaları üreticisidir. Firma, standart ürünlerinin yanı sıra müşterilerin özel ölçü taleplerine göre de imalat yapmaktadır.
