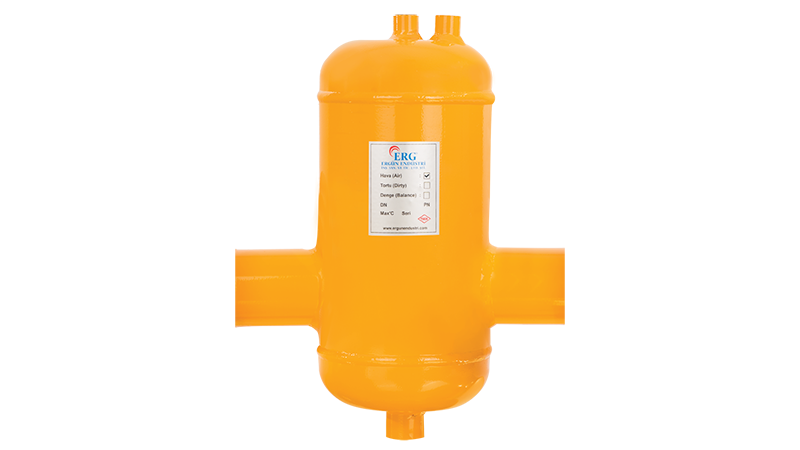

ERG Hava Ayırıcı 8 inç Dişli; sistem çalışırken sudaki havayı sürekli olarak ayrıştıran, karbon çeliği gövdeli bir hava ayırıcıdır. ERG ürün bilgilerinde iç plakanın paslanmaz çelik olduğu belirtilir. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller hava ayırıcı kategorimizde listelenir.
Ölçüler ve Teknik Değerler

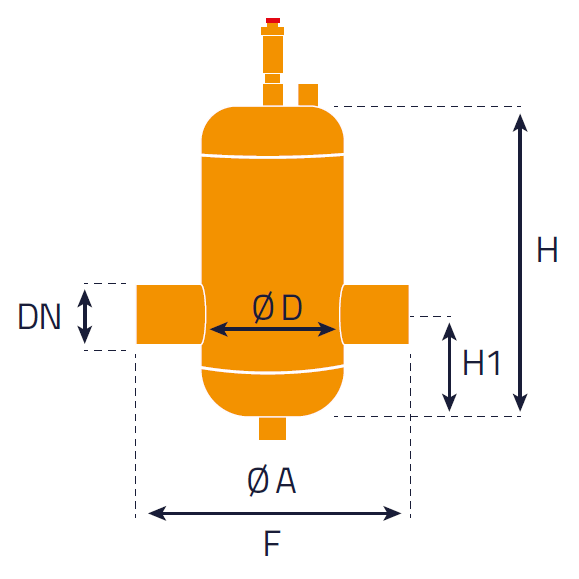

Teknik tablodaki değerler şöyledir: tank çapı 406,4 mm, yükseklik 800 mm. Bağlantı ekseni ile tank tepesi arası (H1) 240 mm, manşonlu genişlik (KB/M) 580 mm, alt bağlantı (ØA) 1 inç'tir. Ölçüler milimetre cinsindendir. Bu değerler 8 inç dişli bağlantılı model için ölçü tablosunda verilen değerlerdir; montaj planlamasında esas alınmalıdır.
- Bağlantı: 8 inç dişli
- Tank çapı (ØD): 406,4 mm
- Yükseklik (H): 800 mm
- H1: 240 mm
- Genişlik (KB/M): 580 mm
- Alt bağlantı (ØA): 1 inç
- Gövde: karbon çeliği ST 37; iç plaka: paslanmaz çelik
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Doğru Montaj Noktası
Ürün bilgilerine göre hava ayırıcı, ısıtma sistemlerinde kazana en yakın gidiş hattında ve debinin en az olduğu bir noktaya uygulanmalıdır. Soğutma sistemlerinde ise çillere en yakın dönüş hattında, yine debinin en az olduğu bölgeye takılması gerekir.
Serideki Seçenekler
ERG bu ürünü dişli (1 - 12 inç) ve flanşlı (DN40 - DN300) seçeneklerle sunar. 8 inç ölçüdeki ERG Hava Ayırıcı 8 inç Dişli için yakın seçenekler: 650 mm yüksekliğindeki 6 inç model (ØD 323,9 mm); 1000 mm yüksekliğindeki 10 inç model (ØD 457,2 mm).
Dişli Montajda Dikkat
Dişli bağlantılarda aşırı sıkma diş hasarına ve çatlamaya yol açabilir. Bağlantılar uygun anahtarla ve kontrollü şekilde sıkılmalı, montaj sonrası sistem basınç testine tabi tutulmalıdır. Cihazın bakım için sökülebilmesi amacıyla girişe ve çıkışa rakor ve kesme vanası konulması önerilir.
Doğru Çap Seçimi
Hava ayırıcının bağlantı çapı, takılacağı ana hattın çapıyla aynı seçilir. Çapın küçültülmesi akış hızını artırarak ayırma verimini düşürür. Flanşlı modeller büyük çaplı çelik hatlarda, dişli modeller ise küçük ve orta ölçekli tesisatlarda tercih edilir.
Soğuk su devrelerinde de hava sorunları görülür; fan coil ve klima santrali serpantinlerinde hava cepleri ısı transferini azaltır. Hava ayırıcının çiller dönüş hattına yerleştirilmesi, havanın ana hatta tutulmasını sağlar. Soğuk hatlarda yoğuşmayı önlemek için ayırıcının yalıtılması gerekir.
