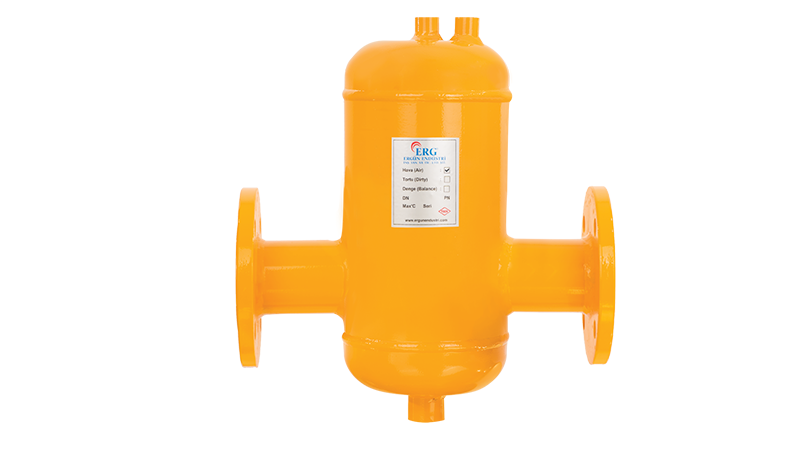

ERG Hava Ayırıcı DN100 Flanşlı, ısıtma ve soğutma tesisatlarında ilk dolumdan kalan ya da zamanla oluşan mikro ölçekteki havayı sistemden ayırmak için kullanılan bir hava ayırıcıdır. ERG bu modeli DN100 (4 inç) flanşlı bağlantı ve 219,1 mm tank çapıyla üretir. Üretici ERG, denge tankı, hava ayırıcı ve tortu ayırıcı gibi tesisat ekipmanları üretmektedir. Diğer modeller hava ayırıcı kategorimizde listelenir.
Teknik Veriler
Mevcut teknik tabloya göre ERG Hava Ayırıcı DN100 Flanşlı için tank çapı (ØD) 219,1 mm, toplam yükseklik (H) 500 mm'dir. Bağlantı ekseni ile tank tepesi arası (H1) 170 mm, flanşlı genişlik (F) 380 mm, alt bağlantı (ØA) 1 inç'tir. Bu değerler DN100 (4 inç) flanşlı bağlantılı model için ölçü tablosunda verilen değerlerdir; montaj planlamasında esas alınmalıdır.
- Bağlantı: DN100 (4 inç) flanşlı
- Tank çapı (ØD): 219,1 mm
- Yükseklik (H): 500 mm
- H1: 170 mm
- Flanşlı genişlik (F): 380 mm
- Alt bağlantı (ØA): 1 inç
- Gövde: karbon çeliği ST 37; iç plaka: paslanmaz çelik
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Sürekli Hava Ayırma
Hava ayırıcı, sistem çalışırken sudaki mikro ölçekli havayı sürekli olarak ayrıştırır. Mevcut bilgilerde bu havanın tesisat elemanlarında aşınma, titreşim, gürültü ve verim kaybına neden olduğu belirtilir; havanın uzaklaştırılması bu sorunları azaltır.
Çap Seçimi
ERG Hava Ayırıcı DN100 Flanşlı, 4 inç hatlar içindir. Mevcut tabloya göre 219,1 mm tank çaplı 3 inç versiyon (500 mm boy) ve 273,0 mm tank çaplı 5 inç versiyon (580 mm boy)dır. Çap seçimi takılacak hattın çapına göre yapılmalıdır.
Büyük Tesisatlarda Kullanım
Flanşlı bağlantı seçenekleri genellikle yüksek kapasiteli kazan dairelerinde ve ana dağıtım hatlarında tercih edilir. Bu tür tesisatlarda ekipmanların bakım için sökülebilir olması işletme sürekliliği açısından önemlidir; flanşlı yapı bu ihtiyaca uygun bir çözüm sunar.
Pompa ve Eşanjör Koruma
Havalı su ile çalışan pompalarda kavitasyon, çarkın aşınmasına ve gürültüye neden olur. Eşanjörlerde ise hava cepleri ısı transfer yüzeyini azaltır. Sürekli çalışan bir hava ayırıcı, bu ekipmanların daha uzun ömürlü ve verimli çalışmasına yardımcı olur.
Isıtma ve soğutma devrelerindeki hava, radyatörlerin üst kısmının ısınmamasına, borularda gürültüye ve pompalarda kavitasyona yol açar. Sudaki çözünmüş oksijen ise çelik bileşenlerde korozyonu hızlandırır. Bu nedenle özellikle büyük tesisatlarda havanın ana hatta sürekli olarak ayrılması önemlidir.
