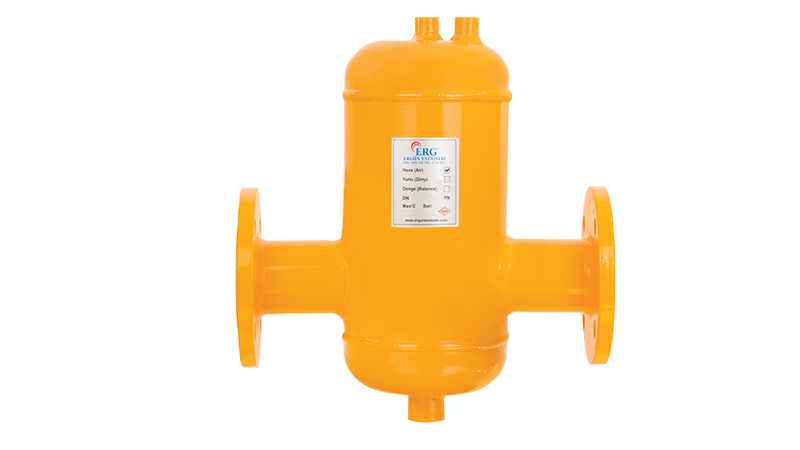

Tesisattaki havanın neden olduğu aşınma, titreşim, gürültü ve verim kaybını azaltmak için kullanılan ERG Hava Ayırıcı DN150 Flanşlı, DN150 (6 inç) flanşlı bağlantılıdır. Mevcut ürün bilgilerine göre tank çapı 323,9 mm'dir. Üretici ERG, denge tankı, hava ayırıcı ve tortu ayırıcı gibi tesisat ekipmanları üretmektedir. Diğer modeller hava ayırıcı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
Teknik tablodaki değerler şöyledir: tank çapı 323,9 mm, yükseklik 650 mm. Bağlantı ekseni ile tank tepesi arası (H1) 200 mm, flanşlı genişlik (F) 520 mm, alt bağlantı (ØA) 1 inç'tir. Ölçüler milimetre cinsindendir. Bu değerler DN150 (6 inç) flanşlı bağlantılı model için ölçü tablosunda verilen değerlerdir; montaj planlamasında esas alınmalıdır.
- Bağlantı: DN150 (6 inç) flanşlı
- Tank çapı (ØD): 323,9 mm
- Yükseklik (H): 650 mm
- H1: 200 mm
- Flanşlı genişlik (F): 520 mm
- Alt bağlantı (ØA): 1 inç
- Gövde: karbon çeliği ST 37; iç plaka: paslanmaz çelik
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Sürekli Hava Ayırma
Hava ayırıcı, sistem çalışırken sudaki mikro ölçekli havayı sürekli olarak ayrıştırır. Mevcut bilgilerde bu havanın tesisat elemanlarında aşınma, titreşim, gürültü ve verim kaybına neden olduğu belirtilir; havanın uzaklaştırılması bu sorunları azaltır.
Serideki Seçenekler
ERG bu ürünü dişli (1 - 12 inç) ve flanşlı (DN40 - DN300) seçeneklerle sunar. 6 inç ölçüdeki ERG Hava Ayırıcı DN150 Flanşlı için yakın seçenekler: 580 mm yüksekliğindeki 5 inç model (ØD 273,0 mm); 800 mm yüksekliğindeki 8 inç model (ØD 406,4 mm).
Büyük Tesisatlarda Kullanım
Flanşlı bağlantı seçenekleri genellikle yüksek kapasiteli kazan dairelerinde ve ana dağıtım hatlarında tercih edilir. Bu tür tesisatlarda ekipmanların bakım için sökülebilir olması işletme sürekliliği açısından önemlidir; flanşlı yapı bu ihtiyaca uygun bir çözüm sunar.
Soğutma Sistemlerinde Hava
Soğuk su devrelerinde de hava sorunları görülür; fan coil ve klima santrali serpantinlerinde hava cepleri ısı transferini azaltır. Hava ayırıcının çiller dönüş hattına yerleştirilmesi, havanın ana hatta tutulmasını sağlar. Soğuk hatlarda yoğuşmayı önlemek için ayırıcının yalıtılması gerekir.
Otomatik purjör, belirli bir noktada toplanmış havayı dışarı atar. Hava ayırıcı ise akış içindeki mikro kabarcıkları sudan ayırarak üst bölümde toplar ve bağlı hava atma elemanı aracılığıyla tahliye eder. Büyük sistemlerde ana hatta hava ayırıcı, uç noktalarda purjör kullanılması etkili bir çözümdür.
