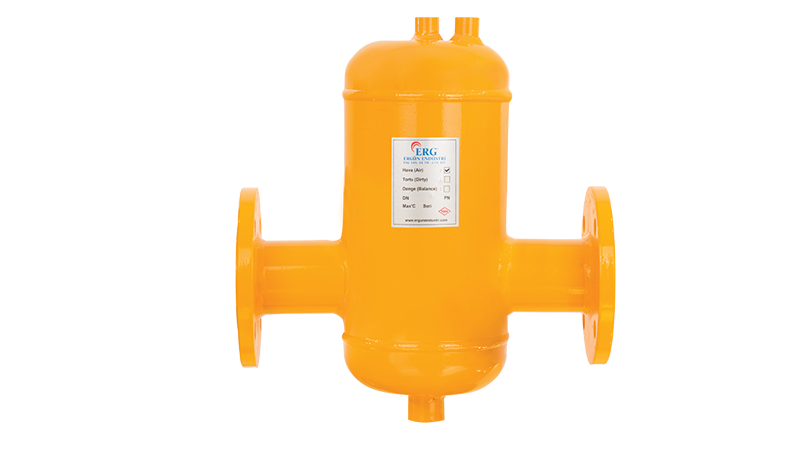

ERG Hava Ayırıcı DN250 Flanşlı, ısıtma sistemlerinde kazana en yakın gidiş hattına, soğutma sistemlerinde ise çillere en yakın dönüş hattına uygulanan bir hava ayırıcıdır. Bağlantı ölçüsü DN250 (10 inç) flanşlı, tank çapı 457,2 mm'dir. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller hava ayırıcı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
Teknik tablodaki değerler şöyledir: tank çapı 457,2 mm, yükseklik 1000 mm. Bağlantı ekseni ile tank tepesi arası (H1) 300 mm, flanşlı genişlik (F) 680 mm, alt bağlantı (ØA) 1 inç'tir. Ölçüler milimetre cinsindendir. Bu değerler DN250 (10 inç) flanşlı bağlantılı model için ölçü tablosunda verilen değerlerdir; montaj planlamasında esas alınmalıdır.
- Bağlantı: DN250 (10 inç) flanşlı
- Tank çapı (ØD): 457,2 mm
- Yükseklik (H): 1000 mm
- H1: 300 mm
- Flanşlı genişlik (F): 680 mm
- Alt bağlantı (ØA): 1 inç
- Gövde: karbon çeliği ST 37; iç plaka: paslanmaz çelik
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Sürekli Hava Ayırma
Hava ayırıcı, sistem çalışırken sudaki mikro ölçekli havayı sürekli olarak ayrıştırır. Mevcut bilgilerde bu havanın tesisat elemanlarında aşınma, titreşim, gürültü ve verim kaybına neden olduğu belirtilir; havanın uzaklaştırılması bu sorunları azaltır.
Montaj Ölçüleri
Montaj alanı planlanırken yükseklik ve tank çapı dikkate alınmalıdır: bu modelde 1000 mm ve 457,2 mm. Karşılaştırma için 8 inç bağlantıda yükseklik 800 mm, tank çapı 406,4 mm; 12 inç bağlantıda yükseklik 1200 mm, tank çapı 508,0 mm.
Flanşlı Montajda Dikkat
Flanşlı modellerde karşı flanşların aynı eksende ve paralel olması gerekir; aksi hâlde contalar düzgün oturmaz ve sızıntı oluşabilir. Cıvatalar çapraz sırayla ve kademeli olarak sıkılmalıdır. Büyük çaplı ve ağır cihazlarda boru hattının ağırlığı cihaza binmemeli, uygun askı veya taşıyıcılar kullanılmalıdır.
Montaj ve Bakım
Hava ayırıcı dik konumda monte edilir ve üst bağlantısına otomatik hava purjörü takılır. İlk dolum sonrasında sistem birkaç kez kontrol edilmeli, hava atıldıkça düşen basınç tamamlanmalıdır. Alt bölümde biriken tortu varsa boşaltma bağlantısından tahliye edilebilir.
Yeni doldurulan bir tesisatta suyun içinde çok miktarda çözünmüş hava bulunur. Sistem ısındıkça bu hava kabarcık hâline gelir ve hava ayırıcıda toplanır. İlk günlerde hava atma elemanı daha sık çalışır, sistem basıncı da düşebilir. Bu dönemde basıncın düzenli olarak kontrol edilip tamamlanması önerilir.
