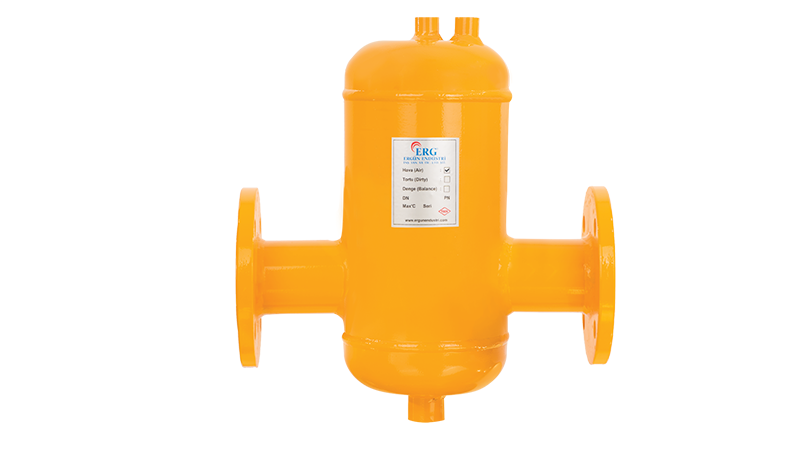

Mikro kabarcıkları sistemden uzaklaştırarak tesisat elemanlarını koruyan ERG Hava Ayırıcı DN300 Flanşlı, 508,0 mm tank çapına ve DN300 (12 inç) flanşlı bağlantıya sahiptir. ERG bu ürünü çelik boru bağlantı parçaları ve seperatörlerden oluşan ürün gamında sunar. Diğer modeller hava ayırıcı kategorimizde listelenir.
Teknik Veriler
Ürünün ölçü tablosunda tank çapı 508,0 mm, gövde yüksekliği 1200 mm olarak listelenir. Bağlantı ekseni ile tank tepesi arası (H1) 320 mm, flanşlı genişlik (F) 750 mm, alt bağlantı (ØA) 1 inç'tir. Bu değerler DN300 (12 inç) flanşlı bağlantılı model için ölçü tablosunda verilen değerlerdir; montaj planlamasında esas alınmalıdır.
- Bağlantı: DN300 (12 inç) flanşlı
- Tank çapı (ØD): 508,0 mm
- Yükseklik (H): 1200 mm
- H1: 320 mm
- Flanşlı genişlik (F): 750 mm
- Alt bağlantı (ØA): 1 inç
- Gövde: karbon çeliği ST 37; iç plaka: paslanmaz çelik
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Doğru Montaj Noktası
Ürün bilgilerine göre hava ayırıcı, ısıtma sistemlerinde kazana en yakın gidiş hattında ve debinin en az olduğu bir noktaya uygulanmalıdır. Soğutma sistemlerinde ise çillere en yakın dönüş hattında, yine debinin en az olduğu bölgeye takılması gerekir.
Montaj Ölçüleri
Montaj alanı planlanırken yükseklik ve tank çapı dikkate alınmalıdır: bu modelde 1200 mm ve 508,0 mm. Karşılaştırma için 10 inç bağlantıda yükseklik 1000 mm, tank çapı 457,2 mm.
Flanşlı Bağlantının Avantajları
Flanşlı bağlantılar, büyük çaplı çelik boru hatlarında sızdırmaz ve sökülebilir bir birleşim sağlar. Cihazın kazan dairesinden sökülmesi gerektiğinde boru hattını kesmeden yalnızca flanş cıvataları açılarak müdahale edilebilir. Flanş çiftlerinin aynı basınç sınıfında olması ve contaların doğru yerleştirilmesi sızdırmazlık için önemlidir.
Soğutma Sistemlerinde Hava
Soğuk su devrelerinde de hava sorunları görülür; fan coil ve klima santrali serpantinlerinde hava cepleri ısı transferini azaltır. Hava ayırıcının çiller dönüş hattına yerleştirilmesi, havanın ana hatta tutulmasını sağlar. Soğuk hatlarda yoğuşmayı önlemek için ayırıcının yalıtılması gerekir.
Otomatik purjör, belirli bir noktada toplanmış havayı dışarı atar. Hava ayırıcı ise akış içindeki mikro kabarcıkları sudan ayırarak üst bölümde toplar ve bağlı hava atma elemanı aracılığıyla tahliye eder. Büyük sistemlerde ana hatta hava ayırıcı, uç noktalarda purjör kullanılması etkili bir çözümdür. ERG; TSE ve GAZMER onaylarına, TSEK belgelerine ve ISO 9001 sertifikasına sahip bir çelik boru bağlantı parçaları üreticisidir. Firma, standart ürünlerinin yanı sıra müşterilerin özel ölçü taleplerine göre de imalat yapmaktadır.
