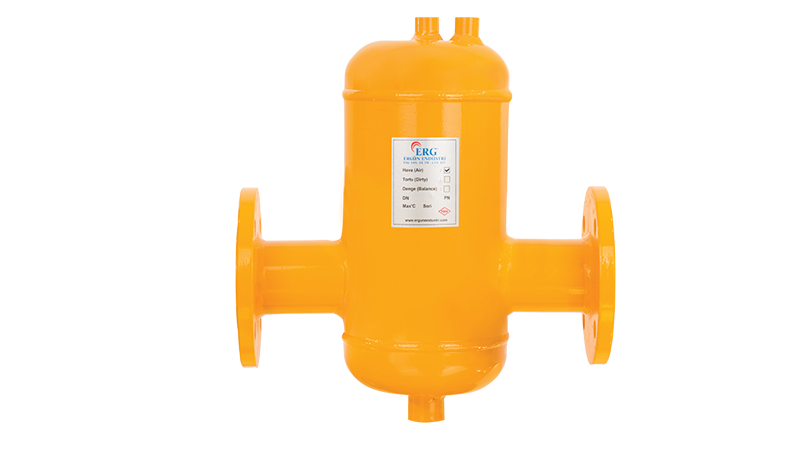

Mikro kabarcıkları sistemden uzaklaştırarak tesisat elemanlarını koruyan ERG Hava Ayırıcı DN40 Flanşlı, 114,3 mm tank çapına ve DN40 (1 1/2 inç) flanşlı bağlantıya sahiptir. Üretici ERG, denge tankı, hava ayırıcı ve tortu ayırıcı gibi tesisat ekipmanları üretmektedir. Diğer modeller hava ayırıcı kategorimizde listelenir.
Teknik Özellikler
ERG Hava Ayırıcı DN40 Flanşlı 300 mm yüksekliğe ve 114,3 mm tank çapına sahiptir. Bağlantı ekseni ile tank tepesi arası (H1) 105 mm, flanşlı genişlik (F) 270 mm, alt bağlantı (ØA) 1 inç'tir. Bu değerler DN40 (1 1/2 inç) flanşlı bağlantılı model için ölçü tablosunda verilen değerlerdir; montaj planlamasında esas alınmalıdır.
- Bağlantı: DN40 (1 1/2 inç) flanşlı
- Tank çapı (ØD): 114,3 mm
- Yükseklik (H): 300 mm
- H1: 105 mm
- Flanşlı genişlik (F): 270 mm
- Alt bağlantı (ØA): 1 inç
- Gövde: karbon çeliği ST 37; iç plaka: paslanmaz çelik
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Sürekli Hava Ayırma
Hava ayırıcı, sistem çalışırken sudaki mikro ölçekli havayı sürekli olarak ayrıştırır. Mevcut bilgilerde bu havanın tesisat elemanlarında aşınma, titreşim, gürültü ve verim kaybına neden olduğu belirtilir; havanın uzaklaştırılması bu sorunları azaltır.
Ölçü Karşılaştırması
Serideki yakın ölçüler karşılaştırıldığında 1 1/4 inç model 88,9 mm tank çapı ve 260 mm yükseklikte, 2 inç model 168,3 mm tank çapı ve 400 mm yükseklikte olarak verilir. ERG Hava Ayırıcı DN40 Flanşlı {d['tank']} mm tank çapı ve {d['H']} mm yükseklikle bu ölçüler arasında yer alır.
Flanşlı Montajda Dikkat
Flanşlı modellerde karşı flanşların aynı eksende ve paralel olması gerekir; aksi hâlde contalar düzgün oturmaz ve sızıntı oluşabilir. Cıvatalar çapraz sırayla ve kademeli olarak sıkılmalıdır. Büyük çaplı ve ağır cihazlarda boru hattının ağırlığı cihaza binmemeli, uygun askı veya taşıyıcılar kullanılmalıdır.
Doğru Çap Seçimi
Hava ayırıcının bağlantı çapı, takılacağı ana hattın çapıyla aynı seçilir. Çapın küçültülmesi akış hızını artırarak ayırma verimini düşürür. Flanşlı modeller büyük çaplı çelik hatlarda, dişli modeller ise küçük ve orta ölçekli tesisatlarda tercih edilir.
Isıtma ve soğutma devrelerindeki hava, radyatörlerin üst kısmının ısınmamasına, borularda gürültüye ve pompalarda kavitasyona yol açar. Sudaki çözünmüş oksijen ise çelik bileşenlerde korozyonu hızlandırır. Bu nedenle özellikle büyük tesisatlarda havanın ana hatta sürekli olarak ayrılması önemlidir. ERG; TSE ve GAZMER onaylarına, TSEK belgelerine ve ISO 9001 sertifikasına sahip bir çelik boru bağlantı parçaları üreticisidir. Firma, standart ürünlerinin yanı sıra müşterilerin özel ölçü taleplerine göre de imalat yapmaktadır.
