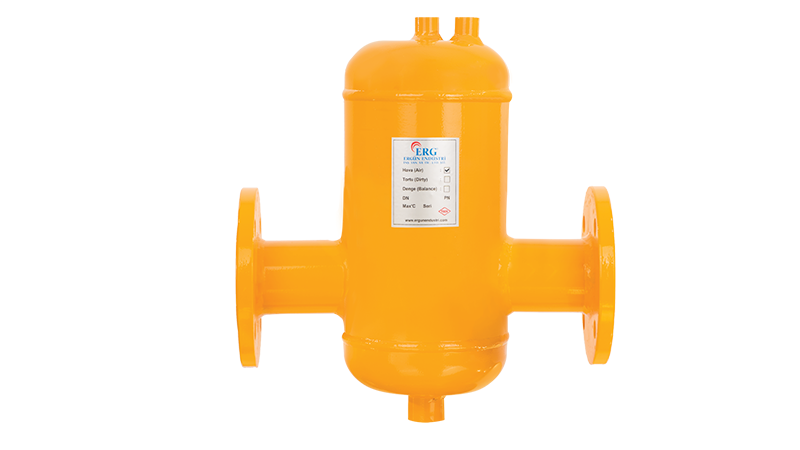

Tesisattaki havanın neden olduğu aşınma, titreşim, gürültü ve verim kaybını azaltmak için kullanılan ERG Hava Ayırıcı DN50 Flanşlı, DN50 (2 inç) flanşlı bağlantılıdır. Mevcut ürün bilgilerine göre tank çapı 168,3 mm'dir. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller hava ayırıcı kategorimizde listelenir.
Teknik Veriler
Ürünün ölçü tablosunda tank çapı 168,3 mm, gövde yüksekliği 400 mm olarak listelenir. Bağlantı ekseni ile tank tepesi arası (H1) 125 mm, flanşlı genişlik (F) 320 mm, alt bağlantı (ØA) 1 inç'tir. Bu değerler DN50 (2 inç) flanşlı bağlantılı model için ölçü tablosunda verilen değerlerdir; montaj planlamasında esas alınmalıdır.
- Bağlantı: DN50 (2 inç) flanşlı
- Tank çapı (ØD): 168,3 mm
- Yükseklik (H): 400 mm
- H1: 125 mm
- Flanşlı genişlik (F): 320 mm
- Alt bağlantı (ØA): 1 inç
- Gövde: karbon çeliği ST 37; iç plaka: paslanmaz çelik
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Sürekli Hava Ayırma
Hava ayırıcı, sistem çalışırken sudaki mikro ölçekli havayı sürekli olarak ayrıştırır. Mevcut bilgilerde bu havanın tesisat elemanlarında aşınma, titreşim, gürültü ve verim kaybına neden olduğu belirtilir; havanın uzaklaştırılması bu sorunları azaltır.
Serideki Seçenekler
ERG bu ürünü dişli (1 - 12 inç) ve flanşlı (DN40 - DN300) seçeneklerle sunar. 2 inç ölçüdeki ERG Hava Ayırıcı DN50 Flanşlı için yakın seçenekler: 300 mm yüksekliğindeki 1 1/2 inç model (ØD 114,3 mm); 400 mm yüksekliğindeki 2 1/2 inç model (ØD 168,3 mm).
Flanşlı Bağlantının Avantajları
Flanşlı bağlantılar, büyük çaplı çelik boru hatlarında sızdırmaz ve sökülebilir bir birleşim sağlar. Cihazın kazan dairesinden sökülmesi gerektiğinde boru hattını kesmeden yalnızca flanş cıvataları açılarak müdahale edilebilir. Flanş çiftlerinin aynı basınç sınıfında olması ve contaların doğru yerleştirilmesi sızdırmazlık için önemlidir.
Tesisattaki Hava Neden Sorun Olur?
Isıtma ve soğutma devrelerindeki hava, radyatörlerin üst kısmının ısınmamasına, borularda gürültüye ve pompalarda kavitasyona yol açar. Sudaki çözünmüş oksijen ise çelik bileşenlerde korozyonu hızlandırır. Bu nedenle özellikle büyük tesisatlarda havanın ana hatta sürekli olarak ayrılması önemlidir.
Hava ayırıcı dik konumda monte edilir ve üst bağlantısına otomatik hava purjörü takılır. İlk dolum sonrasında sistem birkaç kez kontrol edilmeli, hava atıldıkça düşen basınç tamamlanmalıdır. Alt bölümde biriken tortu varsa boşaltma bağlantısından tahliye edilebilir.
