ERG Hava Ayırıcı DN65 Flanşlı, ısıtma sistemlerinde kazana en yakın gidiş hattına, soğutma sistemlerinde ise çillere en yakın dönüş hattına uygulanan bir hava ayırıcıdır. Bağlantı ölçüsü DN65 (2 1/2 inç) flanşlı, tank çapı 168,3 mm'dir. ERG bu ürünü çelik boru bağlantı parçaları ve seperatörlerden oluşan ürün gamında sunar. Diğer modeller hava ayırıcı kategorimizde listelenir.
Teknik Özellikler

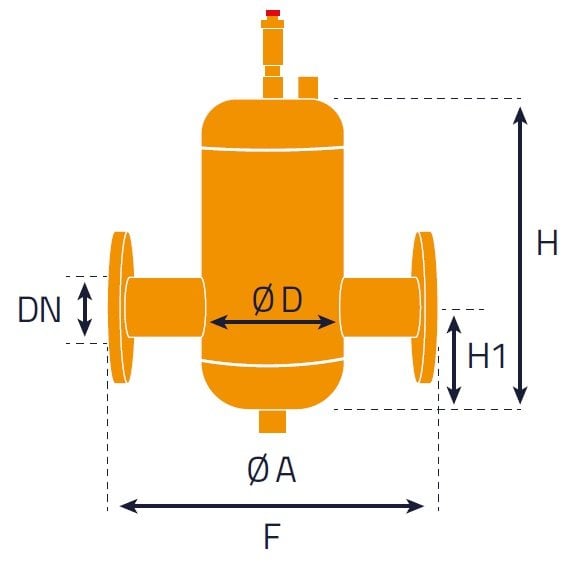

ERG Hava Ayırıcı DN65 Flanşlı 400 mm yüksekliğe ve 168,3 mm tank çapına sahiptir. Bağlantı ekseni ile tank tepesi arası (H1) 140 mm, flanşlı genişlik (F) 320 mm, alt bağlantı (ØA) 1 inç'tir. Bu değerler DN65 (2 1/2 inç) flanşlı bağlantılı model için ölçü tablosunda verilen değerlerdir; montaj planlamasında esas alınmalıdır.
- Bağlantı: DN65 (2 1/2 inç) flanşlı
- Tank çapı (ØD): 168,3 mm
- Yükseklik (H): 400 mm
- H1: 140 mm
- Flanşlı genişlik (F): 320 mm
- Alt bağlantı (ØA): 1 inç
- Gövde: karbon çeliği ST 37; iç plaka: paslanmaz çelik
- Çalışma sıcaklığı / basıncı: 110 °C / 10 bar
Malzeme ve Çalışma Koşulları
Mevcut ürün bilgilerine göre hava ayırıcının gövdesi karbon çeliği ST 37, iç plakası paslanmaz çeliktir. Bağlantı şekli flanşlı, kaynak boyunlu veya manşonlu olabilir; çalışma sıcaklığı 110 °C, çalışma basıncı 10 bar olarak verilir.
Çap Seçimi
ERG Hava Ayırıcı DN65 Flanşlı, 2 1/2 inç hatlar içindir. Mevcut tabloya göre 168,3 mm tank çaplı 2 inç versiyon (400 mm boy) ve 219,1 mm tank çaplı 3 inç versiyon (500 mm boy)dır. Çap seçimi takılacak hattın çapına göre yapılmalıdır.
Flanşlı Bağlantının Avantajları
Flanşlı bağlantılar, büyük çaplı çelik boru hatlarında sızdırmaz ve sökülebilir bir birleşim sağlar. Cihazın kazan dairesinden sökülmesi gerektiğinde boru hattını kesmeden yalnızca flanş cıvataları açılarak müdahale edilebilir. Flanş çiftlerinin aynı basınç sınıfında olması ve contaların doğru yerleştirilmesi sızdırmazlık için önemlidir.
Doğru Çap Seçimi
Hava ayırıcının bağlantı çapı, takılacağı ana hattın çapıyla aynı seçilir. Çapın küçültülmesi akış hızını artırarak ayırma verimini düşürür. Flanşlı modeller büyük çaplı çelik hatlarda, dişli modeller ise küçük ve orta ölçekli tesisatlarda tercih edilir.
Yeni doldurulan bir tesisatta suyun içinde çok miktarda çözünmüş hava bulunur. Sistem ısındıkça bu hava kabarcık hâline gelir ve hava ayırıcıda toplanır. İlk günlerde hava atma elemanı daha sık çalışır, sistem basıncı da düşebilir. Bu dönemde basıncın düzenli olarak kontrol edilip tamamlanması önerilir. Üretici bilgisine göre ERG, 2011 yılında çelik boru bağlantı parçaları imalatıyla ticari hayata başlamış, İstanbul İkitelli Organize Sanayi Bölgesi'nde üretim yapmaktadır. Ürün gamında denge tankı, hava ayırıcı, tortu ve pislik ayırıcı gibi seperatörler ile çelik boru ek parçaları bulunur.
