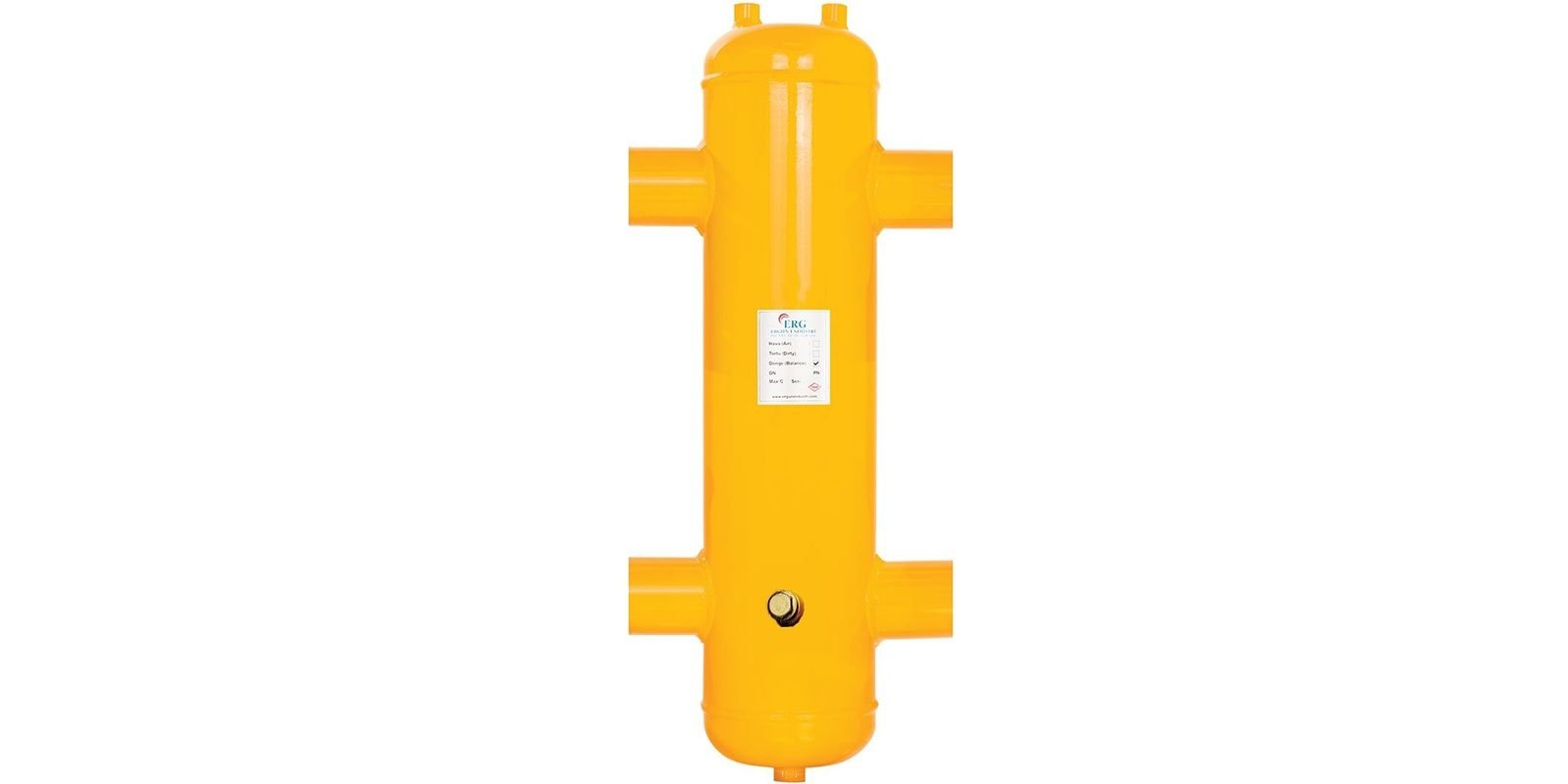

ERG Manyetik Paket Denge Kabı 1 inç Dişli 29 kW, 29 kW (25.000 kcal/h) cihaz kapasitesine göre boyutlandırılmış, 1 inç dişli bağlantılı bir manyetik paket denge kabıdır. Isıtma sistemlerinin yanında soğutma sistemlerinde de ters mantıkla çalışarak kullanılır. Üretici ERG, denge tankı, hava ayırıcı ve tortu ayırıcı gibi tesisat ekipmanları üretmektedir. Diğer modeller manyetik paket denge kabı kategorimizde listelenir.
Teknik Veriler
Mevcut teknik veride kapasite 25.000 kcal/h, tank çapı 65 mm ve bağlantı ölçüsü 1 inç dişli şeklinde yer alır. Seçim bu üç değer birlikte değerlendirilerek yapılır.
- Cihaz kapasitesi: 25.000 kcal/h (29 kW)
- Bağlantı: 1 inç dişli
- Tank çapı: 65 mm
- Hava ve tortu-pislik ayırıcılı, mıknatıslı
Kapasiteye Göre Seçim
Manyetik paket denge kabının seçimi, sisteme bağlı kazanların toplam kapasitesine göre yapılır. Mevcut teknik tabloda her model için kcal/h ve kW olarak cihaz kapasitesi, bağlantı çapı ve tank çapı verilir; tesisatın kapasitesine uygun satır seçilmelidir. Kazan dairelerinde denge kabı, hava ayırıcı ve tortu ayırıcının ayrı ayrı monte edilmesi daha fazla boru bağlantısı, kaynak noktası ve yer gerektirir. Bu işlevleri tek gövdede toplayan paket çözümler, montaj süresini kısaltır, sızdırmazlık riski taşıyan bağlantı sayısını azaltır ve kazan dairesinde daha düzenli bir yerleşim sağlar.
Bağlantı ve Kapasite
Flanşlı versiyon büyük çaplı çelik hatlarda, dişli versiyon ise daha küçük tesisatlarda tercih edilir. ERG Manyetik Paket Denge Kabı 1 inç Dişli 29 kW için komşu kapasiteler: 29 kW kapasiteli, 1 1/4 inç bağlantılı ve 65 mm çaplı versiyon.
Dişli Bağlantının Avantajları
Dişli (manşonlu) bağlantılar, küçük ve orta çaplı tesisatlarda hızlı ve pratik montaj imkânı sunar. Ek bir flanş veya kaynak işlemi gerektirmediğinden kurulum süresi kısalır. Dişlerde uygun sızdırmazlık malzemesinin doğru miktarda kullanılması uzun süreli sızdırmazlık için önemlidir.
Montaj Önerileri
Denge kabı dik konumda monte edilir; üst bölümde toplanan havanın alınabilmesi için üst manşona otomatik hava purjörü, alt bölümde biriken tortunun tahliyesi için alttaki bağlantıya boşaltma vanası takılması önerilir. Kazan tarafı ve tesisat tarafı bağlantılarının doğru eşleştirilmesi, sıcak ve soğuk suyun beklenen şekilde karışması için önemlidir.
Denge kabı yalnızca ısıtmada değil, soğutma sistemlerinde de kullanılır. Bu durumda çiller devresi ile fan coil veya klima santrali devreleri arasında hidrolik ayrım sağlar. Soğuk su ile çalışan sistemlerde yüzeyde yoğuşma oluşmaması için kabın ve bağlantı borularının buhar kesici yalıtımla kaplanması gerekir.
