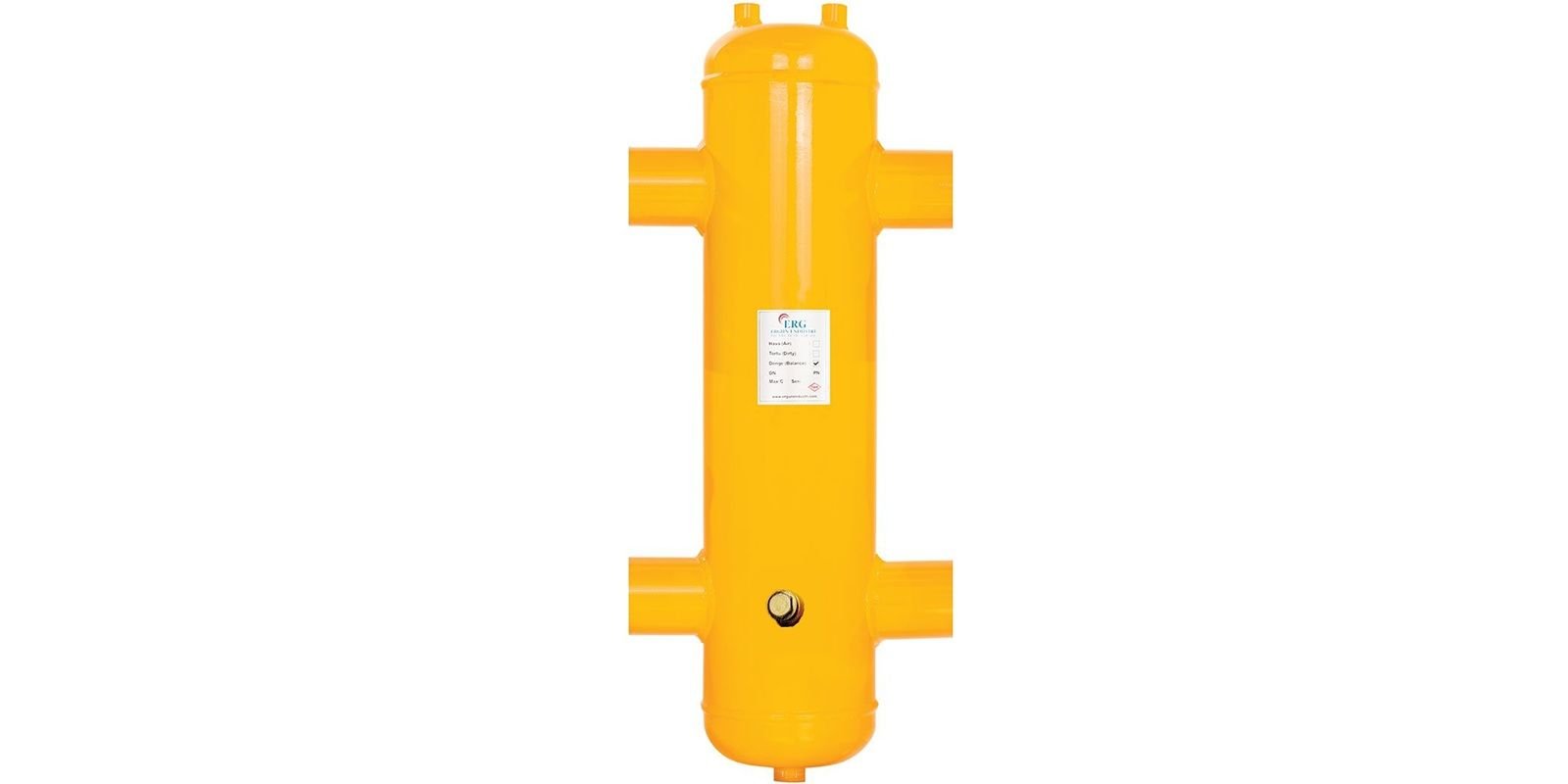

ERG Manyetik Paket Denge Kabı 10 inç Dişli 3000 kW; dönüş suyunu kazana girmeden önce gidiş suyuyla karıştırarak kazandaki ısı gerilimlerini azaltmaya yardımcı olan bir manyetik paket denge kabı çözümüdür. Ürün 2.580.000 kcal/h kapasite sınıfındadır. Ürün, ERG markasının iklimlendirme tesisatlarına yönelik seperatör ürünleri arasında yer alır. Diğer modeller manyetik paket denge kabı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
10 inç dişli bağlantılı ERG Manyetik Paket Denge Kabı 10 inç Dişli 3000 kW modelinde tank çapı 500 mm'dir. Tabloda bu çap, 3000 kW kapasite sınıfı için verilir.
- Cihaz kapasitesi: 2.580.000 kcal/h (3000 kW)
- Bağlantı: 10 inç dişli
- Tank çapı: 500 mm
- Hava ve tortu-pislik ayırıcılı, mıknatıslı
Kapasiteye Göre Seçim
Manyetik paket denge kabının seçimi, sisteme bağlı kazanların toplam kapasitesine göre yapılır. Mevcut teknik tabloda her model için kcal/h ve kW olarak cihaz kapasitesi, bağlantı çapı ve tank çapı verilir; tesisatın kapasitesine uygun satır seçilmelidir. Yeni kurulan tesisatlarda montaj artıkları ve kaynak cürufu, eski tesisatlarda ise yıllar içinde oluşan pas ve çamur sistemde dolaşır. Mıknatıslı bir denge kabı, bu parçacıkları kazana ulaşmadan tutarak özellikle yoğuşmalı kazanların dar kanallı eşanjörlerini korumaya yardımcı olur.
Serideki Yakın Modeller
ERG Manyetik Paket Denge Kabı 10 inç Dişli 3000 kW, 2.580.000 kcal/h kapasiteye karşılık gelir. Serideki yakın seçenekler 8 inç bağlantılı 2500 kW modeli (tank çapı 450 mm); 10 inç bağlantılı 3488 kW modeli (tank çapı 550 mm) olarak listelenir.
Dişli Bağlantının Avantajları
Dişli (manşonlu) bağlantılar, küçük ve orta çaplı tesisatlarda hızlı ve pratik montaj imkânı sunar. Ek bir flanş veya kaynak işlemi gerektirmediğinden kurulum süresi kısalır. Dişlerde uygun sızdırmazlık malzemesinin doğru miktarda kullanılması uzun süreli sızdırmazlık için önemlidir.
Pompa Seçimiyle İlişkisi
Denge kabı kullanılan sistemlerde kazan devresi ve tesisat devresi kendi pompalarıyla çalışır. Kazan tarafındaki pompa, kazanın ihtiyaç duyduğu debiyi; tesisat tarafındaki pompalar ise ısıtma devrelerinin ihtiyacını karşılayacak şekilde seçilir. Böylece bir devredeki debi değişikliği diğer devreyi etkilemez ve her pompa kendi çalışma noktasında verimli çalışır.
Birden fazla kazanın kaskad çalıştığı veya farklı debilere sahip çok sayıda ısıtma devresinin bulunduğu sistemlerde kazan devresi ile tesisat devresinin hidrolik olarak ayrılması gerekir. Aksi hâlde pompalar birbirini etkiler, bazı devrelere yeterli su gitmez ve kazandan geçen debi kontrolsüz değişir. Denge kabı bu iki devre arasında düşük dirençli bir bağlantı noktası oluşturarak pompaların bağımsız çalışmasını sağlar.
