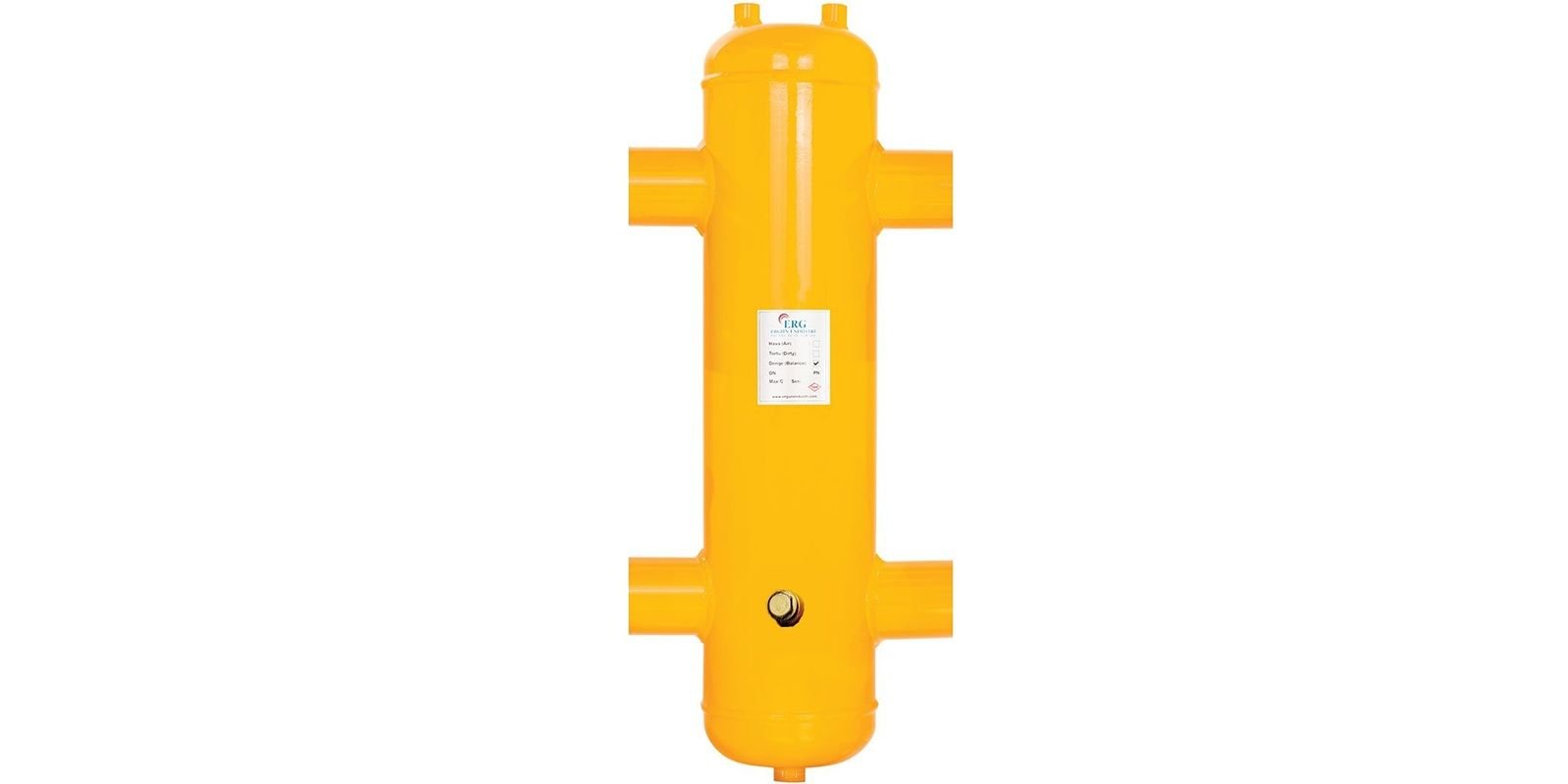

ERG ERG Manyetik Paket Denge Kabı 10 inç Dişli 3488 kW, 3488 kW (3.000.000 kcal/h) cihaz kapasitesine göre boyutlandırılmış, 10 inç dişli bağlantılı bir manyetik paket denge kabıdır. Isıtma sistemlerinin yanında soğutma sistemlerinde de ters mantıkla çalışarak kullanılır. Üretici ERG, denge tankı, hava ayırıcı ve tortu ayırıcı gibi tesisat ekipmanları üretmektedir. Diğer modeller manyetik paket denge kabı kategorimizde listelenir.
Teknik Veriler
ERG Manyetik Paket Denge Kabı 10 inç Dişli 3488 kW için mevcut tabloda tank çapı 550 mm olarak verilir. Mevcut tabloda cihaz kapasitesi 3.000.000 kcal/h (3488 kW), bağlantı çapı 10 inç olarak verilir.
- Cihaz kapasitesi: 3.000.000 kcal/h (3488 kW)
- Bağlantı: 10 inç dişli
- Tank çapı: 550 mm
- Hava ve tortu-pislik ayırıcılı, mıknatıslı
Mıknatıslı Koruma
Mevcut ürün bilgilerine göre manyetik paket denge kabı, ısıtma sistemindeki metal parçacıkları mıknatıs yardımıyla üzerinde toplayarak cihazların zarar görmesini engeller. Isıtma sisteminin dönüş hattına bağlanır ve böylece kazanın, kazan parçalarının ve tesisatın ömrünü uzatır. Mıknatıslı ayırıcılarda zamanla mıknatıs çevresinde demir parçacıkları birikir. Bu birikinti temizlenmezse tutma kapasitesi azalır. Isıtma sezonu öncesinde ve tesisatta büyük bir müdahale yapıldıktan sonra ayırıcının üreticinin önerdiği şekilde temizlenmesi ve alt bölümdeki tortunun boşaltılması, cihazın verimini korur.
Bağlantı ve Kapasite
Flanşlı versiyon büyük çaplı çelik hatlarda, dişli versiyon ise daha küçük tesisatlarda tercih edilir. ERG Manyetik Paket Denge Kabı 10 inç Dişli 3488 kW için komşu kapasiteler: 3000 kW kapasiteli, 10 inç bağlantılı ve 500 mm çaplı versiyon; 4000 kW kapasiteli, 12 inç bağlantılı ve 600 mm çaplı versiyon.
Dişli Montajda Dikkat
Dişli bağlantılarda aşırı sıkma diş hasarına ve çatlamaya yol açabilir. Bağlantılar uygun anahtarla ve kontrollü şekilde sıkılmalı, montaj sonrası sistem basınç testine tabi tutulmalıdır. Cihazın bakım için sökülebilmesi amacıyla girişe ve çıkışa rakor ve kesme vanası konulması önerilir.
Doğru Boyut Seçimi
Denge kabı, sisteme bağlı kazanların toplam kapasitesine ve bu kapasiteye karşılık gelen debiye göre seçilir. Gereğinden küçük bir kap içinde su hızı yükselir ve hidrolik ayrım zayıflar; gereğinden büyük bir kap ise gereksiz yer kaplar ve maliyeti artırır. Bağlantı çapının kazan ve kollektör bağlantılarıyla uyumlu olması da montajı kolaylaştırır.
Denge kabı kazan dairesinde sıcak suyun geçtiği bir eleman olduğundan yüzeyinden ısı kaybı olur. Kabın uygun bir yalıtım malzemesiyle kaplanması, ısı kaybını azaltarak verimi artırır ve kazan dairesinin gereksiz ısınmasını önler. Soğutma sistemlerinde ise yalıtım, yüzeyde yoğuşma oluşmasını engeller.
