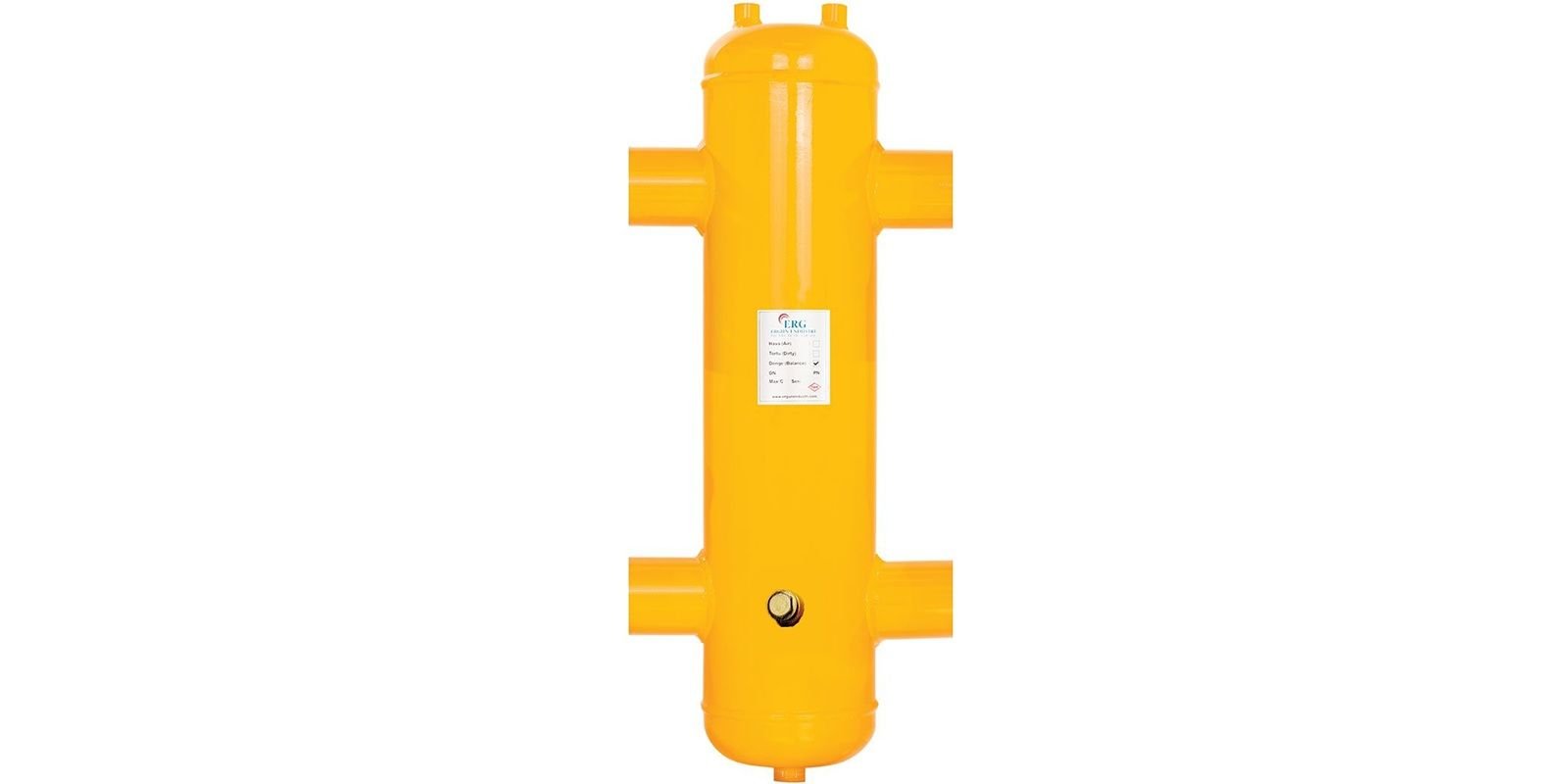

Kazan devresi ile tesisat devresi arasında hidrolik ayrım sağlayan ERG Manyetik Paket Denge Kabı 12 inç Dişli 4000 kW, 4000 kW kapasiteli sistemler için tasarlanmıştır. ERG bu modeli 600 mm tank çapıyla ve 12 inç dişli bağlantıyla üretir. ERG bu ürünü çelik boru bağlantı parçaları ve seperatörlerden oluşan ürün gamında sunar. Diğer modeller manyetik paket denge kabı kategorimizde listelenir.
Ölçüler ve Teknik Değerler
Manyetik paket denge tankı tablosunda bu ürünün satırı 3.440.000 kcal/h kapasiteye ve 12 inç dişli bağlantıya karşılık gelir; tank çapı 600 mm'dir.
- Cihaz kapasitesi: 3.440.000 kcal/h (4000 kW)
- Bağlantı: 12 inç dişli
- Tank çapı: 600 mm
- Hava ve tortu-pislik ayırıcılı, mıknatıslı
Paket Yapının Avantajı
Ürün adında belirtildiği gibi bu model hava ve tortu-pislik ayırıcılıdır. Denge kabı işlevini hava ayırma, tortu ayırma ve mıknatısla metal parçacık tutma özellikleriyle tek gövdede toplayan bu yapı, kazan dairesinde yer ve bağlantı tasarrufu sağlar. Kazan dairelerinde denge kabı, hava ayırıcı ve tortu ayırıcının ayrı ayrı monte edilmesi daha fazla boru bağlantısı, kaynak noktası ve yer gerektirir. Bu işlevleri tek gövdede toplayan paket çözümler, montaj süresini kısaltır, sızdırmazlık riski taşıyan bağlantı sayısını azaltır ve kazan dairesinde daha düzenli bir yerleşim sağlar.
Serideki Yakın Modeller
ERG Manyetik Paket Denge Kabı 12 inç Dişli 4000 kW, 3.440.000 kcal/h kapasiteye karşılık gelir. Serideki yakın seçenekler 10 inç bağlantılı 3488 kW modeli (tank çapı 550 mm) olarak listelenir.
Dişli Montajda Dikkat
Dişli bağlantılarda aşırı sıkma diş hasarına ve çatlamaya yol açabilir. Bağlantılar uygun anahtarla ve kontrollü şekilde sıkılmalı, montaj sonrası sistem basınç testine tabi tutulmalıdır. Cihazın bakım için sökülebilmesi amacıyla girişe ve çıkışa rakor ve kesme vanası konulması önerilir.
Soğutma Sistemlerinde Kullanım
Denge kabı yalnızca ısıtmada değil, soğutma sistemlerinde de kullanılır. Bu durumda çiller devresi ile fan coil veya klima santrali devreleri arasında hidrolik ayrım sağlar. Soğuk su ile çalışan sistemlerde yüzeyde yoğuşma oluşmaması için kabın ve bağlantı borularının buhar kesici yalıtımla kaplanması gerekir.
Denge kabı, sisteme bağlı kazanların toplam kapasitesine ve bu kapasiteye karşılık gelen debiye göre seçilir. Gereğinden küçük bir kap içinde su hızı yükselir ve hidrolik ayrım zayıflar; gereğinden büyük bir kap ise gereksiz yer kaplar ve maliyeti artırır. Bağlantı çapının kazan ve kollektör bağlantılarıyla uyumlu olması da montajı kolaylaştırır. ERG; TSE ve GAZMER onaylarına, TSEK belgelerine ve ISO 9001 sertifikasına sahip bir çelik boru bağlantı parçaları üreticisidir. Firma, standart ürünlerinin yanı sıra müşterilerin özel ölçü taleplerine göre de imalat yapmaktadır.
